38

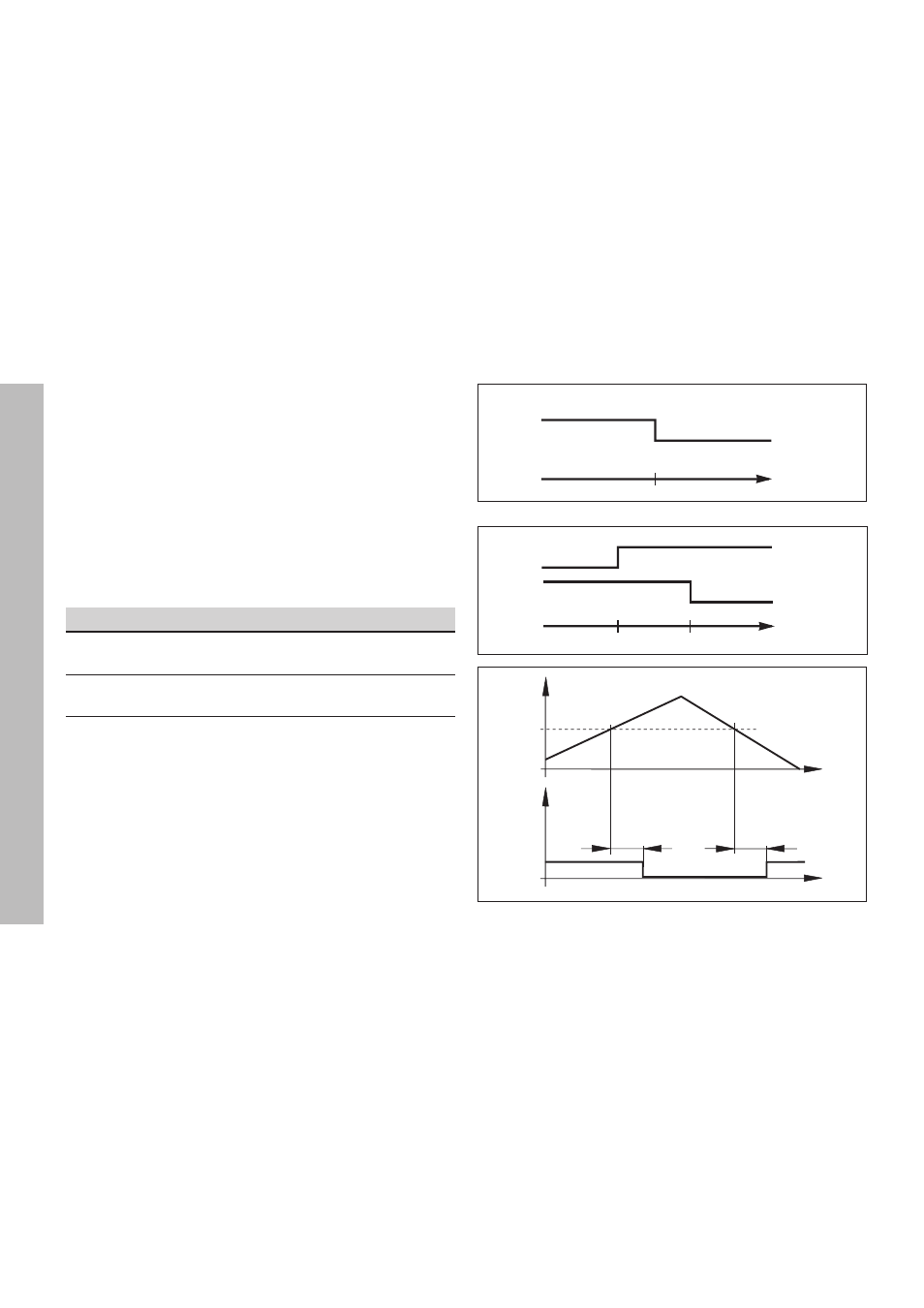

Sorties
à
commutation EXT (X41)
Signaux de commutation
Au moment où l'on atteint les points de commutation définis
dans le paramètre, la sortie correspondante (plots 15, 16) est
activée. Vous pouvez définir deux points de commutation max.
Le point de commutation „zéro“ dispose d'une sortie séparée
(cf. „Passage à zéro“).
Signaux de classification
Si l'on dépasse les limites de classification définies dans le
paramètre, les sorties correspondantes (plots 17, 18) sont
activées.
Signaux Paramètres fonctionnementPlot
Signaux de P62, limite commutation 1 15
commutation P63, limite commutation 2 16
Signaux de P18, limite basse classification 17
commutation P19, limite haute classification 18
Weg
5
t
t
t
v
t
v
Pin 15
(A1)
Courbe du signal au plot 15 pour limite commutation (A1) = 5 mm, t
v
≤
22 ms
Passage à zéro
A la valeur d'affichage “zéro”, la sortie correspondante
(plot 14) est activée. Durée min. du signal: 180 ms.
Course
Sortie
Valeur mesure < limite basse de classification
Valeur mesure > limite
haute de classification
Course
limite basse limite haute
Point de commutation
Course
Plot 15
