40
Mode de fonctionnement chemin restant
Mode de fonctionnement chemin restant
En mode normal, la visualisation affiche la position effective
du système de mesure. Toutefois, il est souvent plus
avantageux, notamment lorsque l'on utilise le ND sur
machines-outils ou dans des opérations d'automatisation,
d'afficher le chemin restant jusqu'à la position nominale que
l'on a introduit manuellement. Ainsi, vous vous positionnez
simplement en décomptant vers la valeur d'affichage zéro.
L'affichage chemin restant est sélectionné en introduisant le
code 246 582.
Fonction des sorties à commutation A1 et A2
En mode chemin restant, la fonction des sorties à commu-
tation A1 (plot 15) et A2 (plot 16) est modifiée: Elles sont
symétriques par rapport à la valeur d'affichage zéro. En
introduisant, par exemple, dans P62 la valeur 10 mm pour le
point de commutation, la sortie A1 commute à +10 mm et

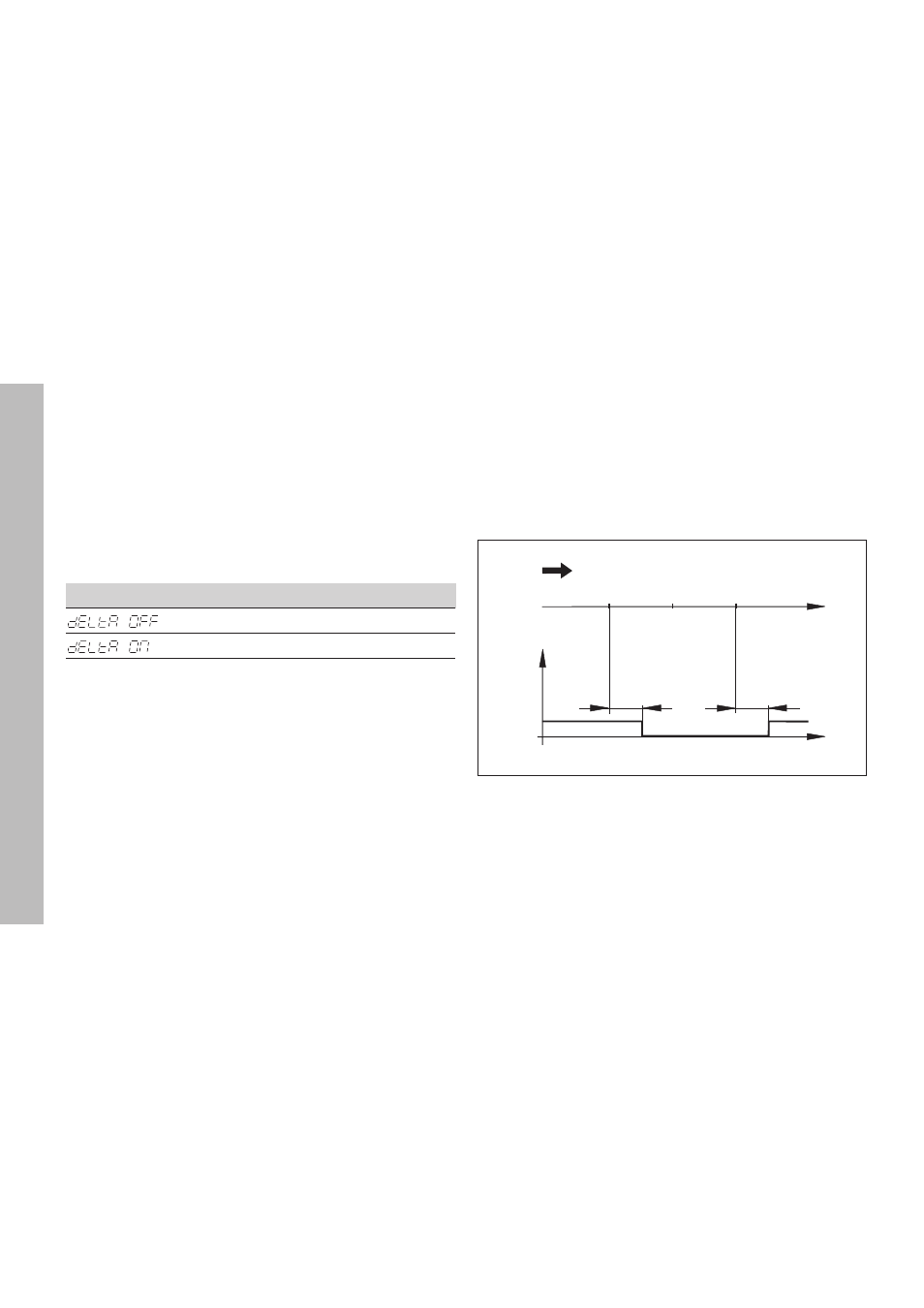

–10 mm. La figure ci-dessous montre le signal de sortie A1
lors d'un déplacement vers zéro dans le sens négatif.
t
t
v2
t
v1
Pin 15
(A1)
Ð10 0 +10
Courbe du signal pour limite de commutation (A1) = 10 mm , t
v1
≤
22 ms,
t
v2
≤ 180 ms
Affichage Signification
Pas d'affichage chemin restant
L'affichage chemin restant est sélectionné
„Décomptage vers zéro” avec l'affichage chemin restant
➤ ➤ ➤ ➤ ➤ Sélectionnez le point de référence 2.
➤
➤ ➤ ➤ ➤ Introduisez la position nominale.
➤ Déplacez l'axe jusqu'à zéro.
Course
Plot 15
–10
