18

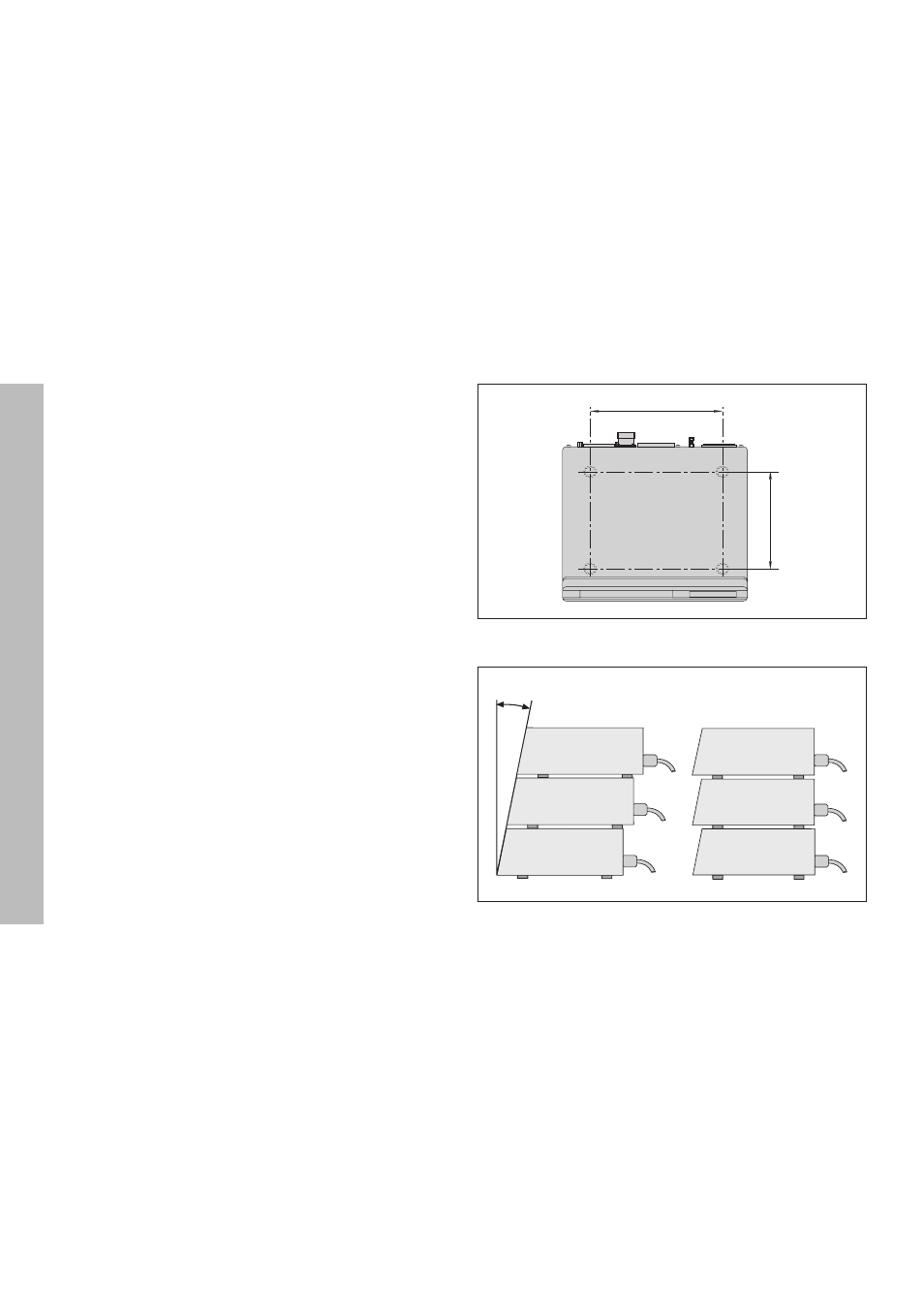

Pose et fixation
Vous pouvez fixer le ND 281 à plat sur un support au moyen
de vis M4 (cf. figure ci-contre).
Le NDP 281 est un appareil encastrable (cotes
d'encastrement: cf. "Dimensions").
Position des trous de fixation du ND
Alternative pour l'empilage des visualisations
172 ± 0.2
6.77 ± .008"
140 ± 0.2
5.51 ± .008"
La visualisation de cotes ND 281 peut également être em-
pilée. Des adhésifs (compris dans la fourniture) permettent
d'empêcher que les visualisations ne glissent.
15 °
Pose et fixation
