HEIDENHAIN NPD 281 v.3 Manuel d'utilisation
Page 34
34
Interface de donn
é
es V.24/RS-232-C (X31)
Taux en bauds

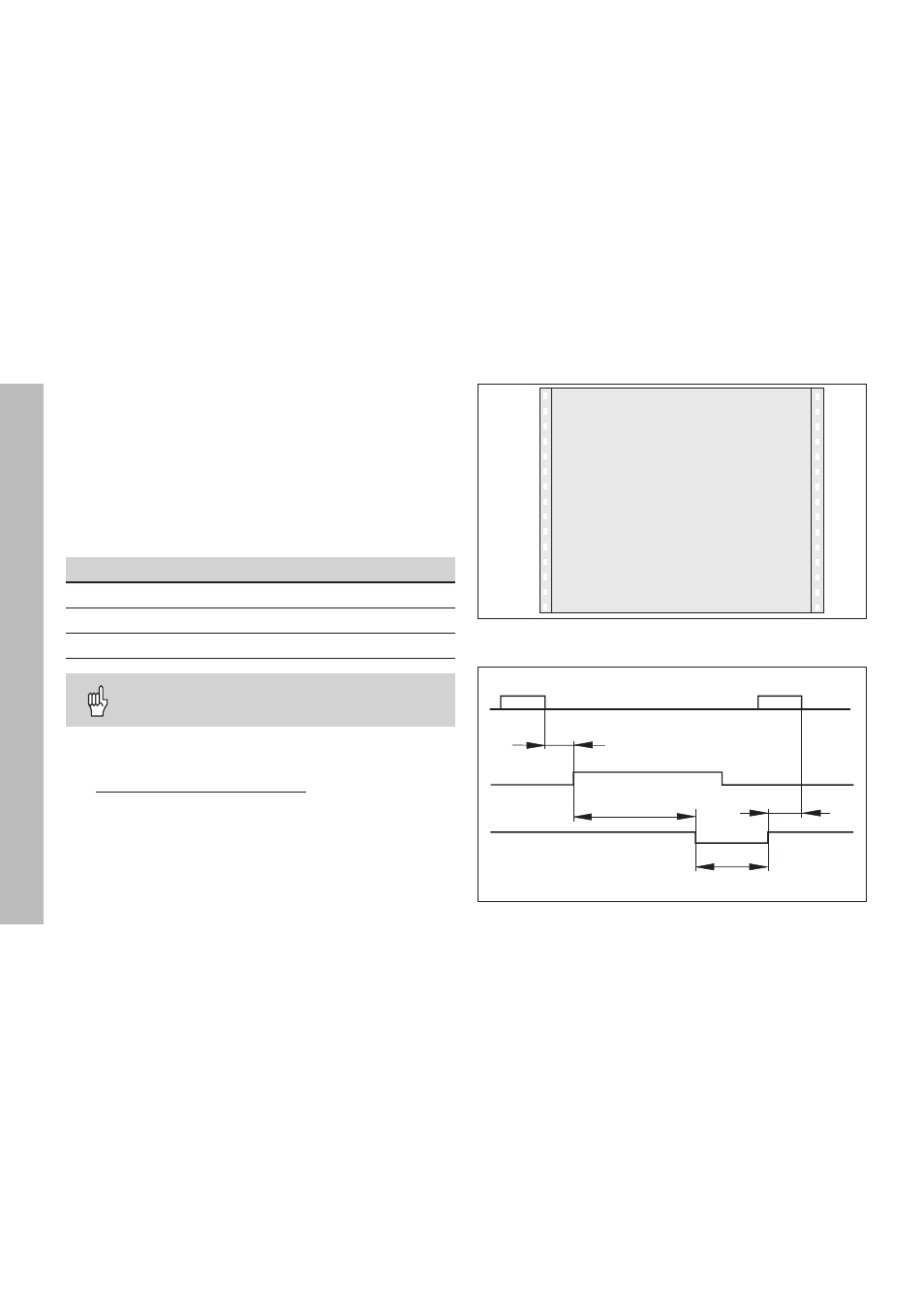

Durées du signal à la sortie de la valeur par „Ctrl B“
Programme en BASIC pour la restitution de la valeur de mesure par
„Ctrl B“
10
L%=17
20
CLS
30
PRINT "V.24/RS-232-C"
40
OPEN "COM1:9600,E,7" AS#1
50
PRINT #1, CHR$ (2);
60
IF INKEY$<>""THEN 130
70
C%=LOC(1)
80
IF C%<L%THEN 60
90
X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 • nombre d'interlignes)
Restitution de la valeur de mesure par signal „STX"
(Ctrl B)
Lorsque la visualisation reçoit le caractère de contrôle STX
(Ctrl B) via l'interface de données V.24/RS-232 (X31), elle
émet la valeur de mesure actuelle via l'interface.
➤
➤
➤
➤
➤
Transférez le caractère de contrôle Ctrl B sur la ligne
RXD de l'interface de données V.24/RS-232-C (X31).
Durées caractéristiques à la sortie de la valeur de mesure
Procédure
Durée
Retard mémorisation
t
1
≤
1 ms
Sortie valeur de mesure après
t
2
≤
22 ms
Durée de régénération
t
3
≥
0
La durée est plus élevée lorsque les fonctions sont
actives (ex. cycle de mesures avec affichage DIFF).
Durée de transmission de la valeur de mesure
t
D
=
[s]
