Instruments de bord, caractéristiques et commandes
Freins
Le levier de frein avant actionne les étriers de frein avant. La pédale de frein arrière active
l’étrier de frein arrière. Pour une efficacité de freinage maximale, serrez le levier de frein
avant et la pédale de frein arrière en même temps.
Levier de freins avant
Le levier de frein avant se trouve sur le guidon droit.
Ce levier commande seulement les freins avant. Les
freins avant doivent être serrés simultanément avec
les freins arrière. Pour serrer le frein avant, tirez le
levier vers le guidon. Consultez la page 47 pour les
procédures de freinage.
La portée du levier de frein avant (la distance par rapport à la poignée) est réglable.
1. Tirez et tenez le levier loin de la poignée.
2. Pour augmenter la portée, tournez le régleur pour aligner un chiffre plus petit avec la
flèche sur le levier.
3. Pour diminuer la portée, tournez le régleur pour aligner un chiffre plus grand avec la
flèche sur le levier.
Pédale de freins arrière
La pédale de frein arrière se trouve sur le côté
droit de la motocyclette. Appuyez vers le bas sur
la pédale de frein arrière pour serrer le frein
arrière.
Consultez la page 31 pour les options de réglage
de la pédale. Consultez la page 47 pour les procé-
dures de freinage.
Réglage de la pédale
Les commandes de la pédale de frein et de la pédale de
changement de vitesse peuvent être réglées en position
avant, arrière ou centrale. La position centrale est celle
réglée en usine.
1. Retirez la vis du support de la partie inférieure.
Outil : Clé Allen de 6 mm
2. Glissez la commande vers l’avant ou l’arrière dans sa
glissière jusqu’à ce que le trou fileté de la commande
soit aligné avec le trou souhaité sur le support du
repose-pieds.
3. Réinstallez la vis.
Couple : 11 N·m (96 lb·po)
4. Après le réglage de la pédale d’embrayage, réglez tou-
jours de nouveau la tringlerie de changement de
vitesse. Desserrez les écrous de blocage sur la tringle-
rie et tournez l’arbre jusqu’à ce que le repose-pieds se
trouve à environ 90 mm du marchepied (ou à la hau-
teur désirée). Serrez les deux écrous de blocage.
Couple : 11 N·m (96 lb·po)

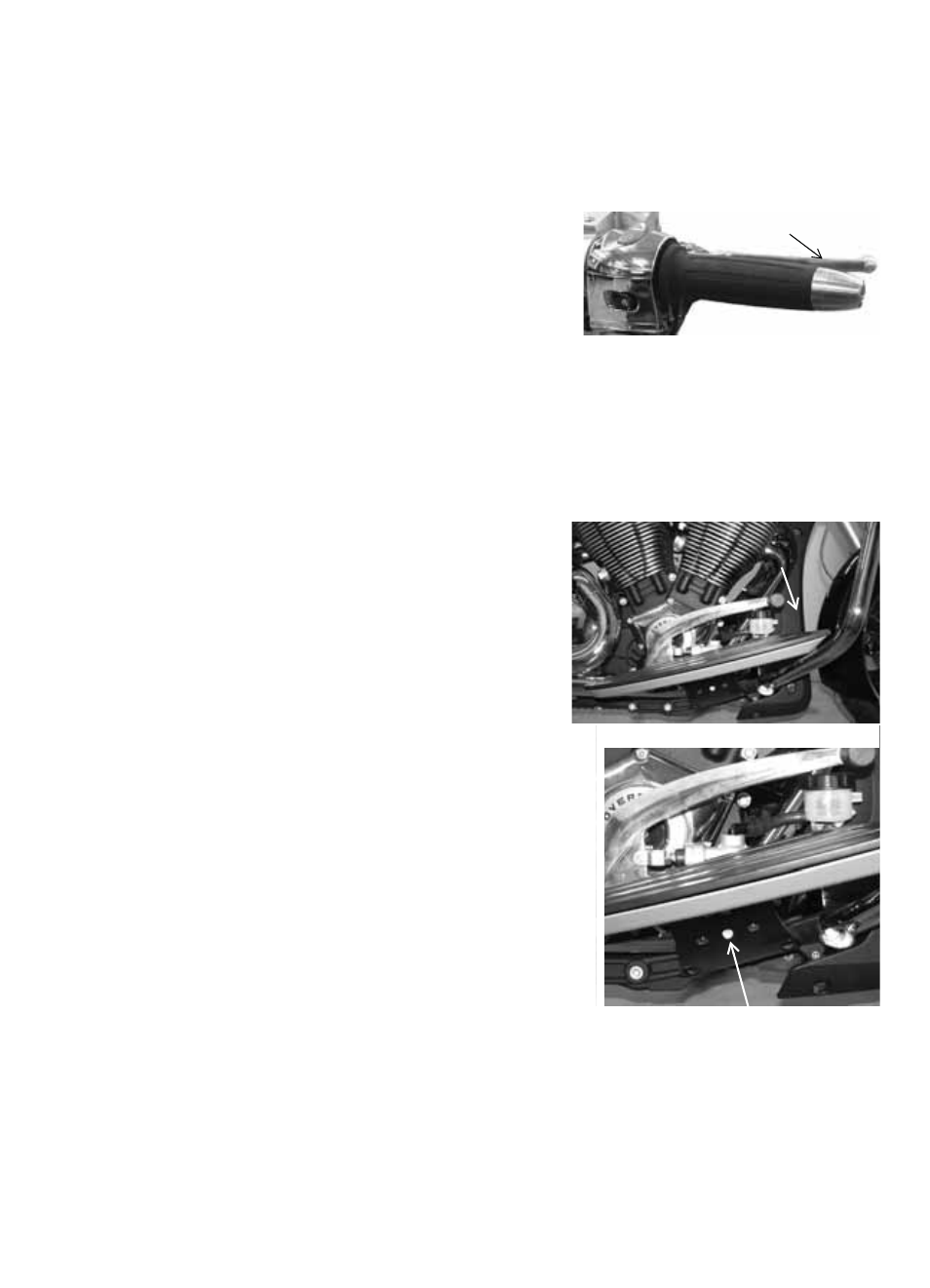

Levier de frein
avant
Position de réglage
centrale
