4

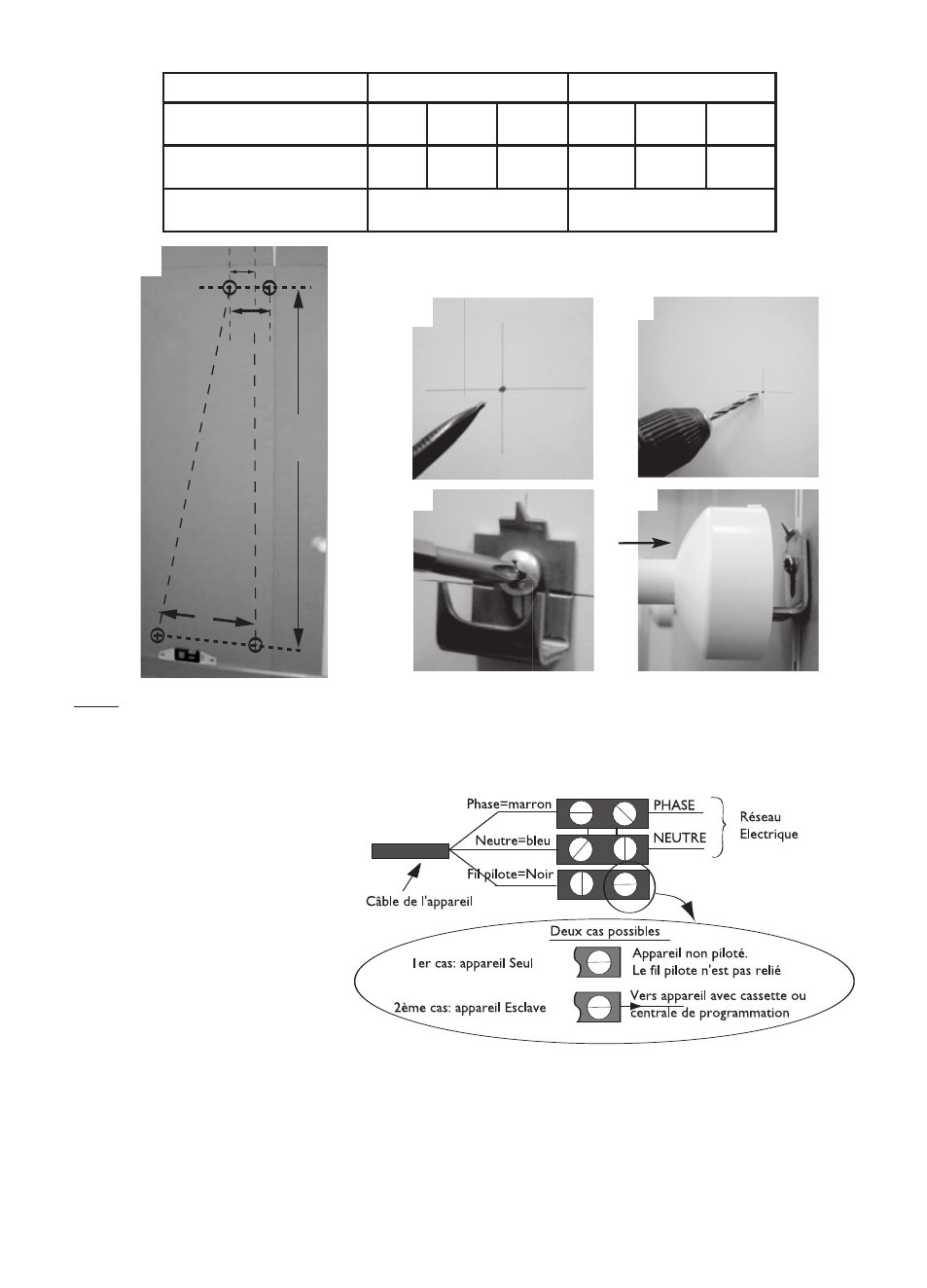

3) Comment raccorder électriquement l’appareil ?
- L’appareil doit être alimenté en
230 V 50Hz.
- Le raccordement au secteur se
fera à l’aide du câble par l’inter-
médiaire d’un boîtier de raccor-
dement.. Dans des locaux humi-
des comme les salles d’eau et Les
cuisines, il faut installer le boîtier
de raccordement au moins à 25
cm du sol.
- L’installation doit être équipée
d’un dispositif de coupure omni-
polaire ayant une distance d’ouverture de contact d’au moins 3 mm.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote de l’appareil (noir) à la terre.
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou une personne de qualification similaire afin d’éviter un danger.
- Si un appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est néces-
saire de protéger l’alimentation du fil pilote sur ce différentiel.
A
B
60
41
1
2
4 5
3
Nota: Les chevilles livrées avec l’appareil sont de type standard. En cas de support particulier, utilisez
des chevilles adaptées.
MODELE CLASSIQUE MODELE VENTILO
Puissances (W) 500 750 1000
500
+1000*
750
+1000*
1000
+1000*
Cote (A) pattes de fixation
(mm)
814 1114 1414 814 1114 1414
Cote (B) pattes de fixation
(mm)
447,5 447,5
* : Puissance d’appoint ventilée.
