5

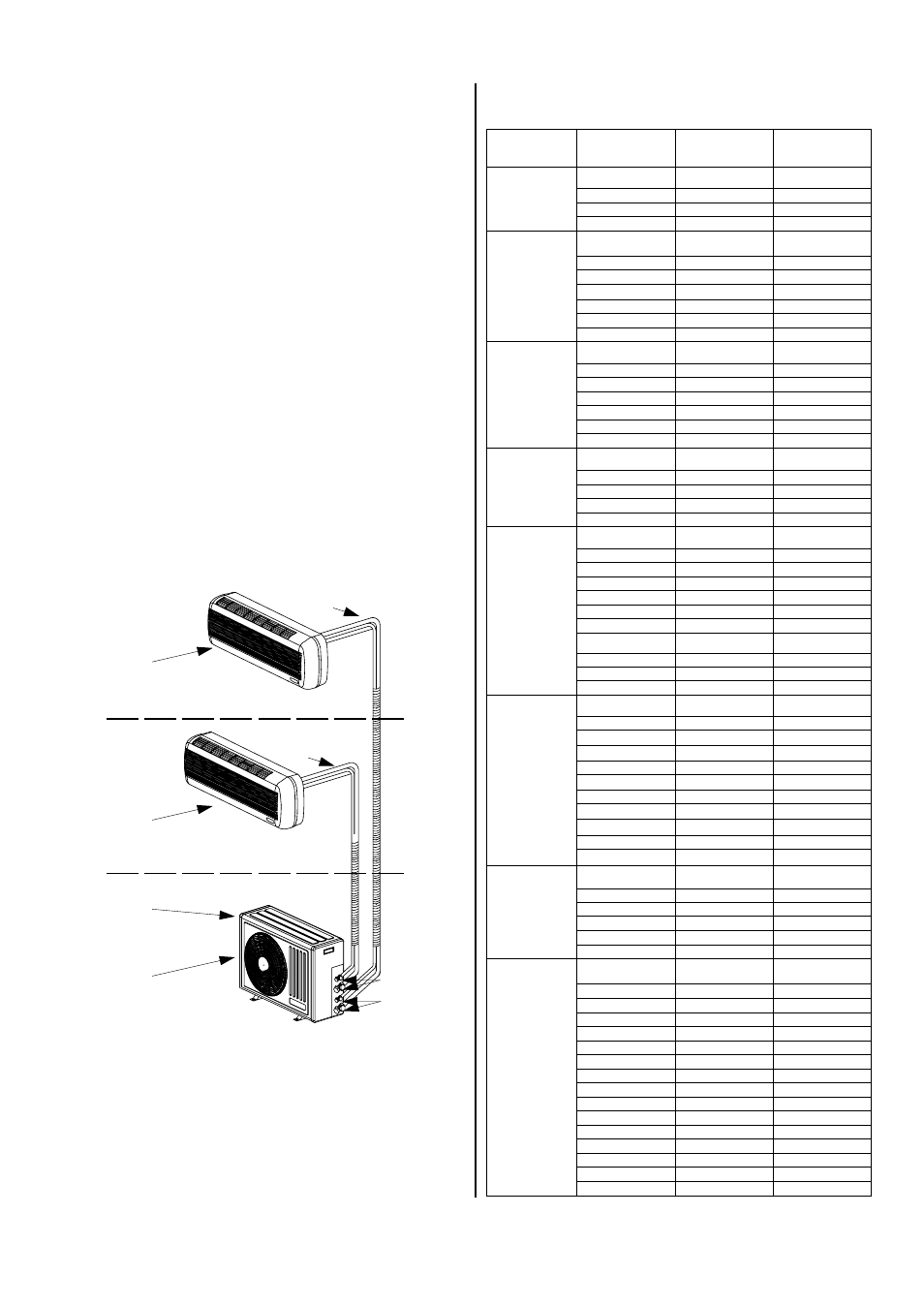

Architecture du système

Les unités intérieures sont branchées individuellement
aux raccords de l'unité extérieure.

Explication (exemple)

1 Unité intérieure pour montage mural, circuit A
2 Unité intérieure pour montage mural, circuit B
3 Unité extérieure
4 Câble de liaison A
5 Câble de liaison B
6 Soupapes d'arrêt du circuit A pour la pièce A
7 Soupapes d'arrêt du circuit B pour la pièce B
8 Ventilateur du condenseur

Commande

Les unités extérieures RKM 610, RKM 613 et RKM 620
disposent de deux circuits réfrigérants qui fonctionnent
indépendamment l'un de l'autre. Les unités extérieures
RKM 710, RKM 713 et RKM 720 disposent de trois cir-
cuits réfrigérants, les modèles RKM 810 et RKM 813 en
possèdent quatre. Les différents circuits sont constitués
d'un compresseur, d'un condenseur et d'un dispositif
d'étranglement.

Les unités extérieures sont contrôlées par 2, 3 et 4 uni-
tés intérieures différentes. Les possibilités de combinai-
sons des unités murales, à cassette et à coffre sont
précisées dans le tableau du chapitre «Combinaisons».

La commande des différents circuits réfrigérants est ré-
alisée à l'aide du dispositif de réglage des unités inté-
rieures correspondantes. Aussi est-il important d'obser-
ver le chapitre «Commande» du mode d'emploi des
unités intérieures.

Combinaisons

Unité exté-

rieure

Appareil mu-

rale

Cassette

Appareil à

coffre

RKM 610

RWK 260

RKT 260

Impossible

RKM 613

RWK 350

RKT 350

RKV 350

RWK 520

RKT 520

RKV 520

RKM 710

RWK 260

RKT 260

Impossible

RKM 713

RWK 350

RKT 350

RKV 350

RKM 720

RWK 520

RKT 520

RKV 520

RKM 810

RWK 260

RKT 260

Impossible

RKM 813

RWK 350

RKT 350

RKV 350

RKM 620

1

2

5

6

7

4

Espace intérieur pièce B

Espace intérieur pièce A

8

3

Espace extérieur
