◊ L'alimentation électrique des unités intérieures est
assurée depuis l'unité extérieure via la conduite de
commande.
◊ L'installation doit être protégée conformément aux
caractéristiques techniques.
Observer les sections requises !
◊ Si l'unité extérieure est montée sur le toit, assurez-
vous qu'elle est protégée contre la foudre.
◊ La section de l'alimentation secteur dépend des
conditions constructives et de la puissance absor-
bée des appareils.
Les bornes électriques des appareils RKM ont une
section de 4 mm².
◊ Identifiez la conduite de commande électrique et les
conduites de frigorigène correspondantes de chaque
unité intérieure en leur attribuant la même lettre (de
A à D). Ne branchez les conduites qu'aux raccords
qui portent la même lettre.
Une inversion des conduites de commande et de fri-
gorigène peut avoir des conséquences fatales
(destruction du compresseur) !
2. Retirez la protection de la borne plate se trouvant à
droite de l'unité extérieure.
3. Sélectionnez la section des conduites de com-
mande et de la ou des conduites d'alimentation sec-
tion en conformité avec les prescriptions.
Nous recommandons d'utiliser une section d'au
moins 1,5 mm² ainsi que des conduites blindées.
4. Faites passer les conduites de commande et d'ali-
mentation secteur par les décharges de traction.
5. Retirez la protection transparente des bornes en la
tirant avec précaution en avant.

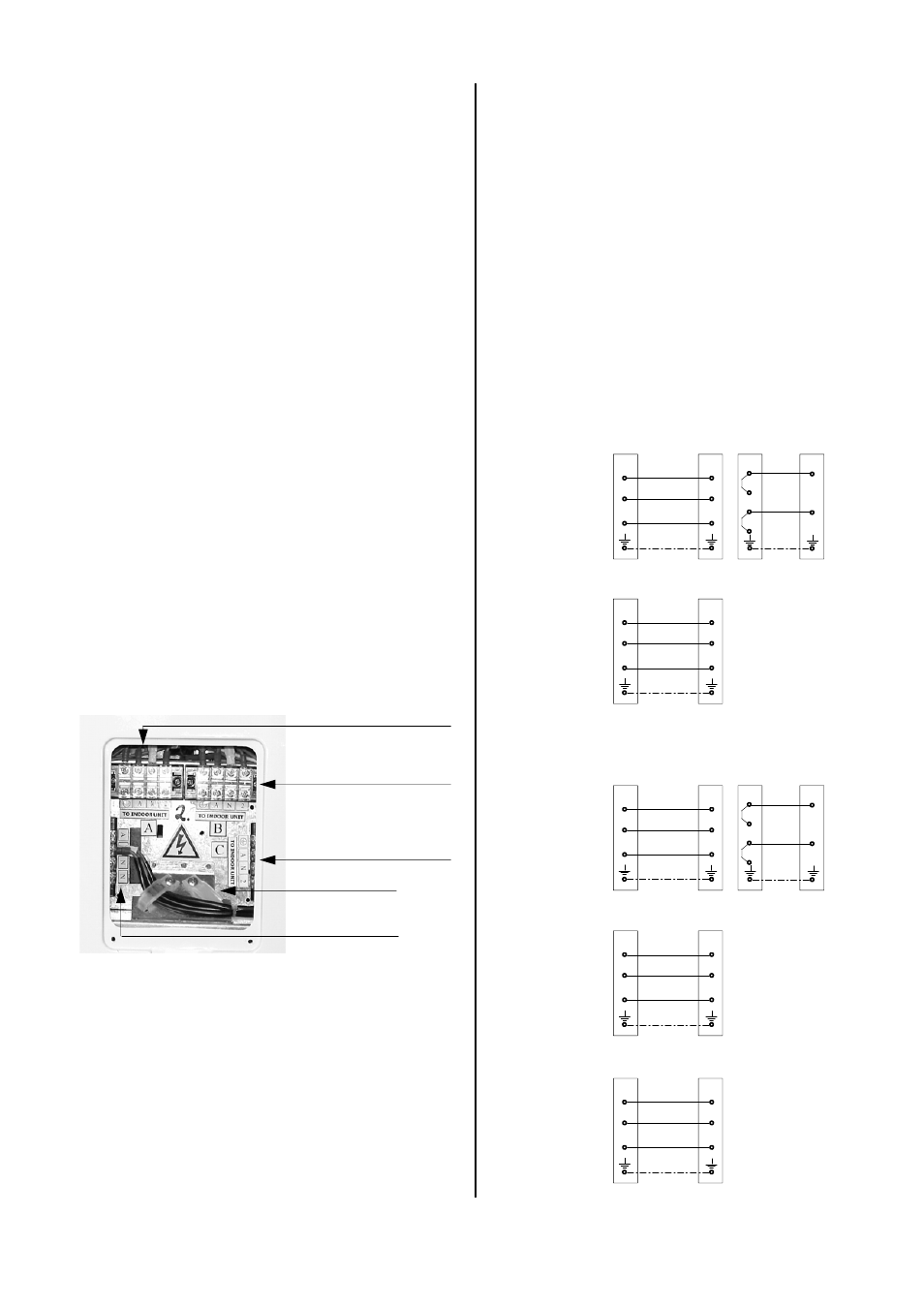

Conduite(s) d'alimentation
secteur
Conduite de commande unité
intérieure A
Conduite de commande uni-
té intérieure B
Conduite de commande uni-
té intérieure C
Décharges de traction
6. Reliez les conduites de commande aux bornes cor-
respondantes de la borne plate.
Attention à faire concorder les lettres !
7. Ancrez les deux conduites dans les décharges de
traction.
8. Remettez la protection sur la borne plate et montez
toutes les pièces démontées au préalable.
Branchement de l'unité extérieure
Les branchements de l'unité extérieure se trouvent à
l'intérieur de l'appareil, au-dessus des soupapes de rac-
cord.
Procédure à suivre pour le branchement des condui-
tes :
1. Coupez la conduite d'alimentation du secteur avec
le fusible ou l'interrupteur principal.
Schéma de connexions
électrique
Schéma de connexions RKM 610 / RKM 613 / RKM
620
Conduite d’ali-
mentation sec-
teur
Unité extérieure
circuit A
Conducteur extérieur
Conducteur neutre
Conducteur de com-
mande compresseur
A
N
2
Terre
Unité intérieure
circuit A
A
N
2
230 V~,
50 Hz,
L1/N/PE
L1 A
A
N N
N
Unité extérieure
circuit B
Conducteur extérieur
Conducteur neutre
Conducteur de com-
mande compresseur
A
N
2
Terre
Unité intérieure
circuit B
A
N
2
Unité extérieure
circuit C
Conducteur extérieur
Conducteur neutre
Conducteur de com-
mande compresseur
A
N
2
Terre
Unité intérieure
circuit C
A
N
2
Schéma de connexions RKM 710 / RKM 713
Conduite d’alimen-
tation secteur
Unité extérieure
circuit A
Conducteur extérieur
Conducteur neutre
Conducteur de com-
mande compresseur
A
N
2
Terre
Unité intérieure
circuit A
A
N
2
230 V~,
50 Hz,
L1/N/PE
L1 A
A
N N
N
Unité extérieure
circuit B
Conducteur extérieur
Conducteur neutre
Conducteur de com-
mande compresseur
A
N
2
Terre
Unité intérieure
cicuit B
A
N
2
