12
Remarques importantes avant l'installation
Les conduites de commande depuis les unités intérieu-
res vers l'unité extérieure doivent être posées par le
client. Le raccord secteur est réalisé simplement sur la
borne plate de l'unité extérieure.
Avant de procéder au branchement, observez les re-
marques suivantes :
◊ Un interrupteur principal sur tous les pôles doit être
installé par le client dans la conduite d'alimentation
secteur à proximité de l'unité extérieure. Nous re-
commandons d'utiliser un interrupteur principal ou
un isolateur.
Avant tout travail réalisé sur l'appareil, coupez
l'alimentation tension et protégez la machine
contre tout redémarrage.
Branchement électrique
Pour les modèles RKM 610 à RKM 713, installez une
alimentation secteur sur l'unité extérieure, de même
qu'une conduite de commande à quatre brins depuis
chaque unité intérieure vers l'unité extérieure.
Pour les modèles RKM 720 à RKM 813, installez deux
alimentations secteur sur l'unité extérieure, de même
qu'une conduite de commande à quatre brins depuis
chaque unité intérieure vers l'unité extérieure.
Ces travaux électriques ne doivent être réalisés que par
un personnel autorisé conformément aux dispositions
correspondantes.
Pour le montage et la mise en service, observez les di-
rectives locales ainsi que les prescriptions des entrepri-
ses locales de distribution d'énergie.

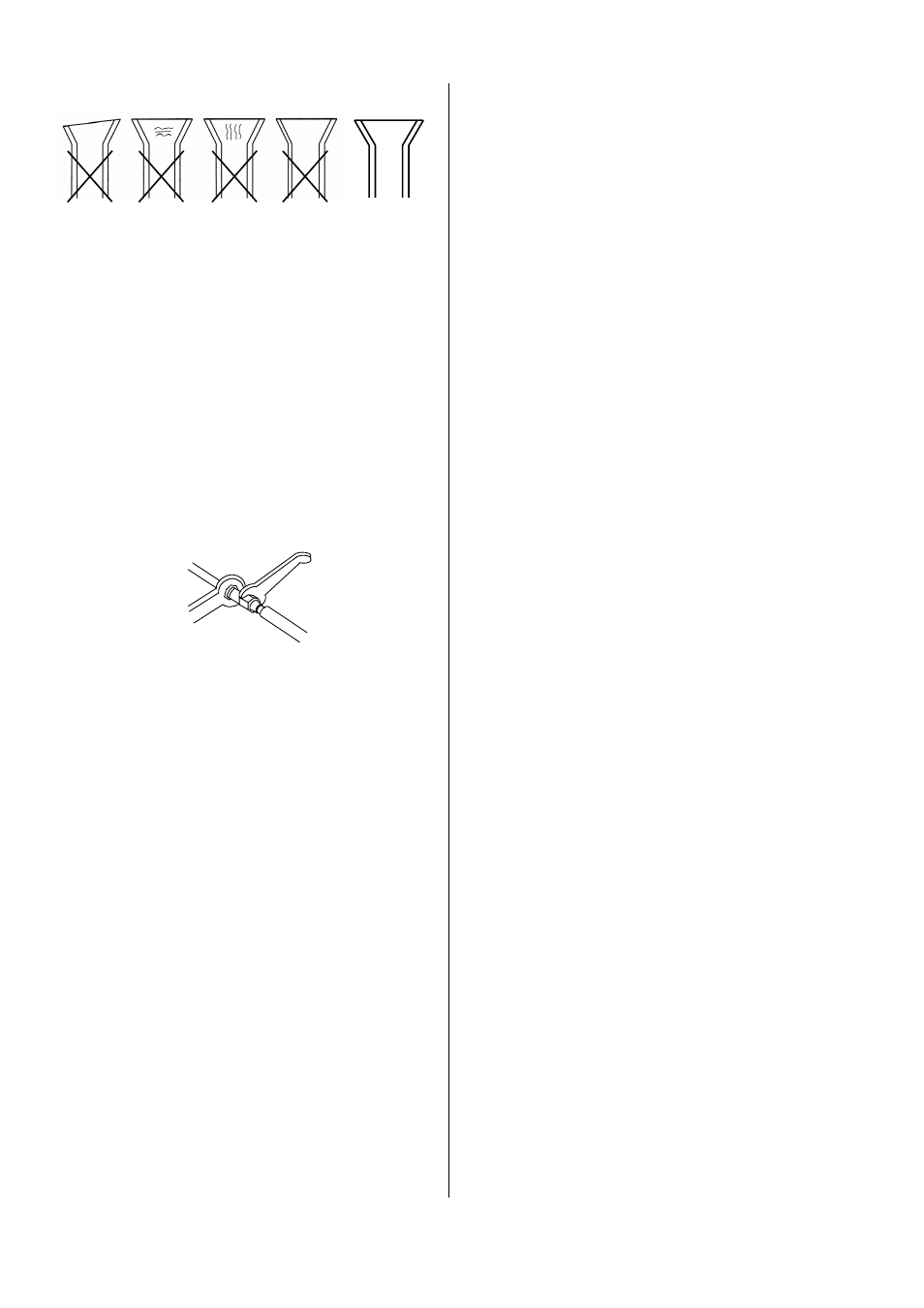

épaisseur
inégale
fissuré fissuré ondulé CORRECT
13. Vérifiez que le rebord présente une forme correcte.
14. Assemblez les conduites de frigorigène avec les
soupapes d'arrêt d'abord manuellement pour garan-
tir un ajustage correct.
Pour éviter que des impuretés ne pénètrent à l'inté-
rieur du circuit réfrigérant, nous recommandons de
ne pas utiliser de matière d'étanchéité plastique.
Serrer
1 ère clé à fourche
Tenir
2 e clé à fourche
Contrôlez que les conduites d'injection et d'aspira-
tion raccordées vont bien ensemble. Observez leur
identification par les lettres.
Les raccords des différents circuits ne doivent en
aucun cas être intervertis.
16. Dotez les deux conduites de frigorigène, y compris
les raccords, d'une isolation thermique adéquate.
17. N'utilisez que des tuyaux d'isolation empêchant
toute diffusion et convenant à cette plage de tempé-
rature.
18. Pour tous les branchements suivants des conduites
de frigorigène aux soupapes d'arrêt, procédez
comme décrit ci-dessus.
Veillez toujours à ce que les conduites d'injection et
d'aspiration vont bien ensemble (identification par
les lettres !).
15. A présent, fixez définitivement les raccords avec
deux clés à fourche d'ouverture appropriée.
Pendant le vissage, utilisez toujours une seconde
clé (voir l'illustration).
Contrôle de l'étanchéité
Lorsque tous les branchements sont réalisés, reliez la
station du manomètre aux raccords correspondants de
la vanne Schrader :
rouge = petite vanne = pression d'injection
bleu = grande vanne = pression d'aspiration
Après le branchement, vérifiez l'étanchéité avec de
l'azote sec. Pulvérisez à cet effet les branchements
avec un spray de détection de fuites. Si des bulles sont
visibles, le raccord n'est pas correct. Dans ce cas, res-
serrez le raccord ou procédez à un nouveau bordage.
Après avoir contrôlé l'étanchéité, retirez la surpression
des conduites de frigorigène et mettez la pompe à vide
Si la longueur simple de la conduite de raccord dé-
passe 5 mètres, rajoutez du frigorigène lors de la
première mise en service de l'installation.
Voir au chapitre «Remplissage de frigorigène».
en marche pour générer un vide dans les conduites.
En même temps, l'humidité est également extraite des
conduites.
Nous recommandons d'utiliser une pompe à vide à deux
étages avec une pression partielle finale absolue d'au
moins 0,01 mbar pour un débit de pompe d'au moins
1,5 m³/h.
La durée nécessaire à la génération du vide dépend du
volume des conduites de l'unité intérieure et de la lon-
gueur des conduites de frigorigène, mais la procédure
dure au moins une demi-heure.
Il faut créer un vide d'au moins 0,05 mbar !
Lorsque les gaz externes et l'humidité ont été entière-
ment extraits du système, refermez les vannes de la
station du manomètre et ouvrez les vannes de l'unité
extérieure comme décrit au chapitre «Mise en service».
