REMKO MVT
24

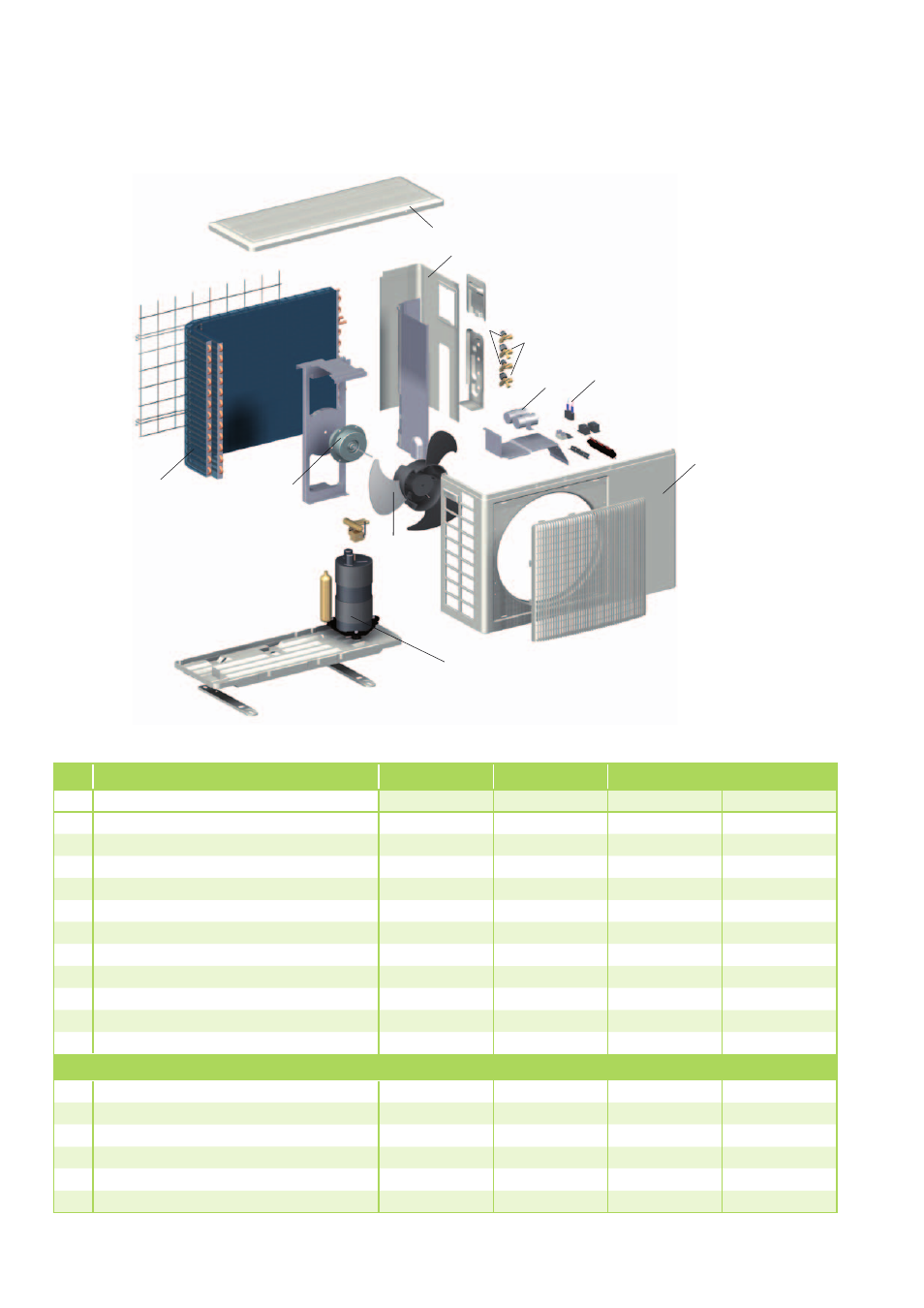

Représentation de l’appareil MVT 600 DC / MVT 900 DC / 950 DC / 1050 DC
Liste des pièces de rechange
Pour les commandes de pièces de rechange, précisez la réf. informatique mais également le numéro de l’appareil et le type
d’appareil (voir la plaque signalétique) !
9
3
1
2
11
6
5
7
4
10
8
Nous nous réservons le droit de modifier les cotes et la
construction afin de servir le progrès technique.
N° Désignation MVT 600 DC MVT 900 DC MVT 950 DC MVT 1050 DC
Numéro de série 783W6001 784B6200 785W6001 1042W5001
1 Paroi avant 111024 111024 111046 111074
2 Ailette du ventilateur, condenseur 111100 111014 111047 111075
3 Moteur du ventilateur, condenseur 111101 111015 111107 111076
4 Condenseur à lamelles 111073 111016 111108 111077
5 Plaque de recouvrement 111028 111028 111050 111078
6 Partie latérale, droite 111029 111029 111051 111079
7 Compresseur, complet 111102 111017 111052 111080
8 Condenseur, compresseur 111103 111033 111053 -
9 Condenseur, ventilateur du condenseur 111104 111018 111109 111081
10 Vanne d'arrêt, conduite d'aspiration 111035 111036 111055 111082
11 Vanne d'arrêt, conduite d'injection 111037 111038 111056 111083
Pièces de rechange sans illustration
Détendeur électronique 111039 111039 111057 111084
Plaque de commande avec écran 111105 111019 111110 111085
Plaque de commande du compresseur 111106 111020 111111 111086
Plaque de puissance - - - 111087
Dynamomètre haute pression - - 111061 111088
Dynamomètre basse pression - - 111062 111099
