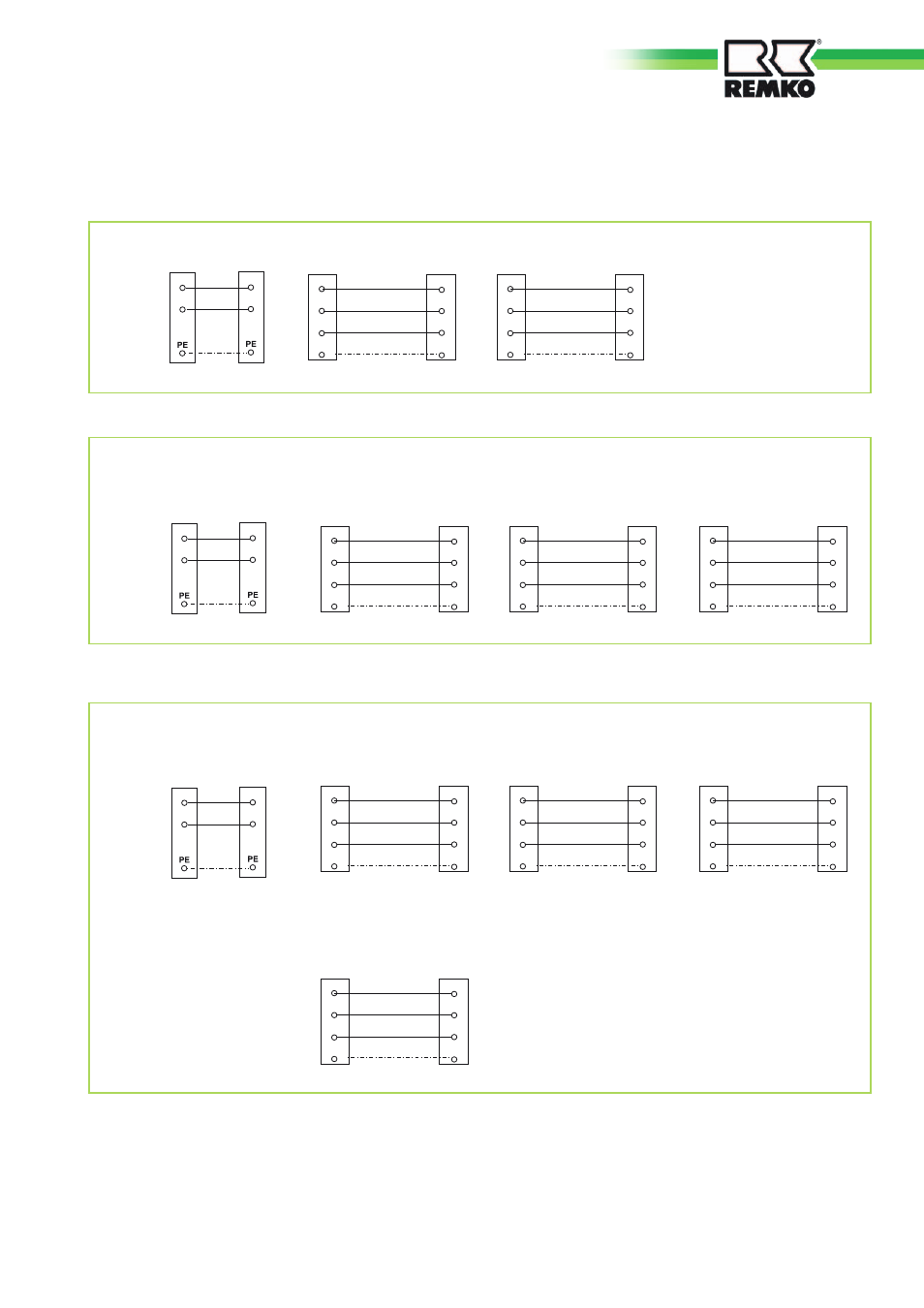

Schéma des branchements électriques
MVT 600 DC
Câble
d'alimentation
230 V, 1~,
50 Hz,
L1/N/PE
N
L
N
L1
Unité intérieure
Circuit A
Unité intérieure
Circuit B
Connecteur
Unité extérieure
Circuit A
Connecteur
Unité extérieure
Circuit B
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Bornier
de l'unité
extérieure
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Câble
d'alimentation
230 V, 1~,
50 Hz,
L1/N/PE
N
L
N
L1
MVT 900 DC
Unité intérieure
Circuit A
Connecteur
Unité extérieure
Circuit A
Unité intérieure
Circuit B
Unité intérieure
Circuit C
Connecteur
Unité extérieure
Circuit B
Connecteur
Unité extérieure
Circuit C
Bornier de l'unité
extérieure
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
Fil neutre noir
Fil extérieur marron
Fil de protection
Fil pilote bleu
PE PE
N
S
N
L L
S
MVT 950 - 1050 DC
Câble
d'alimentation
230 V, 1~,
50 Hz,
L1/N/PE
N
L
N
L1
Unité intérieure
Circuit A
Connecteur
Unité extérieure
Circuit A
Unité intérieure
Circuit B
Unité intérieure
Circuit C
Connecteur
Unité extérieure
Circuit B
Connecteur
Unité extérieure
Circuit C
Bornier de l'unité
extérieure
Unité intérieure
Circuit D
Connecteur
Unité extérieure
Circuit D
