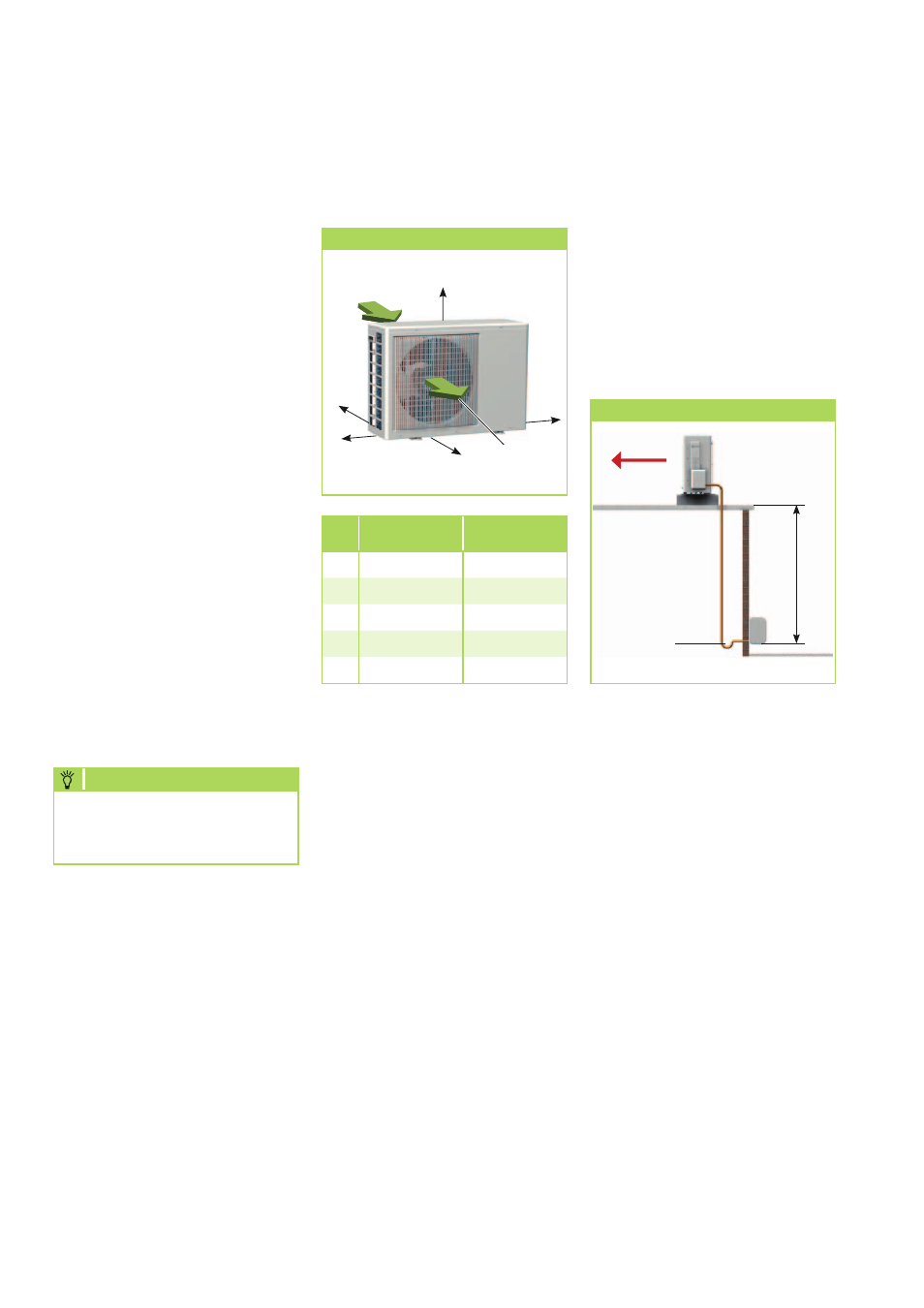

Espace libre minimal

L’illustration suivante indique
les dégagements minimaux
à respecter pour garantir un
fonctionnement impeccable des
appareils.

Ces zones de protection
permettent de garantir une
admission et une évacuation sans
entrave de l’air, de disposer de
suffisamment de place pour les
opérations de maintenance et de
réparation et de protéger l’appareil
contre les endommagements.

Mesures à adopter pour le
retour de l‘huile

Si l’unité extérieure est montée plus
haut que l’unité intérieure, il convient
d’adopter des mesures appropriées
visant à garantir le retour correct de
l’huile. Pour ce faire, on utilise en
général un coude permettant de faire
monter l’huile, installé de manière
ascendante tout les 2,5 mètres.

Installation

REMARQUE

Seuls les techniciens spécialisés
agréés sont habilités à réaliser
l‘installation.

Les instructions suivantes décrivent
l‘installation du circuit frigorifique et
le montage des unités intérieure et
extérieure.

1. Pour connaître la section de tuyau

adaptée, référez-vous au tableau
« Caractéristiques techniques »
de l‘unité extérieure.

2. Installez l’unité intérieure

et raccordez la conduite de
frigorigène conformément
au mode d’emploi de l‘unité
intérieure.

3. Lors du montage, respectez les

rayons de courbure des conduites
de frigorigène et veillez à ne pas
cintrer deux fois le même point

Espace libre minimal

E

D

C

A

Évacuation

d’air

Admission

d’air

B

Mesures à adopter pour le retour de l’huile

Unité extérieure

Coude permettant de

faire monter l’huile

dans la conduite

d’aspiration en

direction de l’unité

extérieure

1 tous les 2,5 mètres

en montant

Rayon :

Au moins 50 mm

max. 15 m

Unité intérieure

MVT 600 DC MVT 900 DC /

MVT 1050 DC

A

100 mm

200 mm

B

1 200 mm

1 500 mm

C

600 mm

600 mm

D

150 mm

150 mm

E

600 mm

500 mm

du tuyau. Vous risqueriez de le
fragiliser ou de le fissurer.

4. Utilisez une pince adéquate pour

cintrer les tuyaux en cuivre sans
plier les conduites.

5. Amenez les conduites de

frigorigène de l‘unité intérieure
à l‘unité extérieure Fixez-les
correctement et prenez les mesures
qui s‘imposent pour garantir un
retour de l‘huile correct !

6. Installez l’unité extérieure sur une

partie statique homologuée du
bâtiment à l’aide de la console
murale ou de sol. Respectez les
consignes d‘installation des consoles.

7. Veillez à ce qu’aucun bruit solidien

ne soit transmis sur les parties du
bâtiment.

Les amortisseurs de vibrations
permettent de limiter la
transmission des bruits solidiens !

8. Retirez les capuchons de protection

installés d‘usine ainsi que les
écrous-raccords des vannes d‘arrêt
et utilisez ces derniers pour la suite
du montage.

9. Avant de sertir les conduites de

frigorigène, vérifiez que l‘écrou-
raccord se trouve bien sur le tuyau.

10. Traitez les conduites de frigorigène

posées
(page 12, illustrations 5+6).

11. Vérifiez que le bord relevé

présente la forme adéquate
(page 12, illustration 7).

REMKO MVT
