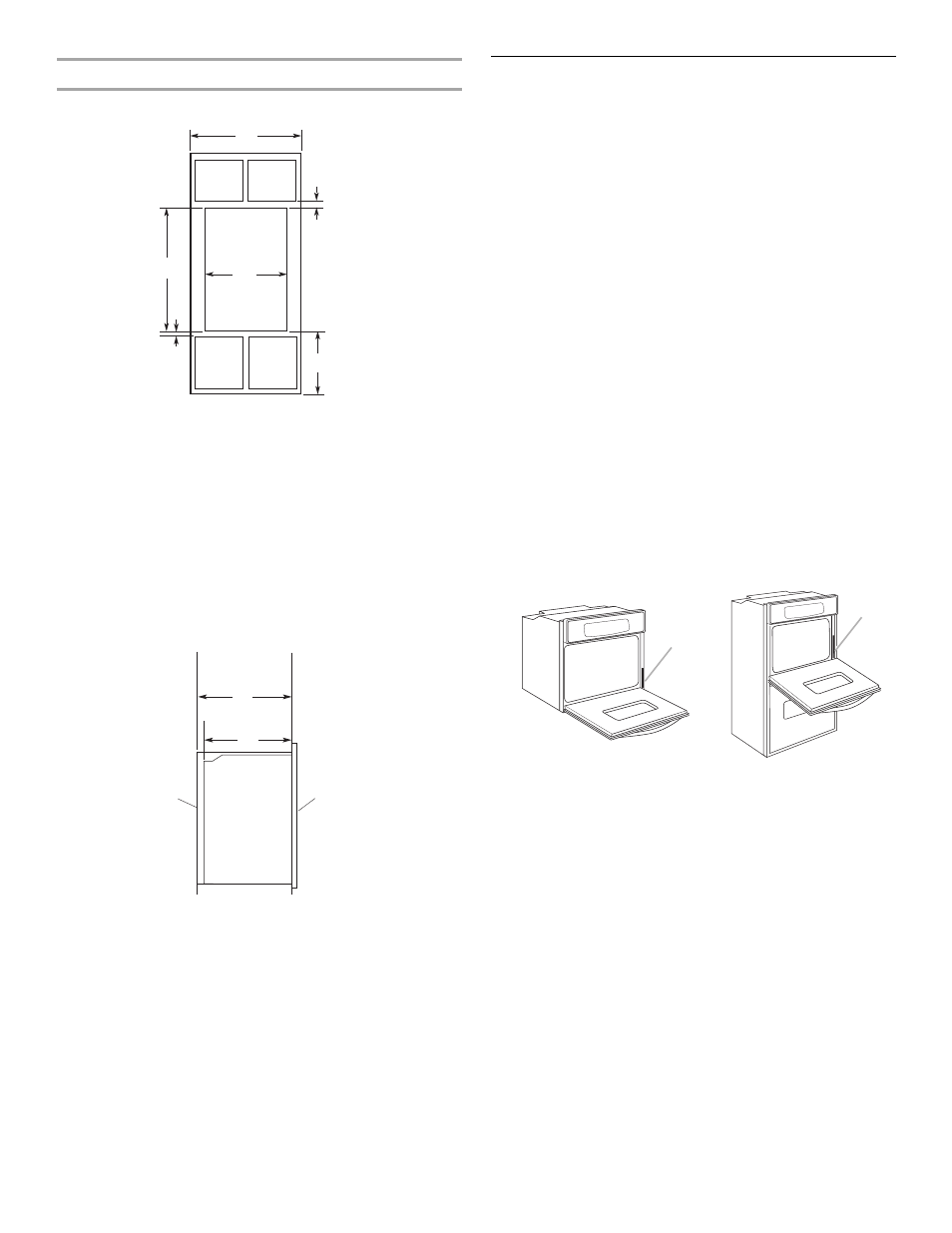

Dimensions du placard - Fours doubles
Fours doubles installés dans un placard
Vue en coupe du placard - Four simple ou double
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque les
codes le permettent, il est recommandé qu'un électricien qualifié
vérifie que la liaison à la terre et le calibre pour fils sont conformes
aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent, métallique de
câblage relié à la terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 -
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l'on utilisera et suivre les instructions
indiquées ici.
■ Le four doit être alimenté par une source d'électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). La plaque signalétique
est située sur la glissière de droite. Voir l'illustration ci-
dessous.
■ Un modèle de 7,3 à 9,6 kW/240 volts (5,5 à 7,2 kW/208 volts)
doit être alimenté par un circuit indépendant de 40 A. Un
modèle de 7,2 kW ou moins à 240 volts (5,4 kW ou moins à
208 volts) doit être alimenté par un circuit indépendant de
30 A.
■ On recommande d'utiliser un disjoncteur.
■ Raccorder l’appareil directement au coupe-circuit avec fusible
ou au disjoncteur par un câble à conducteur de cuivre et gaine
métallique flexible ou gaine non métallique (avec conducteur
de liaison à la terre). Voir la section “Raccordement
électrique”.
Modèles de 27" (68,6 cm)
A. Largeur du placard
27" (68,6 cm) min.
B. 1" (2,5 cm) entre le sommet de
l’ouverture découpée et la
porte du placard supérieur
C. 14 ³⁄₄" (37,5 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 25 ¹⁄₂" (64,8 cm)
E. 1 ¹⁄₂" (3,8 cm) min. entre le bas
de l’ouverture découpée et le
sommet de la porte du placard
F. Hauteur d’encastrement
49 ³⁄₄" (126,4 cm) min.
Modèles de 30" (76,2 cm)
A. Largeur du placard
30" (76,2 cm) min.
B. 1" (2,5 cm) entre le sommet de
l’ouverture découpée et la
porte du placard supérieur
C. 14 ³⁄₄" (37,5 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 28 ¹⁄₂" (72,4 cm)
E. 1 ¹⁄₂" (3,8 cm) min. entre le bas
de l’ouverture découpée et le
sommet de la porte du placard
F. Hauteur d’encastrement
49 ³⁄₄" (126,4 cm) min.
A. Profondeur de l’ouverture découpée
23 ¹⁄₄" (59,1 cm) min.
B. Profondeur du four encastré 23" (58,4 cm)
C. Façade du four
D. Four encastré
E. Placard
A
B
C
D
E
F
A
B
C
D
E
Four simple
A. Plaque signalétique Four double
A. Plaque signalétique
A
A
