10
Installation sous un plan de travail (avec table de cuisson
installée au-dessus) :
Les fours homologués pour ce type d'installation comportent une
étiquette d'homologation placée sur le dessus. Voir les
instructions d'installation du plan de travail au sujet des
dimensions de l'ouverture à réaliser et des combinaisons
approuvées four/table de cuisson (document distinct).

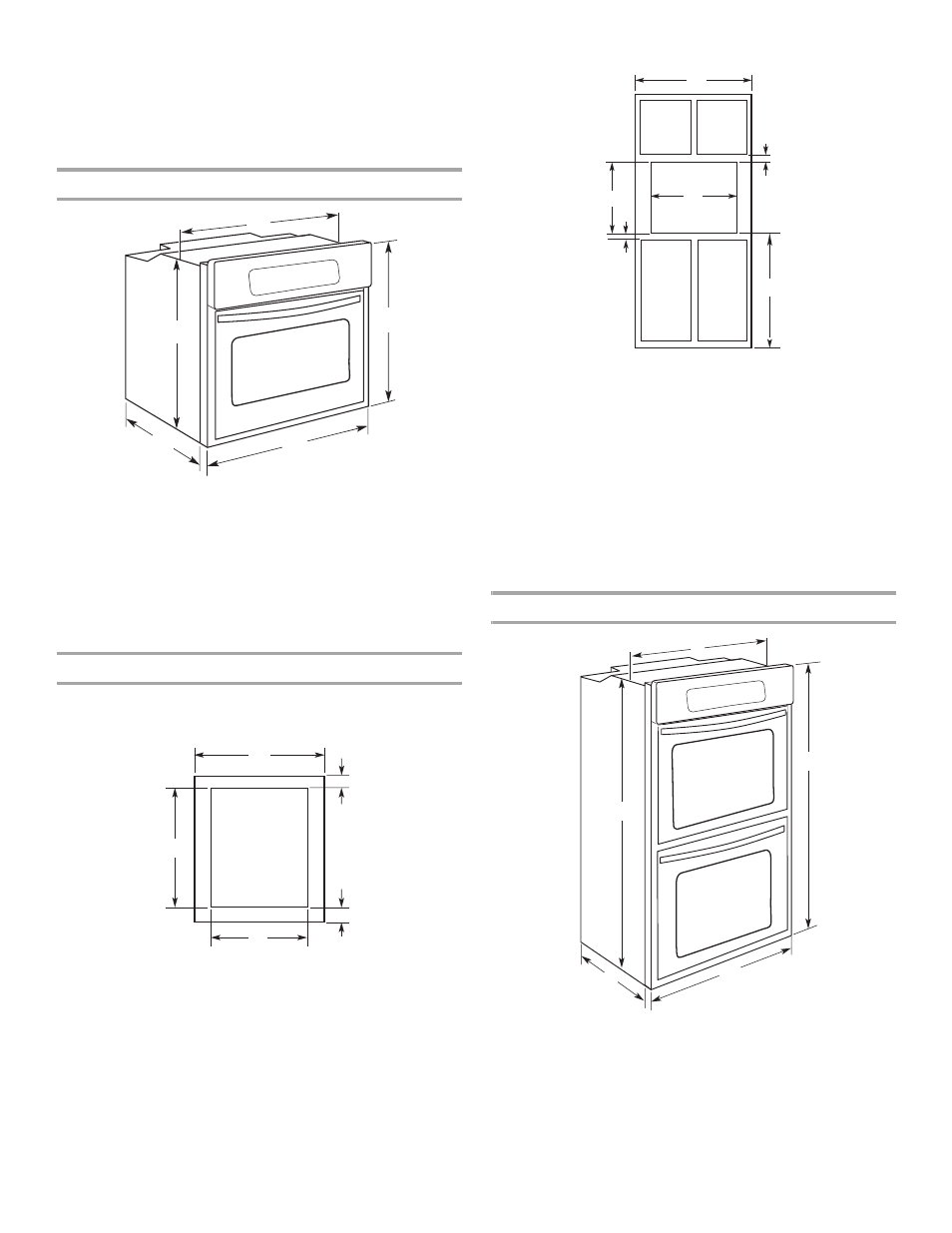

Dimensions du produit - Fours simples
Dimensions du placard - Fours simples
Four simple sous le plan de travail (sans table de cuisson au-
dessus)
Fours simples installés dans un placard
Dimensions du produit - Fours doubles
Modèles de 27" (68,6 cm)
A. Largeur d’encastrement
25 ⁵⁄₁₆" (64,3 cm) max.
B. Hauteur hors-tout
29" (73,7 cm) max.
C. Largeur hors-tout
26 ³⁄₄" (67,9 cm)
D. Profondeur d’encastrement
23" (58,4 cm) max.
E. Hauteur d’encastrement
27 ¹⁄₂" (69,9 cm)
Modèles de 30" (76,2 cm)
A. Largeur d’encastrement
28 ⁵⁄₁₆" (71,9 cm) max.
B. Hauteur hors-tout
29" (73,7 cm) max.
C. Largeur hors-tout
29 ³⁄₄" (75,6 cm)
D. Profondeur d’encastrement
23" (58,4 cm) max.
E. Hauteur d’encastrement
27 ¹⁄₂" (69,9 cm)
Modèles de 27" (68,6 cm)
A. Largeur du placard
27" (68,6 cm) min.
B. 1 ¹⁄₂" (3,8 cm) min. entre le
sommet de l’ouverture
découpée et la face inférieure
du plan de travail
C. 5 ¹⁄₄" (13,3 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 25 ¹⁄₂" (64,8 cm)
E. Hauteur de l’ouverture
découpée 27 ³⁄₄" (70,5 cm) min.
Modèles de 30" (76,2 cm)
A. Largeur du placard
30" (76,2 cm) min.
B. 1 ¹⁄₂" (3,8 cm) min. entre le
sommet de l’ouverture
découpée et la face inférieure
du plan de travail
C. 5 ¹⁄₄" (13,3 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 28 ¹⁄₂" (72,4 cm)
E. Hauteur de l’ouverture
découpée 27 ³⁄₄" (70,5 cm) min.
A
B
C D
E
A
B
C
D
E
Modèles de 27" (68,6 cm)
A. Largeur du placard
27" (68,6 cm) min.
B. 1" (2,5 cm) entre le sommet de
l’ouverture découpée et le bas
de la porte du placard
supérieur
C. 32" (81,3 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 25 ¹⁄₂" (64,8 cm)
E. 1 ¹⁄₂" (3,8 cm) min. entre le bas
de l’ouverture découpée et le
sommet de la porte du placard
F. Hauteur de l’ouverture
découpée 27 ³⁄₄" (70,5 cm)
Modèles de 30" (76,2 cm)
A. Largeur du placard
30" (76,2 cm) min.
B. 1" (2,5 cm) entre le sommet de
l’ouverture découpée et le bas
de la porte du placard
supérieur
C. 32" (81,3 cm) entre le bas de
l’ouverture découpée et le sol
D. Largeur de l’ouverture
découpée 28 ¹⁄₂" (72,4 cm)
E. 1 ¹⁄₂" (3,8 cm) min. entre le bas
de l’ouverture découpée et le
sommet de la porte du placard
F. Hauteur de l’ouverture
découpée 27 ³⁄₄" (70,5 cm)
Modèles de 27" (68,6 cm)
A. Largeur d’encastrement
25 ⁵⁄₁₆" (64,3 cm) max.
B. Hauteur hors-tout
51" (129,5 cm) max.
C. Largeur hors-tout
26 ³⁄₄" (67,9 cm)
D. Profondeur d’encastrement
23" (58,4 cm) max.
E. Hauteur d’encastrement
49 ⁹⁄₁₆" (125,9 cm)
Modèles de 30" (76,2 cm)
A. Largeur d’encastrement
28 ⁵⁄₁₆" (71,9 cm) max.
B. Hauteur hors-tout
51" (129,5 cm) max.
C. Largeur hors-tout
29 ³⁄₄" (75,6 cm)
D. Profondeur d’encastrement
23" (58,4 cm) max.
E. Hauteur d’encastrement
49 ⁹⁄₁₆" (125,9 cm)
A
B
D
E
F
C
A
B
D
E
C
