29
3. Acheminer le conduit d'évacuation jusqu'à l'emplacement de la
sécheuse. Utiliser l'itinéraire le plus rectiligne possible. Voir
“Déterminer l'itinéraire d'acheminement du conduit” dans
“Planification du système d'évacuation”. Éviter les changements
de direction à 90º. Utiliser des brides de serrage pour sceller tous
les joints. Ne pas utiliser de ruban adhésif pour conduit, de vis ou
d'autres dispositifs de fixation qui se prolongent à l'intérieur du
conduit pour fixer celui-ci.
INSTALLATION DES PIEDS
DE NIVELLEMENT
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la sécheuse.
Le non-respect de cette instruction peut causer
une blessure au dos ou d’autre blessure.

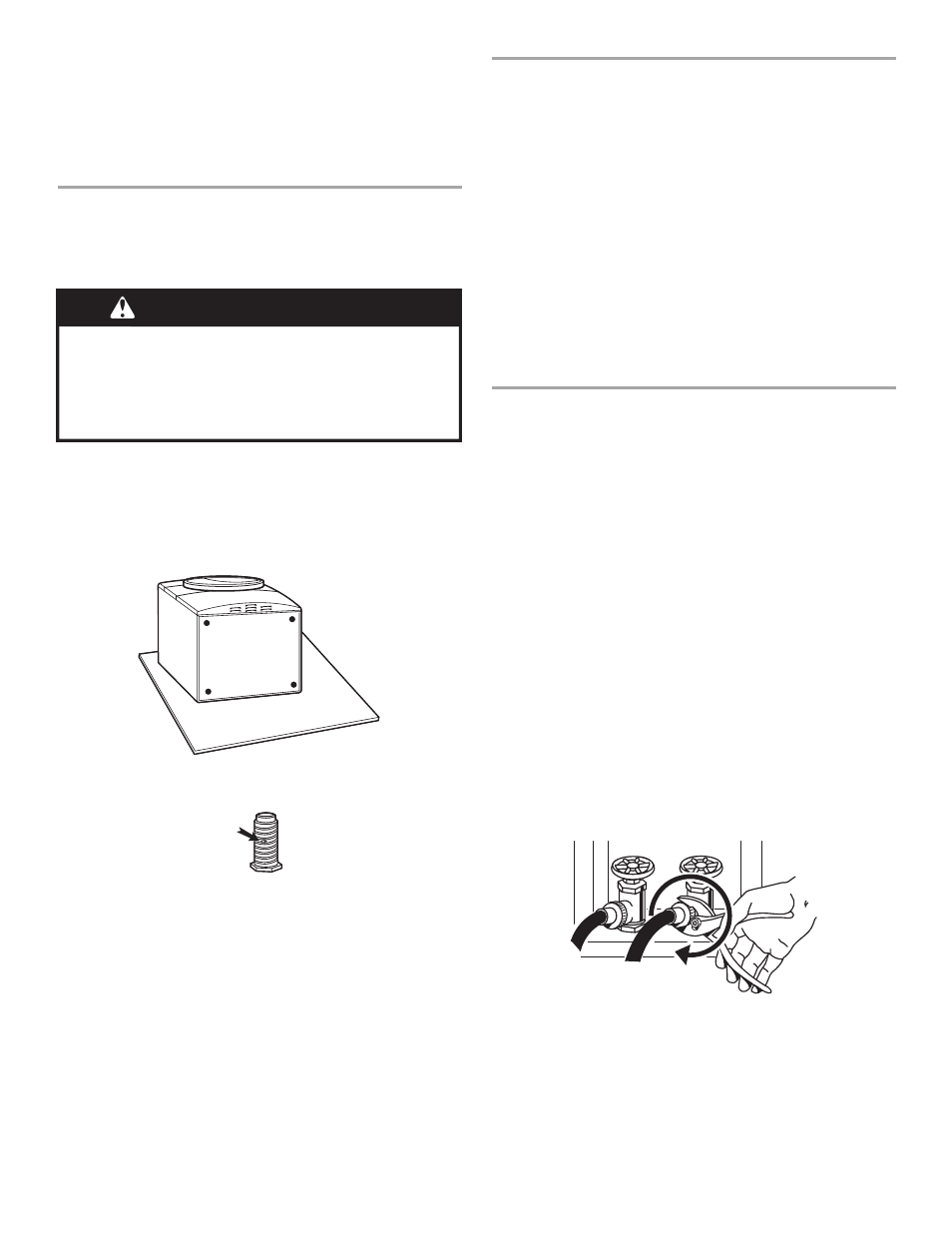

1. Pour éviter d'endommager le plancher, utiliser un grand
morceau de carton provenant du carton de la sécheuse.
Placer le morceau de carton sous toute la longueur du bord
arrière de la sécheuse.
2. Saisir fermement la sécheuse par la caisse (ni par le dessus ni
par le panneau de commande). Déposer délicatement la
sécheuse sur le carton. Voir l'illustration.
3. Examiner les pieds de nivellement. Trouver le symbole de
repérage (losange).
4. Engager manuellement les pieds dans les trous prévus à cet
effet. Utiliser une clé à molette pour visser les pieds jusqu'à
ce que le symbole de repérage (losange) ne soit plus visible.
5. Placer une cornière en carton sous chacun des deux coins
arrière de la sécheuse. Placer la sécheuse debout. Glisser la
sécheuse sur les cornières jusqu'à ce que l'appareil soit
proche de son emplacement final. Laisser assez d'espace
pour connecter le conduit d'évacuation.
RACCORDEMENT DU
CONDUIT D'ÉVACUATION
1. À l'aide d'une bride de serrage de 4" (102 mm), relier le
conduit d'évacuation à la bouche d'évacuation de la
sécheuse. Si on utilise un système d'évacuation existant,
s'assurer qu'il est propre. Le conduit d'évacuation de la
sécheuse doit être fixé sur la bouche d'évacuation de la
sécheuse et dans le clapet d'évacuation. S'assurer que le
conduit d'évacuation est fixé au clapet d'évacuation à l'aide
d'une bride de serrage de 4" (102 mm).
2. Placer la sécheuse à son emplacement final. Ne pas écraser
ni déformer le conduit d'évacuation.
3. (Sur les modèles à gaz) Vérifier l'absence de déformation de la
canalisation de gaz souple.
4. Une fois que le conduit d'évacuation est raccordé, retirer les
cornières et le carton.
RACCORDEMENT DES
TUYAUX D'ALIMENTATION
(MODÈLES À VAPEUR)
La sécheuse doit être connectée au robinet d'eau froide à l'aide
des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux
usagés.
1. Arrêter le robinet d'eau froide et retirer le tuyau d'alimentation
de la laveuse.
2. Retirer l'ancienne rondelle de caoutchouc du tuyau
d'alimentation et la remplacer par la nouvelle rondelle fournie.
Si l'espace le permet, fixer l'embout femelle du connecteur
en Y au robinet d'eau froide.
REMARQUE : Si le connecteur en Y peut être fixé
directement au robinet d'eau froide, passer à l'étape 6. Si le
connecteur en Y ne peut être fixé directement au robinet
d'eau froide, il faut utiliser le tuyau d'alimentation court.
Passer à l'étape 3.
3. Fixer un tuyau court au robinet d'eau froide. Visser
complètement le raccord à la main pour qu'il soit scellé au
robinet.
4. À l'aide d'une pince, serrer les raccords en effectuant deux
tiers de tour supplémentaires.
REMARQUE : Ne pas serrer excessivement. Le raccord
risque d'être endommagé.
5. Fixer le connecteur en Y à l'embout mâle du tuyau court.
Visser complètement le raccord à la main pour qu'il soit scellé
au connecteur en Y.
6. L'un des extrémités du tuyau long comporte un treillis
métallique à l'intérieur du raccord. Fixer cette extrémité au
connecteur en “Y”.
