19
EXIGENCES D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
■ Tournevis à lame plate
■ Tournevis Phillips n° 2
■ Clé à molette avec ouverture
jusqu'à 1" (25 mm) ou clé à
douille hexagonale (pour
ajuster les pieds de la
sécheuse)
■ Niveau
■ Brides de serrage
■ Pince
■ Pistolet à calfeutrage et
composé de calfeutrage
(pour l'installation d'un
nouveau conduit
d'évacuation)
■ Cisaille de ferblantier (pour
l'installation d'un nouveau
conduit)
■ Tourne-écrou de ¼"
(recommandé)
■ Mètre-ruban
Pour toutes les installations :
Installations à gaz :
■ Clé à tuyau de 8" ou 10"
■ Clé à mollette de 8" ou 10"
(pour le raccordement au
gaz)
■ Composé d'étanchéité des
raccords filetés - résistant
au gaz propane
Pièces fournies :
Modèles sans vapeur
4 pieds de nivellement
Retirer le sachet de pièces du tambour de la sécheuse. Vérifier que
toutes les pièces sont présentes.
REMARQUE : Ne pas utiliser les pieds de nivellement fournis avec
la sécheuse en cas d'installation sur un piédestal.

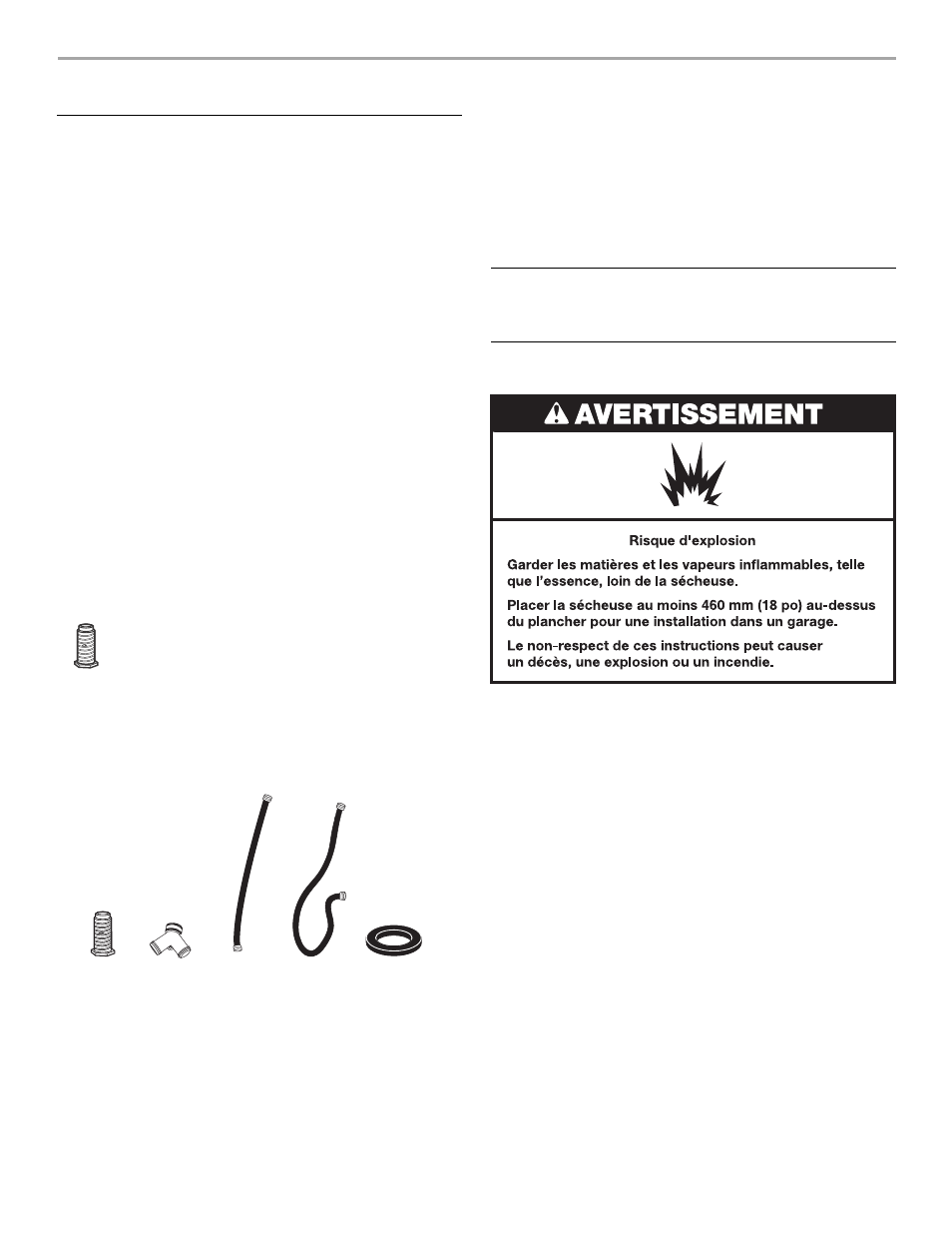

Modèles à vapeur
A B C D E
A. Pieds de nivellement (4)
B. Connecteur en “Y”
C. Tuyau d'alimentation court
D. Long tuyau d’arrivée d’eau
E. Rondelle en caoutchouc
Retirer le sachet de pièces du tambour de la sécheuse. Vérifier que
toutes les pièces sont présentes.
REMARQUE : Ne pas utiliser les pieds de nivellement fournis avec
la sécheuse en cas d'installation sur un piédestal.
Pièces nécessaires
Consulter les codes locaux. Vérifier l'alimentation électrique et le
circuit d'évacuation existants. Voir “Spécifications électriques “et”
Exigences concernant l'évacuation” avant d'acheter les pièces.
Les installations pour maison mobile nécessitent un système
d'évacuation en métal disponible chez le marchand chez qui vous
avez acheté votre sécheuse. Pour en savoir plus, veuillez consulter
la section “Assistance ou service” de votre Guide d'utilisation et
d'entretien.
Équipement facultatif
Consulter votre Guide d'utilisation et d'entretien pour en savoir plus
sur les accessoires disponibles pour votre sécheuse.
Exigences d'emplacement
Il vous faudra
■ Un emplacement avec un conduit d'évacuation à proximité. Voir
“Exigences concernant l'évacuation”.
■ Un circuit distinct de 15 ou 20 A est requis pour les sécheuses à
gaz et un circuit distinct de 30 A est requis pour les sécheuses
électriques.
■ Une prise électrique avec liaison à la terre située à moins de 2 pi
(610 mm) de l'un des côtés de la sécheuse. Voir “Spécifications
électriques”.
■ Un plancher robuste capable de supporter un poids total
(sécheuse et charge) de 200 lb (90,7 kg). Le poids combiné d'un
appareil voisin doit également être pris en compte.
■ Un plancher de niveau ayant une pente maximale de 1" (25 mm)
sous l'ensemble de la sécheuse. Si l'inclinaison est supérieure à
1" (25 mm), installer l'ensemble de pieds d'extension de
sécheuse, pièce no 279810. Si la sécheuse n'est pas de niveau,
les vêtements peuvent ne pas culbuter convenablement et les
programmes automatiques de détection peuvent ne pas
fonctionner correctement.
■ Pour l'installation dans un garage, vous devez placer la
sécheuse à au moins 18" (460 mm) au-dessus du sol. En cas
d'utilisation d'un piédestal, il faudra 18" (460 mm) jusqu'au fond
de la sécheuse.
■ Modèles à vapeur uniquement : Les robinets d'eau froide
doivent être situés à moins de 4 pi (1,2 m) de la sécheuse
et la pression de l'eau doit être de 20 à 100 lb/po²
(137,9 à 689,6 kPa). Vous pouvez utiliser l'alimentation en eau
droite de votre laveuse à l'aide du connecteur en “Y” fourni.
