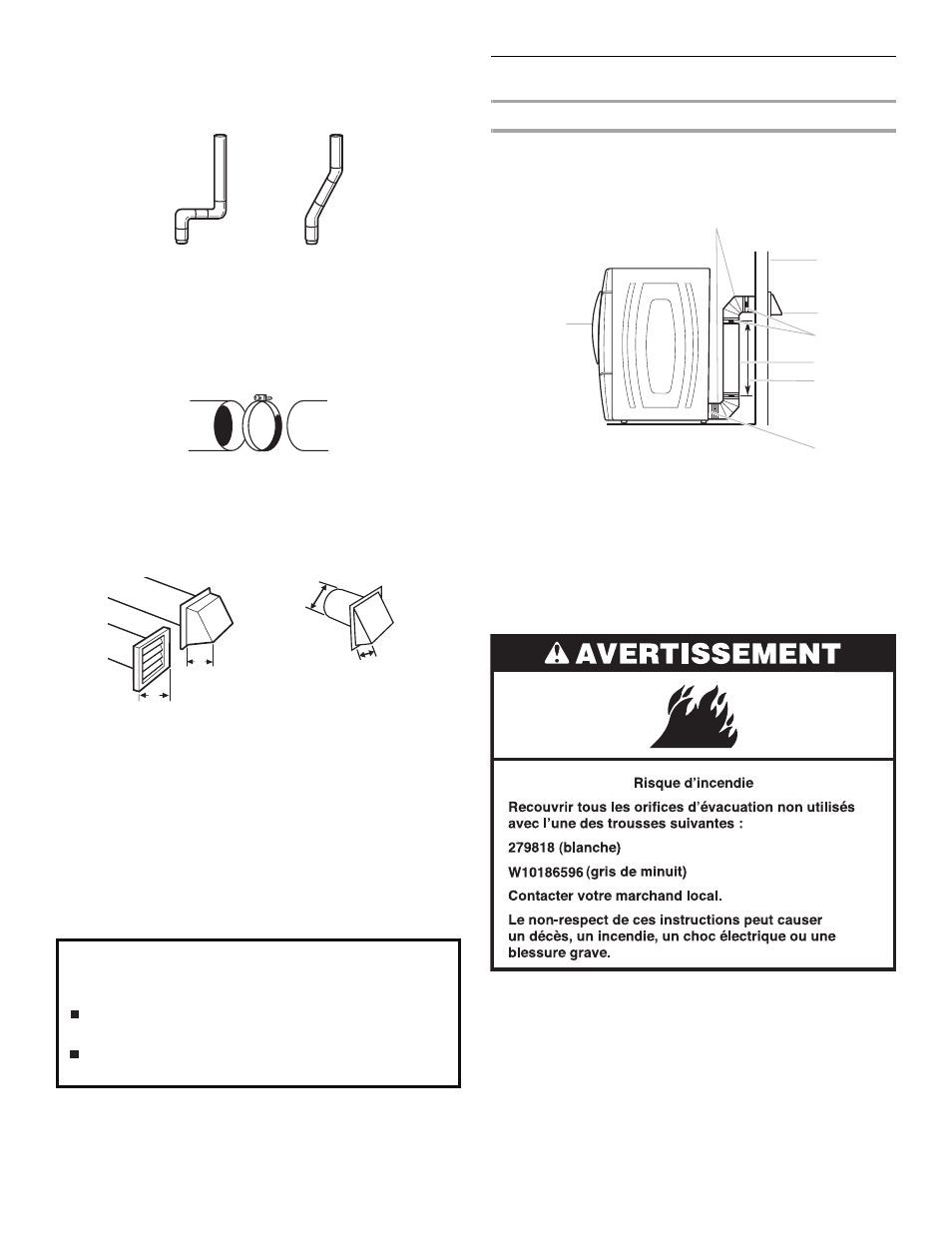

27
Coudes
Les coudes à 45° permettent une meilleure circulation de l'air
que les coudes à 90°.
Bon Meilleur
Brides de serrage
■ Utiliser des brides de serrage pour sceller tous les joints.
■ Le conduit d'évacuation ne doit pas être connecté ou fixé avec
des vis ou avec tout autre dispositif de serrage qui se prolonge à
l'intérieur du conduit. Ne pas utiliser de ruban adhésif pour
conduit.
Bride de serrage
Évacuation
A et B : Styles de clapets recommandés.
C : Style de clapet acceptable.
4"
(102 mm)
4"
(102 mm)
B
A
4"
(102 mm)
2½"
(64 mm)
C
A. Style de clapet à persiennes
B. Style de clapet de type boîte
C. Style de clapet incliné
■ Terminer le conduit d'évacuation par un clapet de décharge
pour empêcher les rongeurs et insectes d'entrer dans
l'habitation.
■ Le clapet de décharge doit être situé à au moins 12" (305 mm)
au-dessus du sol ou de tout autre objet susceptible de se
trouver sur le trajet de l'air humide rejeté (par exemple, fleurs,
roches ou arbustes, limite de la neige, etc.).
■ Ne pas utiliser un clapet d'évacuation à fermeture magnétique.
Une mauvaise évacuation de l'air peut causer de
l'humidité et une accumulation de charpie à l'intérieur de
la maison, ce qui peut provoquer :
Dommages par l'humidité aux boiseries, meubles, peinture,
papier-peint, tapis, etc.
Problèmes de nettoyage dans la maison et problèmes
de santé.
Planification du système d'évacuation
Choisir un type de système d'évacuation
Installations d'évacuation recommandées
Les installations typiques consistent à acheminer le conduit
d'évacuation à l'arrière de la sécheuse. D'autres installations sont
possibles.
H
G
F
E
D
C
A
B
A. Sécheuse
B. Coude
C. Mur
D. Clapet de décharge
E. Brides de serrage
F. Conduit métallique rigide ou souple
G. Longueur de conduit nécessaire
pour raccorder les coudes
H. Bouche de décharge
Installations d'évacuation facultatives
Cette sécheuse peut être convertie pour une évacuation par le côté
droit, le côté gauche ou par le bas. Si vous préférez, vous pouvez
contacter votre marchand local pour faire convertir la sécheuse.
