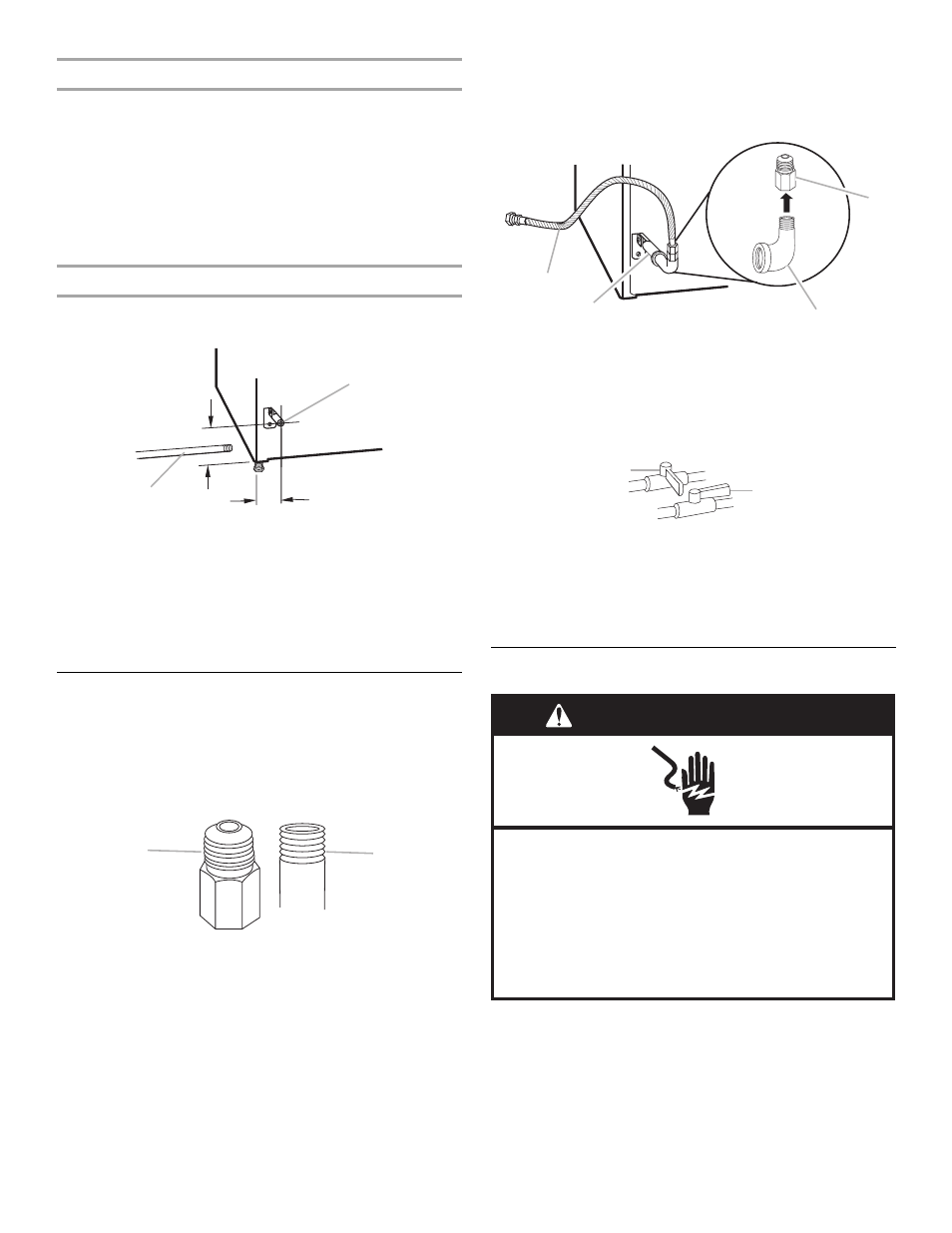

Exigences concernant l'alimentation du brûleur
Altitudes supérieures à 10 000 pi (3048 m) :
■
Lors d'une installation au-dessus de 10 000 pi (3 048 m), une
réduction de 4 % du débit thermique (en BTU) indiqué sur la
plaque signalétique est nécessaire pour chaque tranche de 1
000 pi (305 m) d'élévation.
Épreuve sous pression de l'alimentation en gaz
■
La sécheuse doit être déconnectée du système de canalisations
d'alimentation en gaz lors de tout test de pression à des
pressions supérieures à ½ lb/po².
Canalisation d'arrivée de gaz de la sécheuse
■
La canalisation d'arrivée de gaz sortant à l'arrière de la
sécheuse est dotée d'un filetage mâle de
3
/
8
".
A. Canalisation d'arrivée de gaz NPT de
1
/
2
"
B. Tuyau NPT de la sécheuse de
3
/
8
"
A
B
*6¼"
(159 mm)
1½"
(38 mm)
*REMARQUE : Si la sécheuse est montée sur un piédestal,
prévoir 10" (254 mm) ou 15,5" (394 mm) de plus à partir du sol
pour la hauteur de la canalisation d'arrivée de gaz, en fonction
du modèle de piédestal. Pour une installation dans un garage,
prévoir 18" (457 mm) de plus à partir du sol pour la hauteur de la
canalisation d'arrivée de gaz.
Raccordement au gaz
1. Retirer le capuchon rouge de la conduite de gaz.
2. À l'aide d'une clé pour serrer, raccorder l'alimentation en gaz
à la sécheuse. Utiliser un composé d'étanchéité des
tuyauteries sur tous les filetages mâles non évasés. Si on
utilise un conduit métallique souple, veiller à ce qu'il ne soit
pas déformé.
A
B
A. Filetage mâle évasé
B. Filetage mâle non évasé
REMARQUE : Pour les raccordements au gaz de pétrole
liquéfié, il faut utiliser un composé d'étanchéité des
tuyauteries résistant à l'action du gaz de pétrole liquéfié. Ne
pas utiliser de ruban TEFLON
®†
†
®TEFLON est une marque déposée de E.I Du Pont De Nemours et Compagnie.
.
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la sécheuse à l'alimentation en gaz existante.
On voit ci-dessous une illustration d'un raccordement
recommandé. Le raccordement peut varier, selon le type, la
dimension et l'emplacement de l'alimentation.
A
B
C
D
A. Connecteur à gaz souple de
3
/
8
"
B. Conduit de la sécheuse de
3
/
8
"
C. Coude de conduit de
3
/
8
à
3
/
8
D. Adaptateur entre le conduit et le joint conique de
3
/
8
"
3. Ouvrir le robinet d'arrêt du conduit d'alimentation. Le robinet est
ouvert lorsque la poignée est parallèle au conduit d'alimentation
en gaz.
A. Robinet fermé
B. Robinet ouvert
A
B
4. Vérifier tous les raccordements en les badigeonnant d'une
solution de détection des fuites non corrosive approuvée.
L'apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
Spécifications électriques
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
