8
FRANÇAIS
CONNEXIONS

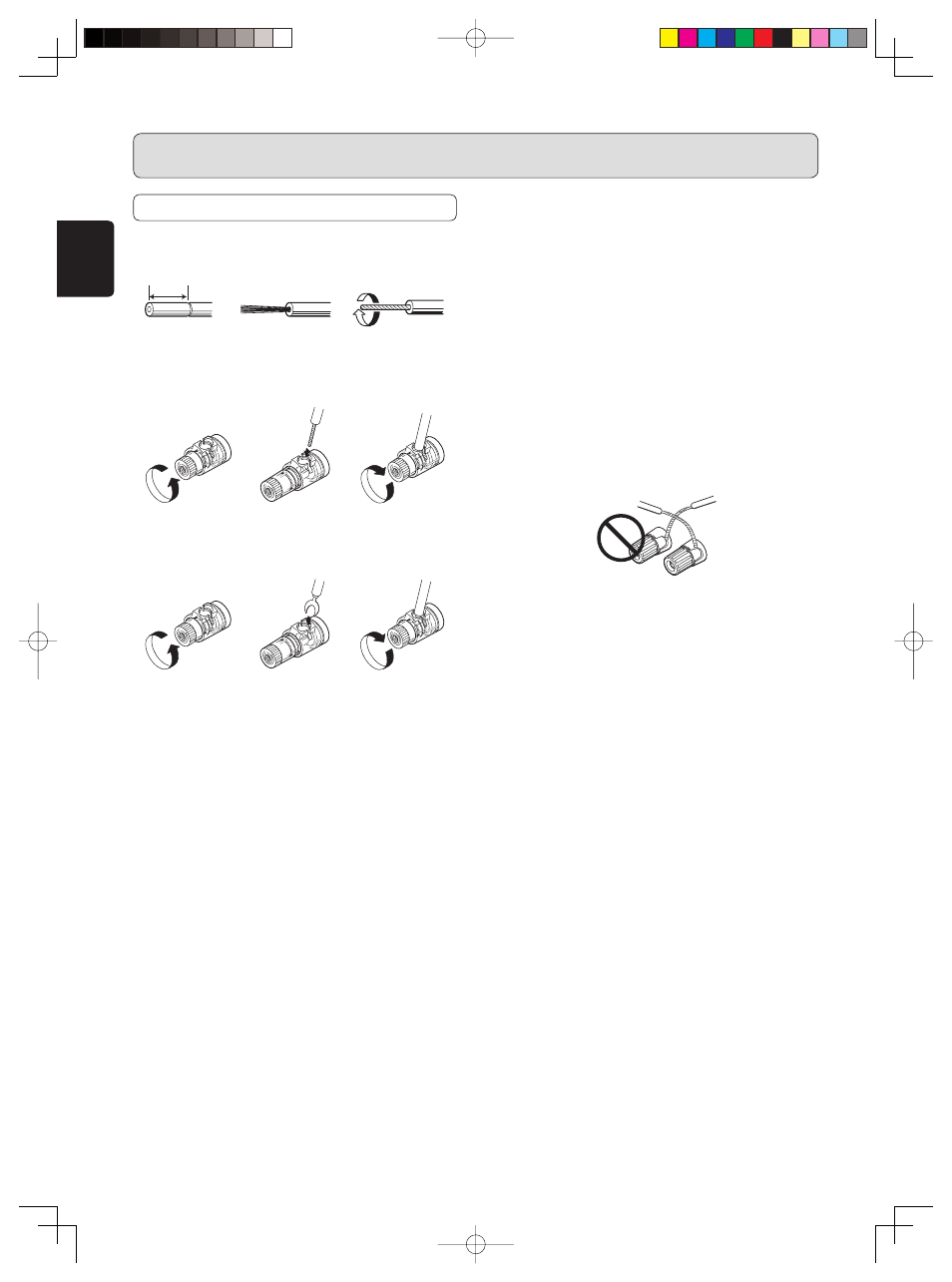

CABLAGE DES ENCEINTES
• Dénudez le câble du haut-parleur comme illustré ci-
dessous.
Environ 1 cm
Coupez
l’isolant du
câble.
Retirez la par tie
découpée. Tordez les
conducteurs.
• Câblage avec le câble d’enceinte.
Tournez dans le
sens antihoraire
pour desserrer. Insérez le
conducteur du
câble. Tournez dans le
sens horaire pour
serrer.
• Câblage avec une borne en « Y »
Tournez dans le
sens antihoraire
pour desserrer. Insérez le
conducteur. Tournez dans le
sens horaire pour
serrer.
Votre système d’enceinte doit remplir les conditions
suivantes.
Si vous utilisez des enceintes qui ne remplissent pas les
conditions suivantes, le circuit de protection de l’amplificateur
risque de se déclencher, et la lecture audio ne sera pas
correcte. Dans certains cas, ceci peut aussi endommager
l’amplificateur et les enceintes.
• Si vous utilisez 1 jeu d’enceintes, l’impédance totale des
enceintes doit être égale ou supérieure à 4Ω.
• Si vous utilisez 2 jeux d’enceintes, l’impédance totale des
enceintes doit être égale ou supérieure à 8Ω.
• En mode BTL, utilisez un système d’enceintes avec une
impédance égale ou supérieure à 8Ω.
Remarques:
• Pour éviter des dommages aux circuits, ne laissez pas les
fils dénudés des enceintes se toucher ou entrer en contact
avec une partie métallique de l’appareil.
• Ne touchez pas les bornes des enceintes lorsque
l’appareil est sous tension. Ceci peut causer des chocs
électriques.
• Ne connectez pas plus d’un câble d’enceinte à une borne
d’enceinte. Ceci peut endommager l’appareil.
• Assurez-vous de connecter correctement les câbles
positifs et négatifs pour les enceintes. S’ils ne sont pas
connectés proprement, la phase de signal sera inversée
et la qualité du signal sera affectée.
