30
Fixe os agrafos fornecidos no
saquinho de plástico

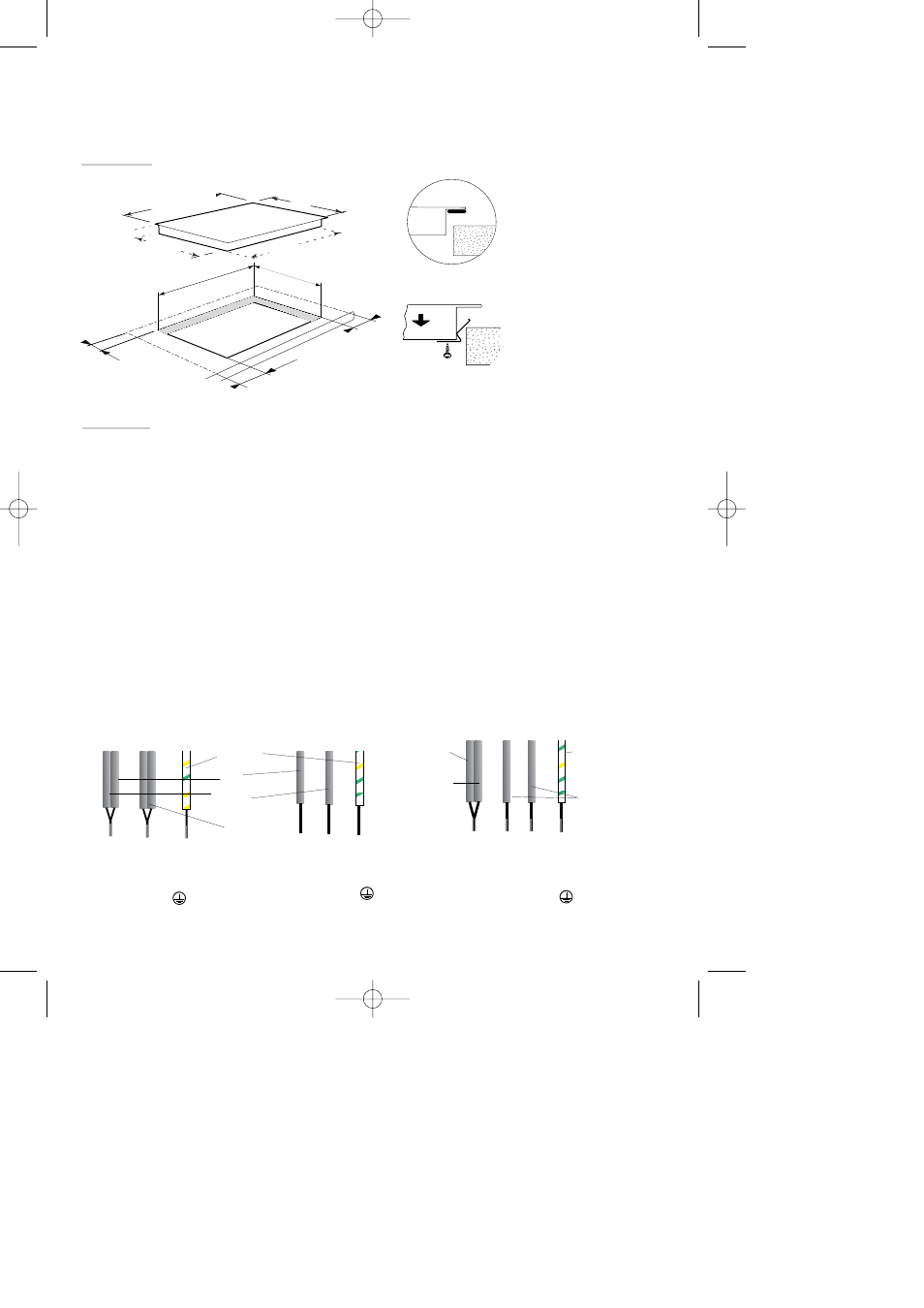

Instale a sua mesa com o máximo de segurança
4 cm mini
26 ,5 /56 /75 cm
49 cm
4 cm mini
4 cm mini
Encastre
Uma junta garante a
impermeabilidade em relação ao
plano de trabalho.
-Esta junta está colada sobre a
mesa de cozedura, insira a
mesa directamente no recorte.
-Esta junta encontra-se no
saquinho de plástico que vem
junto na embalagem da mesa.
neutro
terra
fase
N
L
230 V monofásica
O fusível da sua instalação deve ser de
32 amperes 16 amperes
neutro
terra
fase 2
fase 1
N L1
L2
separa os 2 fios de fase, L1 e L2, antes de efectuar a
ligação
Azul
Verde/amarelo
Preto
400 V 2N trifásica
O fusível da sua instalação deve ser de
16 amperes
Verde/amarelo
Azul
Preto
Estas mesas devem ser ligadas à rede por intermédio de uma tomada de corrente conforme à publicação
CEI 83 ou através de um dispositivo de corte omnipolar cujos contactos devem possuir uma distância de
abertura de pelo menos 3 mm.
Se o cabo estiver estragado deve
Se o cabo estiver estragado deve ser substituído pelo fabricante, pelo respectivo Serviço de Após Ven-
da ou por pessoa de qualificação similar a fim de evitar acidentes.
Sempre que liga a sua mesa à corrente, ou depois de corte de corrente prolongado, um código lumi-
noso aparece no teclado de comando. Ele desaparece automaticamente passados
aproximadamente 30 segundos, ou assim que se carrega numa tecla qualquer do teclado. Esta indi-
cação é normal e reservada, se assim acontecer, ao Serviço de Após Venda. Seja qual for o caso o
utente não deve prestar atenção a esta indicação.Quando se liga a mesa à corrente trifásica de 400
V2N, em caso de anomalia verifique se o fio do neutro está bem conectado. Estas precauções também
são válidas para os outros aparelhos electrónicos que possui.
O aparelho deve ser instalado de modo a que
a ficha da tomada de corrente seja acessível.
Castanho
Castanho
Ligação
28,8-58-77*
51
48,8
26,3-55,5-74,5*
6,4
neutro
terra
fase
N
L
Cotas em cm
* para mesa de 30-60-80
