19
Fixez les clips sur la table
Installez votre table en toute sécurité
4 cm mini
26 ,5 /56 /75 cm
49 cm
4 cm mini
4 cm mini

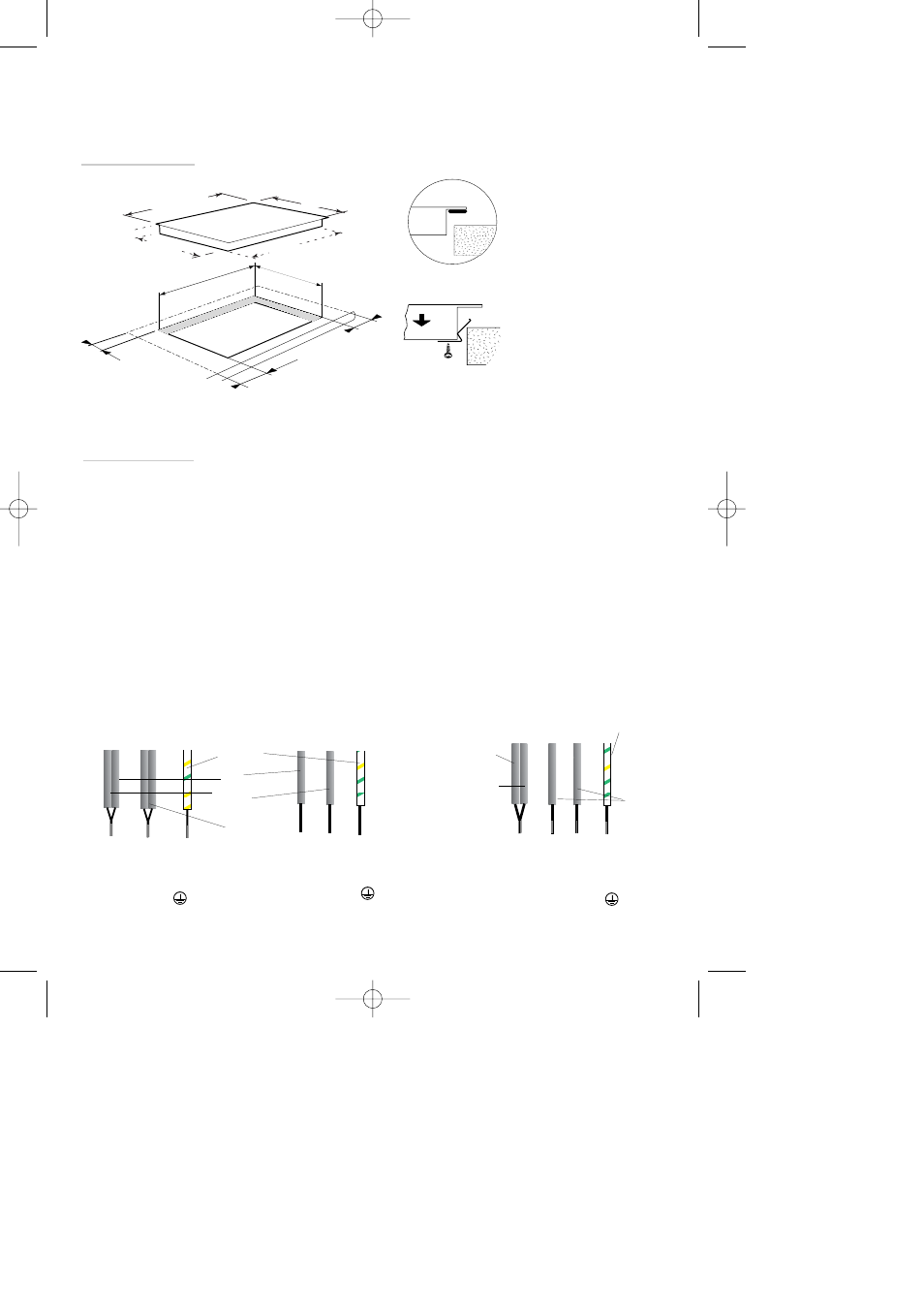

Encastrement
Un joint garantit l'étanchéité
avec le plan de travail.
-Ce joint est collé sous votre
table, insérez directement la
table dans la découpe.
-Ce joint est fourni dans la
pochette, collez celui-ci sous
la table .
Neutre
Terre Phase
N L
- 230 V monophasé
fusible : 32 ampères/16 ampères
Neutre Terre Phase 2 Phase 1
N L1 L2
Séparer les 2 fils de phase L1, L2
avant branchement
Bleu
Vert / jaune
Noir
- 400 V 2N triphasé
fusible : 16 ampères
Vert / jaune
Bleu
Noir
Ces tables doivent être branchées sur le réseau par l’intermédiaire d’une prise de courant conforme à la
publication CEI 83 ou d’un dispositif à coupure omnipolaire ayant une distance d’ouverture des contacts
d’au moins 3 mm.
Si le câble est endommagé, il doit être remplacé par le fabricant, son SAV, une personne de qualification
similaire afin d’éviter un danger
A la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux
apparaît sur le clavier de commande. Il disparaît automatiquement au bout de 30 secondes environ, ou
dès le premier appui sur une touche quelconque du clavier. Cet affichage est normal et réservé le cas
échéant à votre service après vente. En aucun cas l’utilisateur de la table ne doit en tenir compte.
Lors d’un branchement 400 V2N triphasé, en cas de dysfonctionnement de votre table vérifier que le fil
neutre est bien connecté.
L’appareil doit être placé de manière à ce que la fiche de
prise de courant soit accessible
Marron
Marron
Branchement
28,8-58-77* 51
48,8
26,3-55,5-74,5*
6,4
Neutre Terre Phase
N L
Cotes en cm
* pour table de 30-60-80
