Powermax30 XP Manuel de l’opérateur 808162
67
5 – Entretien et dépannage

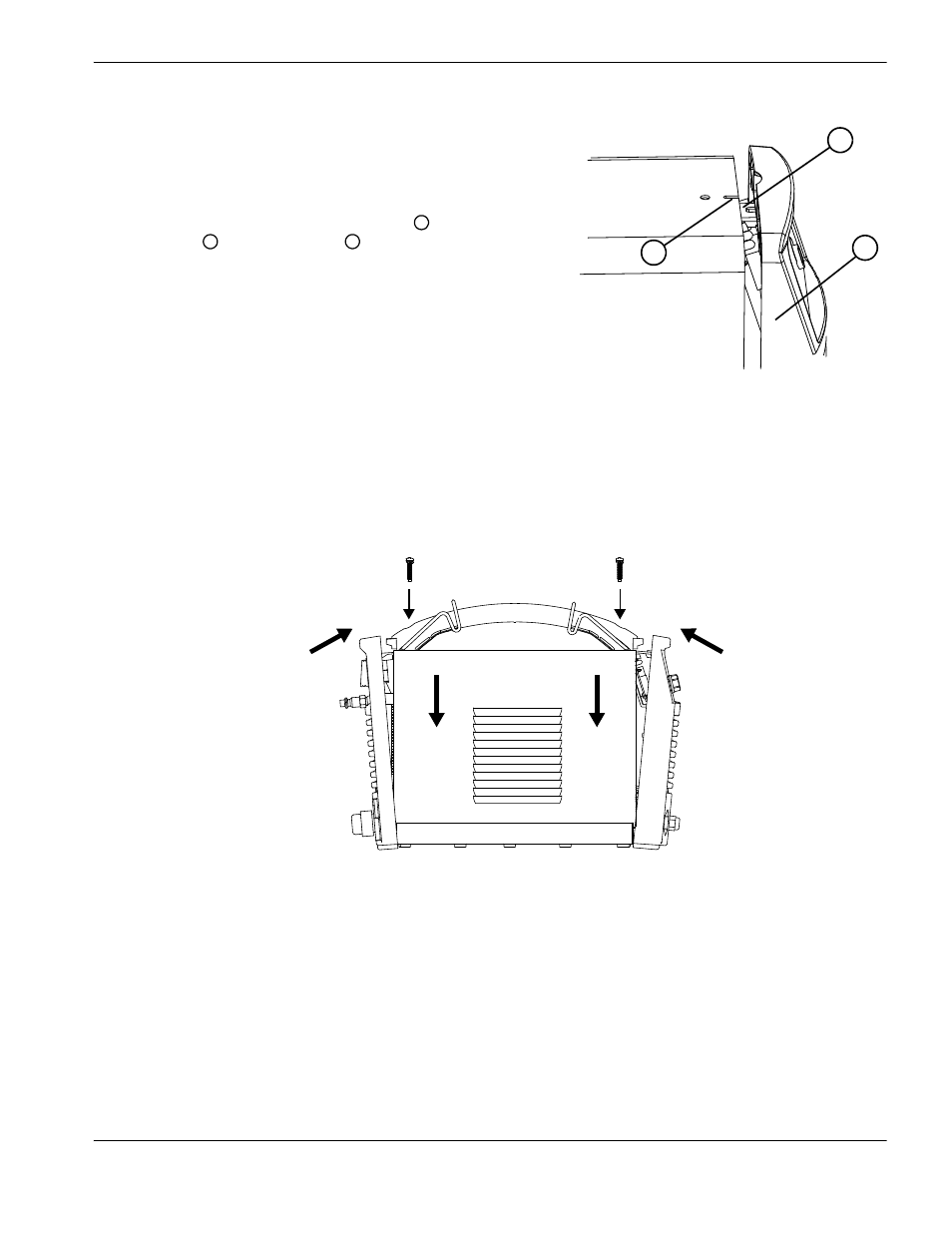

Remettre en place le couvercle et la poignée
de la source de courant
1. En prenant soin de ne pas pincer les fils, faire glisser
le couvercle sur la source de courant. Aligner les
extrémités inférieures avec les rails, puis aligner
l’encoche située sur le dessus du couvercle
avec
la languette du panneau avant de sorte que les
fentes du couvercle soient en face du ventilateur.
2. Réaligner le panneau avant avec la source de courant.
3. Réaligner le panneau arrière avec la source de
courant, en s’assurant que le trou du collier de mise
à la terre est aligné sur les trous de vis du panneau
et de la source de courant.
4. Positionner la poignée sur les orifices de la partie supérieure du couvercle, puis les extrémités de la poignée sous les
bords des panneaux.
5. Remettre en place les deux vis qui fixent le couvercle et la poignée en les serrant avec un couple de 23,0 kg - cm.
6. Reconnecter l’alimentation électrique et remettre sous tension (ON) la source de courant.
1
2
3
1
2 3
