Powermax30 XP Manuel de l’opérateur 808162
2 – Configuration de la source de courant
Cordons d’alimentation CE et CCC
Les configurations CE et CCC sont fournies sans fiche sur le cordon d’alimentation. Pour faire fonctionner le système
avec 220 V (CCC) or 230 V (CE), il est nécessaire de se procurer la fiche appropriée pour l’unité et la faire installer par
un électricien agréé.
1. Dénuder le câble pour séparer les fils 3, 5 et 6.
2. Enlever l’isolation de chaque fil pour permettre un bon contact avec les bornes de la fiche.
3. Faire les raccordements.
4. Remettre la gaine extérieure et la bride de cordon et serrer les vis de la bride de cordon pour obtenir un bon
ajustement. Ne pas serrer de façon excessive.
1
2
3
4
5
6

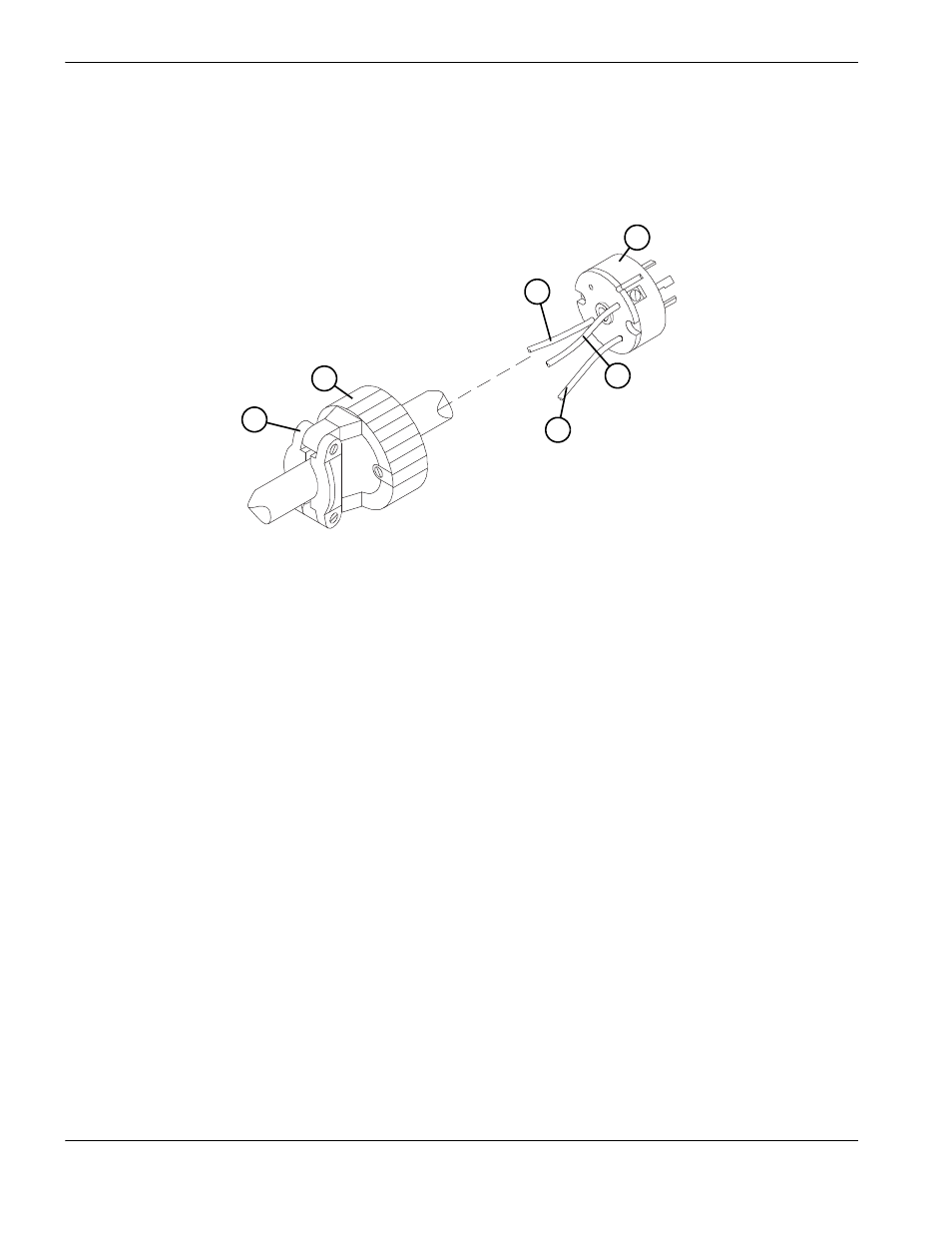

1 Bride de cordon
2 Gaine extérieure
3 Vers borne de ligne 1 (marron)
4 Fiche 220 V (CCC) ou 230 V (CE)
5 Vers borne de ligne 2 (bleu)
6 Vers borne de mise à la terre (vert/jaune)
