Powermax30 XP Manuel de l’opérateur 808162
5 – Entretien et dépannage
Procédures d’entretien
Remplacement de la cartouche filtrante du filtre à air et de la cuve de filtre
La procédure suivante explique comment enlever la cartouche filtrante du filtre à air et la cuve de filtre à air qui se trouvent
à l’intérieur de la source de courant et comment les remplacer par des nouvelles.

Cette procédure peut également être utilisée pour remplacer l’écrou de retenue en
plastique de l’unité de filtre à air/régulateur de pression. Se reporter à
Filtre à
air/régulateur de pression avec pressostat (intérieur, côté ventilateur) à la page 72
pour connaître les numéros de kit Hypertherm nécessaires pour commander ces pièces
de remplacement.
Retirer le couvercle et la poignée de la source
de courant
1. Régler l’interrupteur d’alimentation sur arrêt O (OFF).
Débrancher le cordon d’alimentation et l’alimentation
en gaz.

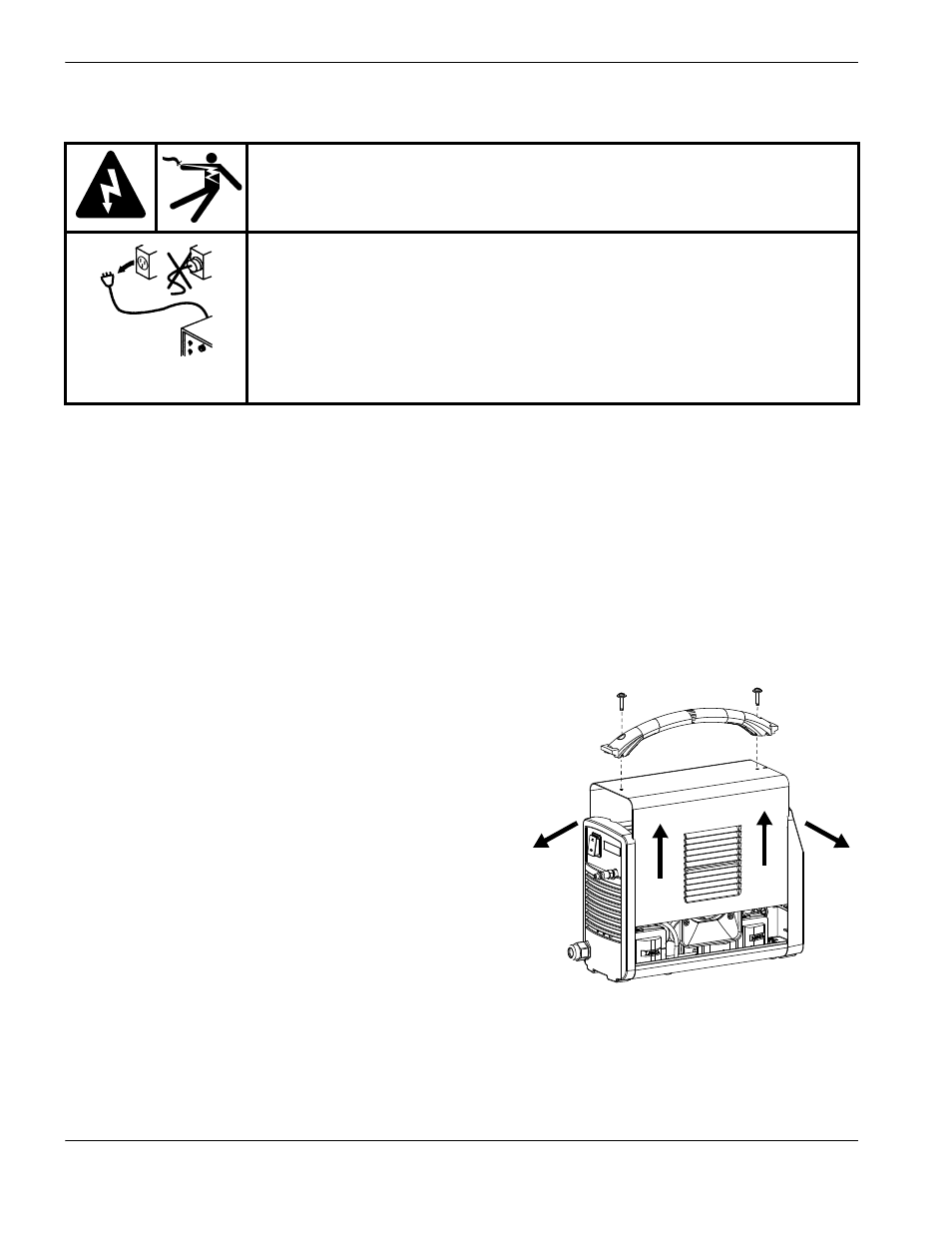

2. Retirer les deux vis de la poignée sur le dessus de
la source de courant. Tirer doucement sur le panneau
le plus proche de la vis qui est retirée afin de maintenir
une pression sur cette dernière. Une fois la vis
pratiquement extraite, incliner légèrement le tournevis
pour faciliter l’extraction de la vis.
3. Basculer légèrement les panneaux d’extrémité avant
et arrière de la source de courant de façon à en
extraire les bords de la poignée d’en dessous. Enlever
la poignée et la mettre de côté avec les deux vis.
4. Continuer à incliner les panneaux vers l’extérieur pour
dégager les côtés du couvercle de leurs rails. Retirer ensuite le couvercle de la source de courant.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Avant tout entretien qui implique le démontage du couvercle de la source
de courant ou des consommables de la torche, débrancher l’alimentation
électrique.
Tous les travaux nécessitant le retrait du couvercle de la source de courant
doivent être effectués par un technicien qualifié.
Se reporter au Manuel de sécurité et de conformité (80669C) pour des
mesures de sécurité supplémentaires.
