Powermax30 XP Manuel de l’opérateur 808162
5 – Entretien et dépannage

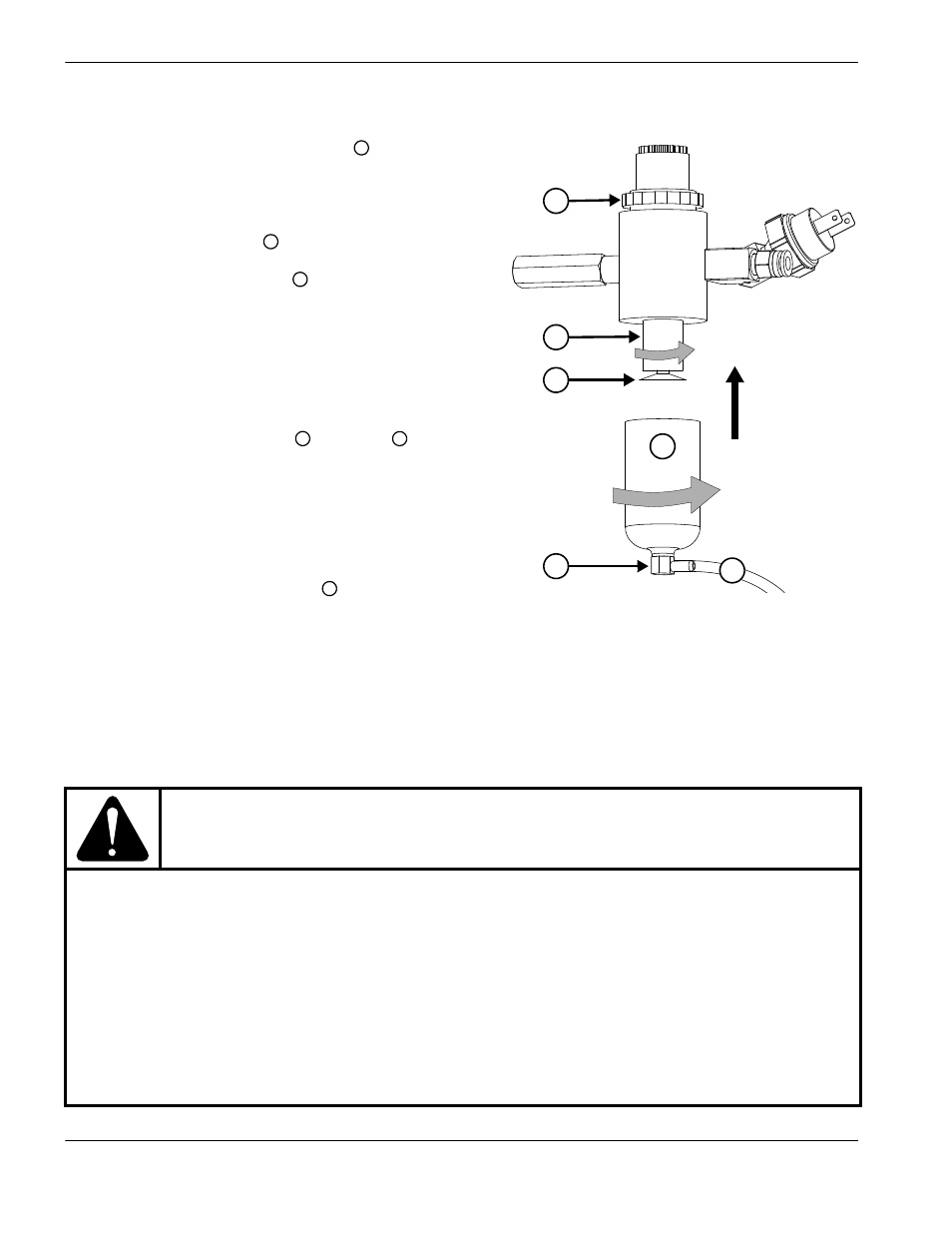

Installation de la cartouche filtrante du filtre à air et de la cuve de filtre neuves
1. Placer la cartouche de filtre à air neuve sur
l’écrou de retenue en plastique. Vérifier si le
ressort est bien en place.
2. Installer la cartouche filtrante du filtre à air neuve.
Serrer l’écrou de retenue à la main.
3. La cuve de filtre à air doit-elle être remplacée ?
 Si oui, installer ensuite la cuve de filtre neuve.
 Si non, nettoyer la cuve avant de l’installer
à nouveau en essuyant tous les résidus d’huile,
de saleté ou d’autres contaminants.
Serrer à la main la cuve de filtre.
4. Brancher au tuyau de vidange du raccord
situé sur la partie inférieure de la cuve de filtre.
Vérifier si le tuyau de vidange se rend jusqu’à l’avant
de la source de courant.
5. Placer l’ensemble de filtre à air/régulateur de
pression dans le support situé sur le panneau
central de la source de courant et le fixer à l’aide
de l’écrou de retenue en plastique
. Serrer l’écrou
de retenue à la main, plus un quart de tour.

Ne pas trop serrer l’écrou de retenue.
6. Faire passer le tuyau d’évacuation au travers du trou situé sur le socle de la source de courant.
7. Rebrancher l’alimentation en gaz et vérifier l’étanchéité de tous les points de raccordement des raccords et des
tuyaux de l’ensemble de filtre à air/régulateur de pression.
ATTENTION !
Des pressions d’alimentation en gaz non conformes aux spécifications de la section Spécifications
de ce manuel peuvent se traduire par une qualité de coupe médiocre, une durée de vie écourtée des
consommables et des problèmes de fonctionnement.
Si le degré de pureté du gaz est trop faible ou en présence de fuites dans les raccords ou dans les
tuyaux d’alimentation :
 Les vitesses de coupe peuvent diminuer.
 La qualité de coupe peut se détériorer.
 La capacité d’épaisseur de coupe peut diminuer.
 La durée de vie des pièces peut être réduite.
