InstallatIon
HPR130XD Manual Gas – 806322 Révision 2 3-31
Raccordements de la torche
Raccordement de la torche à l’ensemble de faisceau de torche
Revêtement tressé
Gaine
Tuyau de retour du liquide de refroidissement
2WRENCHES
E

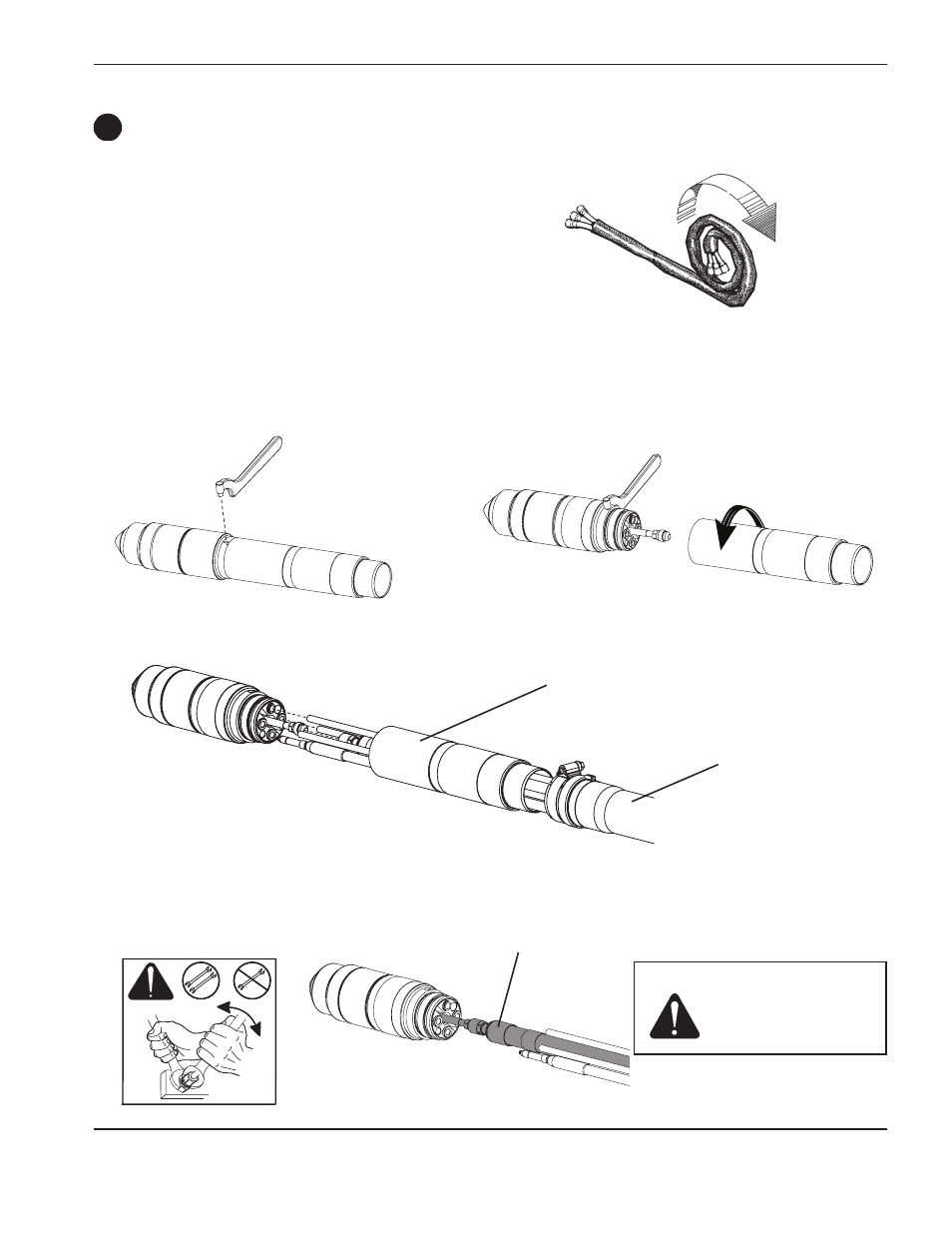

4. Raccorder le tuyau de retour du liquide de refroidissement (rouge).
1. Dérouler les deux premiers mètres des faisceaux sur une
surface plane.
2. Maintenir l’ensemble de torche en place avec la clé à ergots (104269) et déposer le collier de montage de la torche.
3. Repousser le revêtement tressé et faire glisser la gaine sur le faisceau. Aligner la torche sur les tuyaux dans
le faisceau. Ne pas tordre les tuyaux. Ils sont réunis par un ruban adhésif pour éviter toute torsion.
Attention: Ne jamais utiliser
du ruban téflon lors
de la préparation
du joint.
