InstallatIon
HPR130XD Manual Gas – 806322 Révision 2 3-27

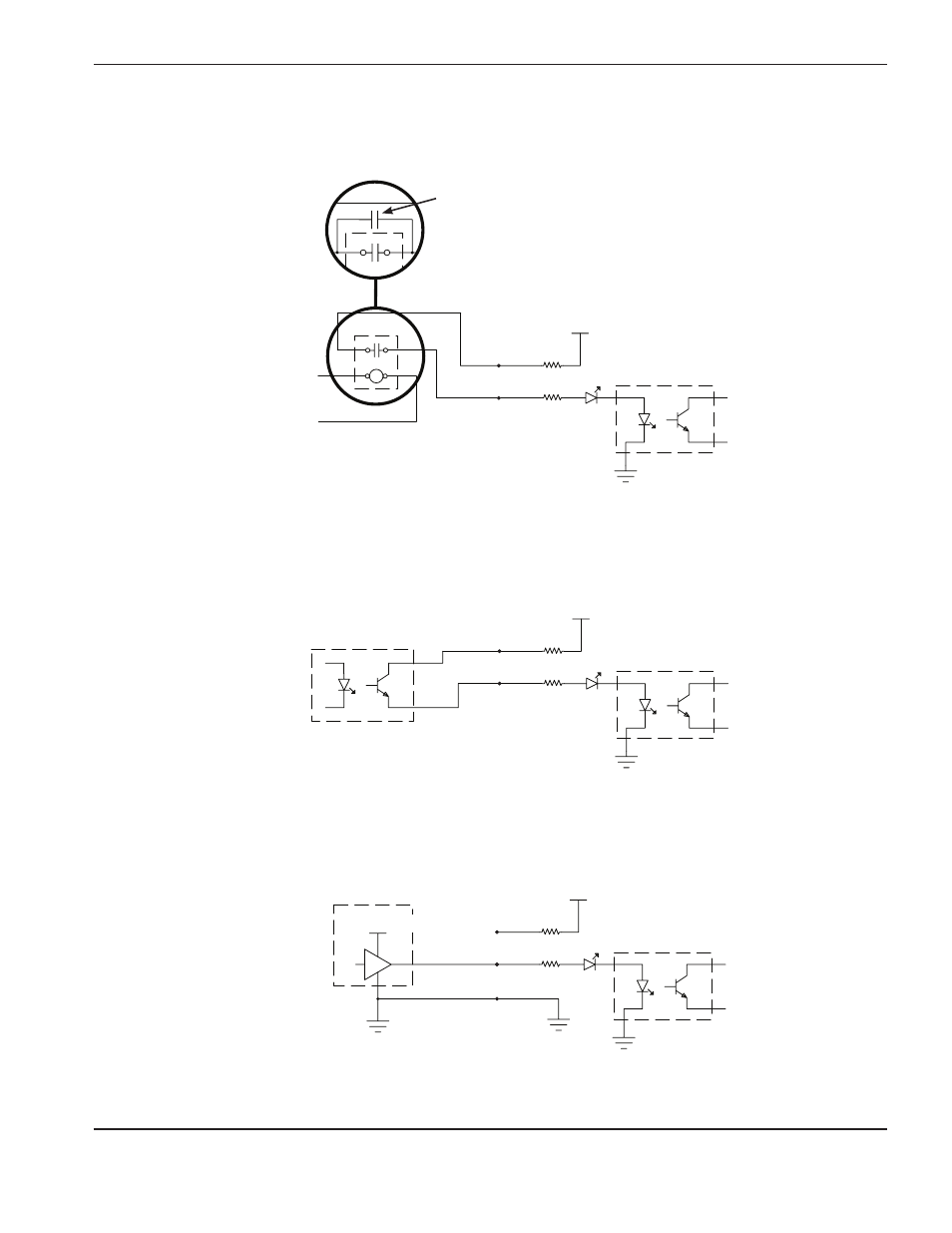

Exemples de circuits d’entrée
Sortie de la
CNC/PLC
Relais externe
(c.a. ou c.c.)
1. Interface relais
+ 24 V c.c.
HPR
Terre
2. Interface optoisolateur
CNC/PLC
+ 24 V c.c.
HPR
Terre
Optoisolateur sortie
transistor
12 V – 24 V c.c.
CNC/PLC + 24 V c.c.
HPR
Terre
Terre
Entraînement
actif élevé
3. Interface de sortie amplifiée
Note : Il est possible de prolonger la durée de vie du relais
externe en ajoutant un condensateur en polyester métallisé
(0,022 µF 100 V min.) en parallèle avec les contacts
de relais.
