InstallatIon
HPR130XD Manual Gas
– 806322 Révision 2
3-9

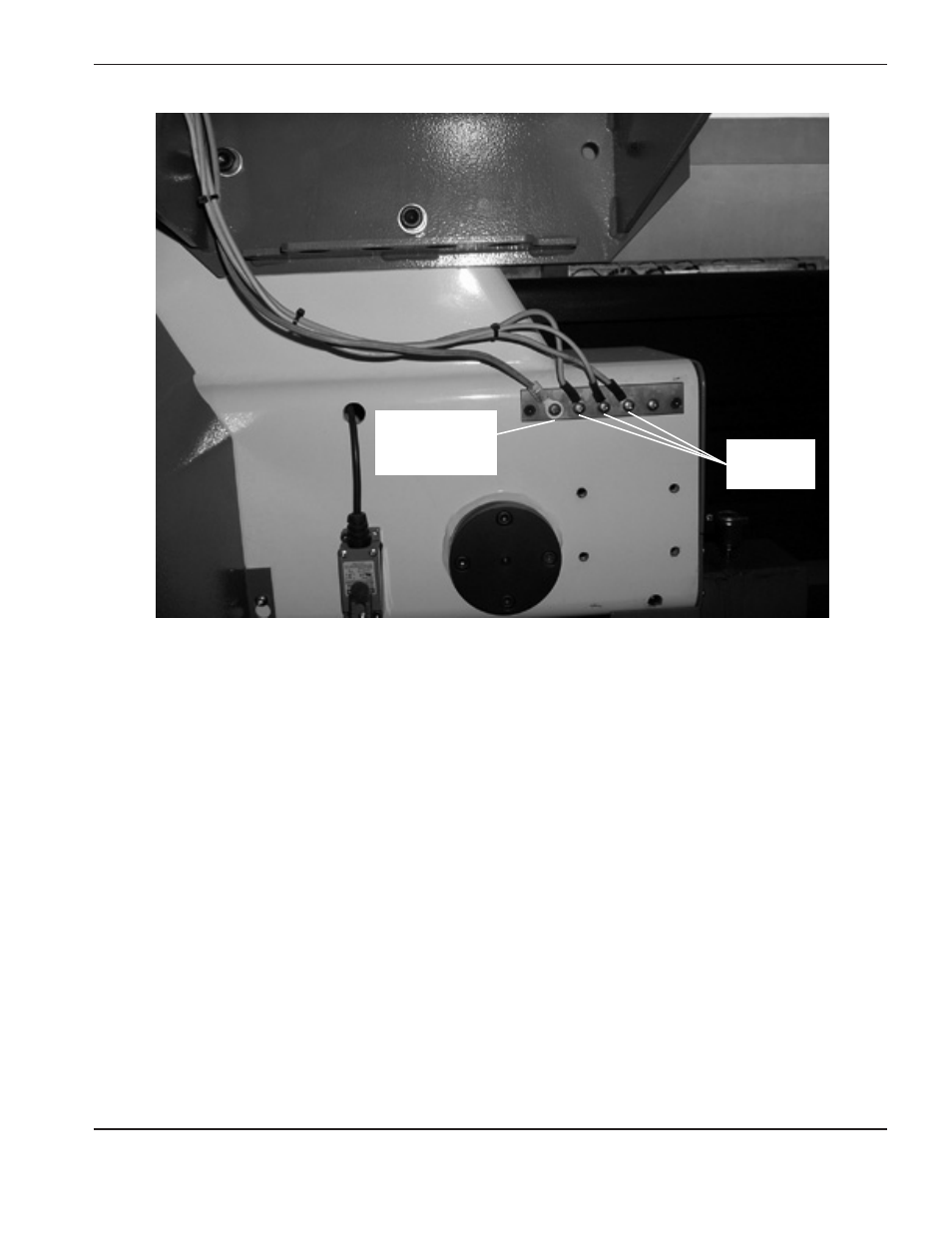

Exemple d’une bonne barre de masse d’un portique de découpe. Elle est boulonnée au portique
de découpe, près du moteur. Chacun des câbles de masse provenant des composants montés sur
le portique mène à la barre omnibus excepté ceux de la console HFD* et du manche de la torche.
Un seul câble épais passe ensuite de la barre omnibus de masse du portique de découpe à la barre
omnibus de masse boulonnée à la table.
* S’applique aux systèmes utilisant une console haute fréquence à distance (HFD).
Câbles
de masse des
composants
Câble conduisant
à la barre omnibus
de masse de la table
de coupe
