InstallatIon
3-18 HPR130XD Manual Gas – 806322 Révision 2
3
* Le câble nº 123865 est destiné à être utilisé avec des systèmes dont la console d’allumage est montée sur la source de courant.

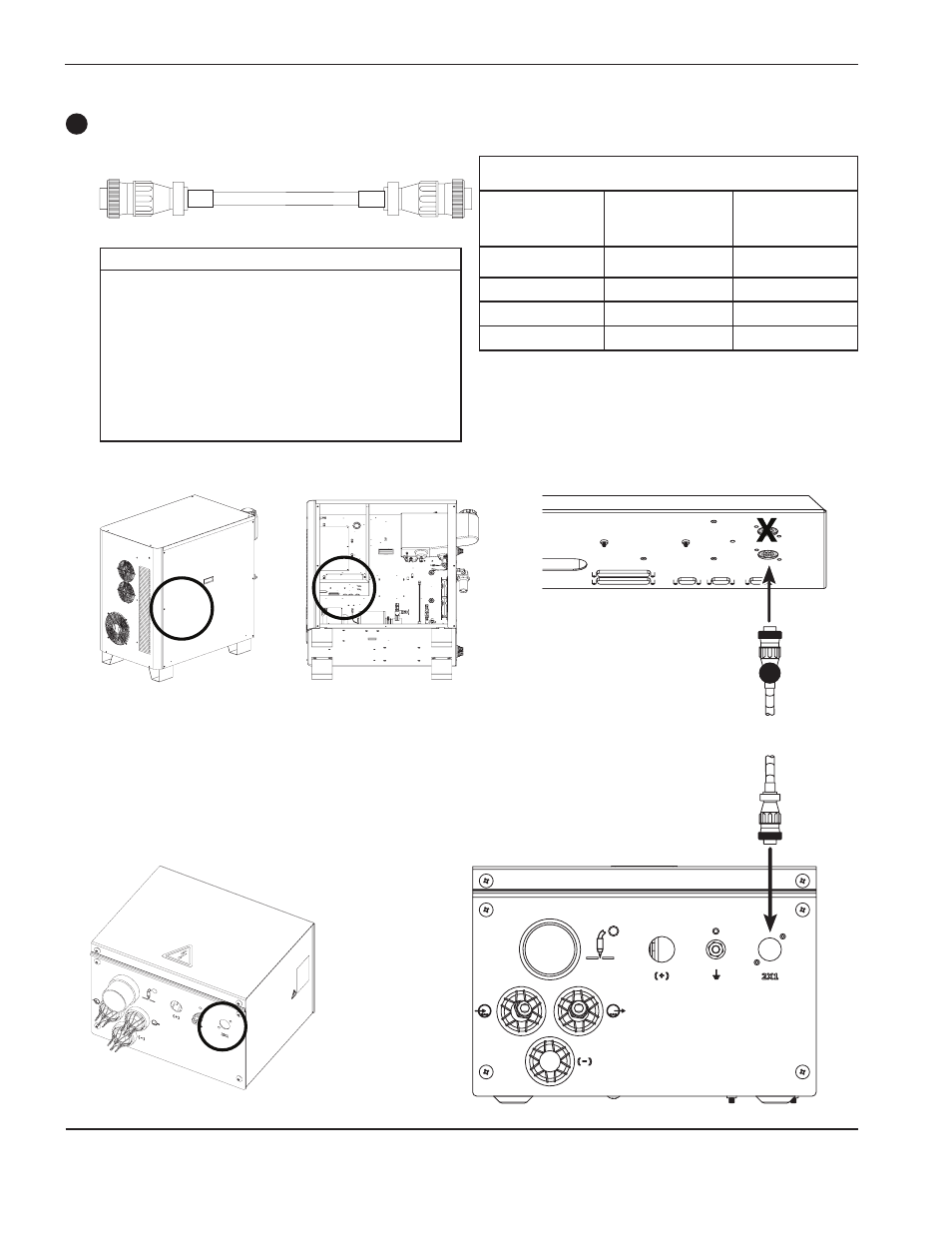

Liste des signaux de câble —
source de courant à console d’allumage
Extrémité de la
source de courant
Extrémité de la
console d’allumage
N° de contact Description N° de contact
1
120 V c.a. —
sous tension
1
2 120 V c.a. — retour 2
3 Terre 3
4 Inutilisé 4
N° réf. Longueur N° réf. Longueur
123865* 2,1 m 123836 20 m
123419 3 m 123425 22,5 m
123834 4,5 m 123736 25 m
123420 6 m 123426 30 m
123670 7,5 m 123672 35 m
123422 9 m 123938 37,5 m
123835 10 m 123673 45 m
123423 12 m 123837 60 m
123671 15 m 123838 75 m
Câble d’alimentation de la console d’allumage 3
