SpécificationS
2-4 HPR130XD Manual Gas – 806322 Révision 2
Spécifications
Exigences relatives aux gaz du système
* La norme ISO 8573-1, classe 1.4.2 impose les exigences suivantes :
• Particules – Maximum 100 particules par mètre cube d’air, d’une taille de 0,1 à 0,5 micron selon la dimension
la plus grande, et 1 particule par mètre cube d’air, d’une taille de 0,5 à 5 microns selon la dimension
la plus grande.
• Eau – Le point de rosée de la pression de l’humidité doit être inférieur ou égal à 3 °C.
• Huile – La concentration en huile ne peut pas dépasser 0,1 mg par mètre cube d’air.

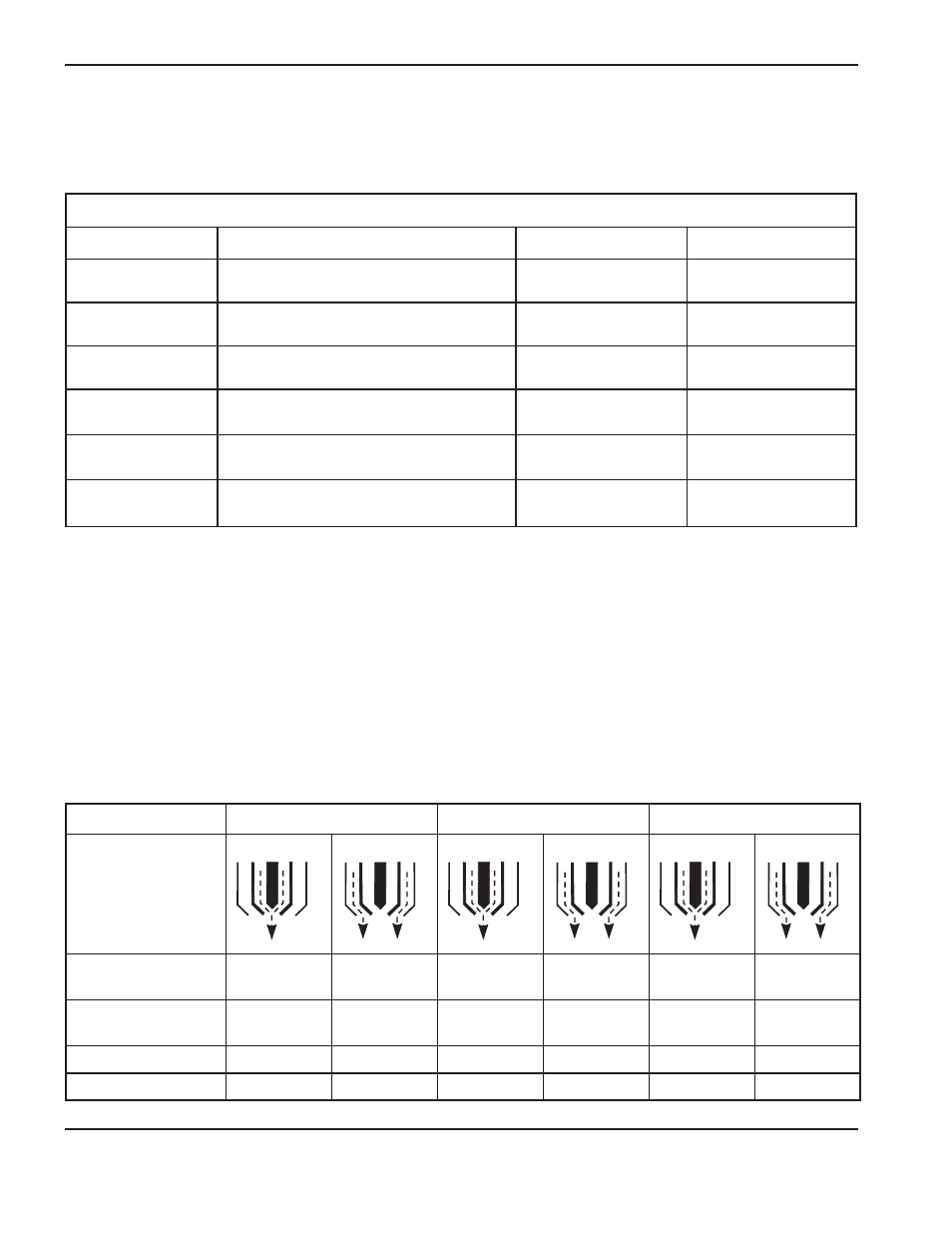

Exigences relatives à la pression et à la qualité des gaz
Type de gaz Qualité Pression +/– 10 % débit
Oxygène O
2
Pur à 99,5 %
Pur, sec, exempt d’huile
793 kPa / 8 bar 4250 L/h
Azote N
2
Pur à 99,99 %
Pur, sec, exempt d’huile
793 kPa / 8 bar 7080 L/h
Air * Pur, sec, exempt d’huile selon
ISO 8573-1, classe 1.4.2
793 kPa / 8 bar 7080 L/h
H35
Argon-hydrogène
Pur à 99,995 %
(H35 = 65 % d’argon, 35 % d’hydrogène)
793 kPa / 8 bar 4250 L/h
F5
Azote-hydrogène
Pur à 99,98 %
(F5 = 95 % d’azote, 5 % d’hydrogène)
793 kPa / 8 bar 4250 L/h
Ar Argon Pur à 99,99 %
Pur, sec, exempt d’huile
793 kPa / 8 bar 4250 L/h
Acier doux Acier inoxydable Aluminium
Types de gaz
Gaz
plasma
Gaz
de protection
Gaz
plasma
Gaz
de protection
Gaz
plasma
Gaz
de protection
Coupe entre 30
et 50 A
O
2
O
2
N
2
et F5 N
2
Air Air
Coupe à 80 A O
2
Air F5 N
2
– –
Coupe à 130 A O
2
Air N
2
et H35 N
2
H35 et air N
2
et air
