INSTALLATION
6
Command THC (Robotisé)
Manuel d’instructions
3-29
N° de référence
Longueur
123018
25 ft./7.6 m
123019
50 ft./15.2 m
THC.83
Connecteur typique
Nº de broche
Couleur
Nom du signal
Fonction
Nom du signal
Nº de broche
1 Entrée
Noir
RX -
Récepteur en série RS-422 avec inversion.
TX -
1 Sortie
2
Vert
Récepteur +
Récepteur en série RS-422 sans inversion.
Émetteur +
2
6 Sortie
Noir
TX -
Émetteur en série RS-422 avec inversion.
RX -
6 Entrée
3
Blanc
Émetteur +
Émetteur en série RS-422 sans inversion.
Récepteur +
3
5 Sortie
Noir
12 VDC Common
12 V c.c., 500 mA maximum.
5 Entrée
Jonction 12 V c.c.
9
Rouge
12 V c.c. +
9
4,7,8
Non connectée
4,7,8
Module de commande THC
Télécommande de l’opérateur

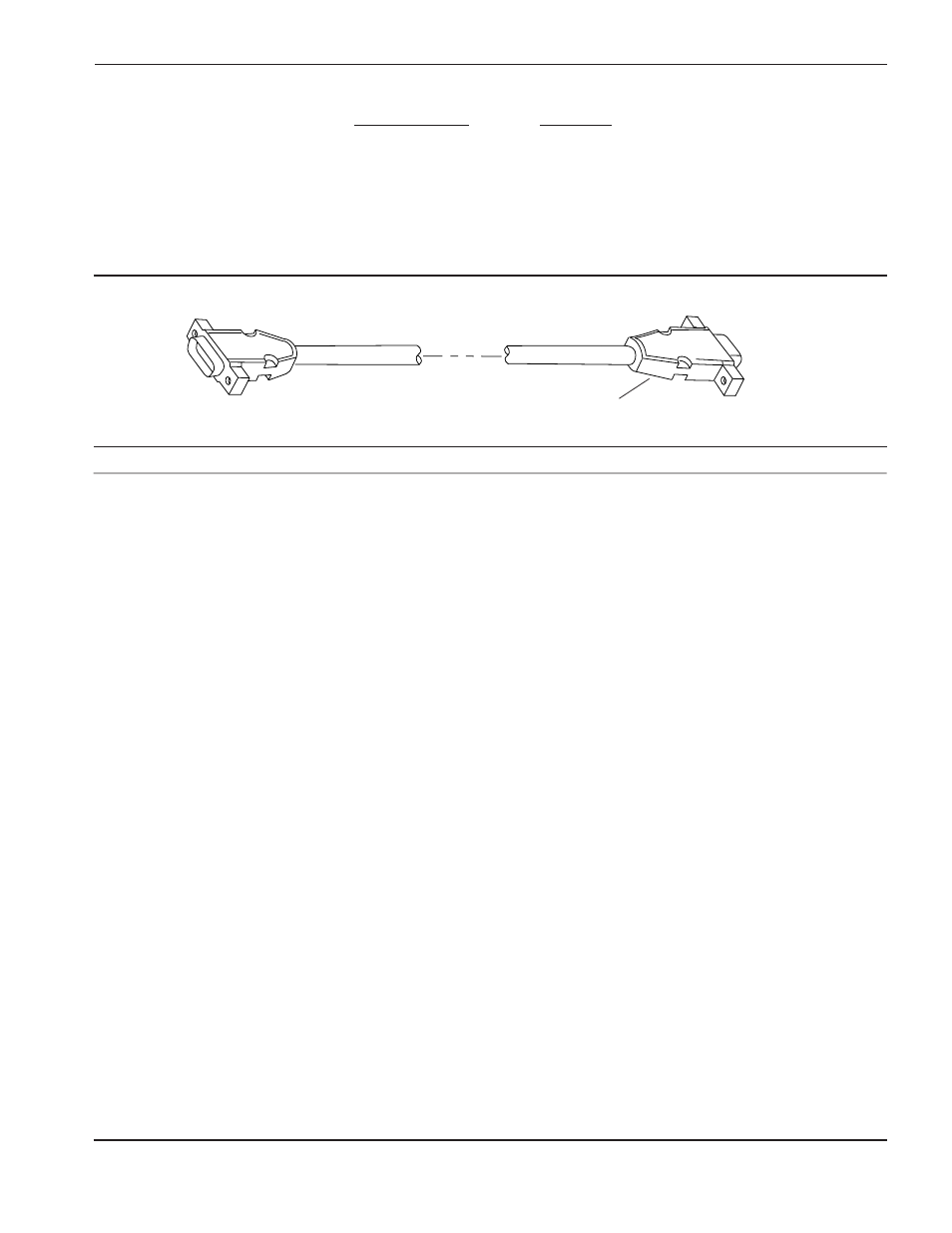

Figure 3-18
Câble d’interface télécommande – Numéros de référence et liste des signaux
