Command THC (Robotisé) Manuel d’instructions 3-21

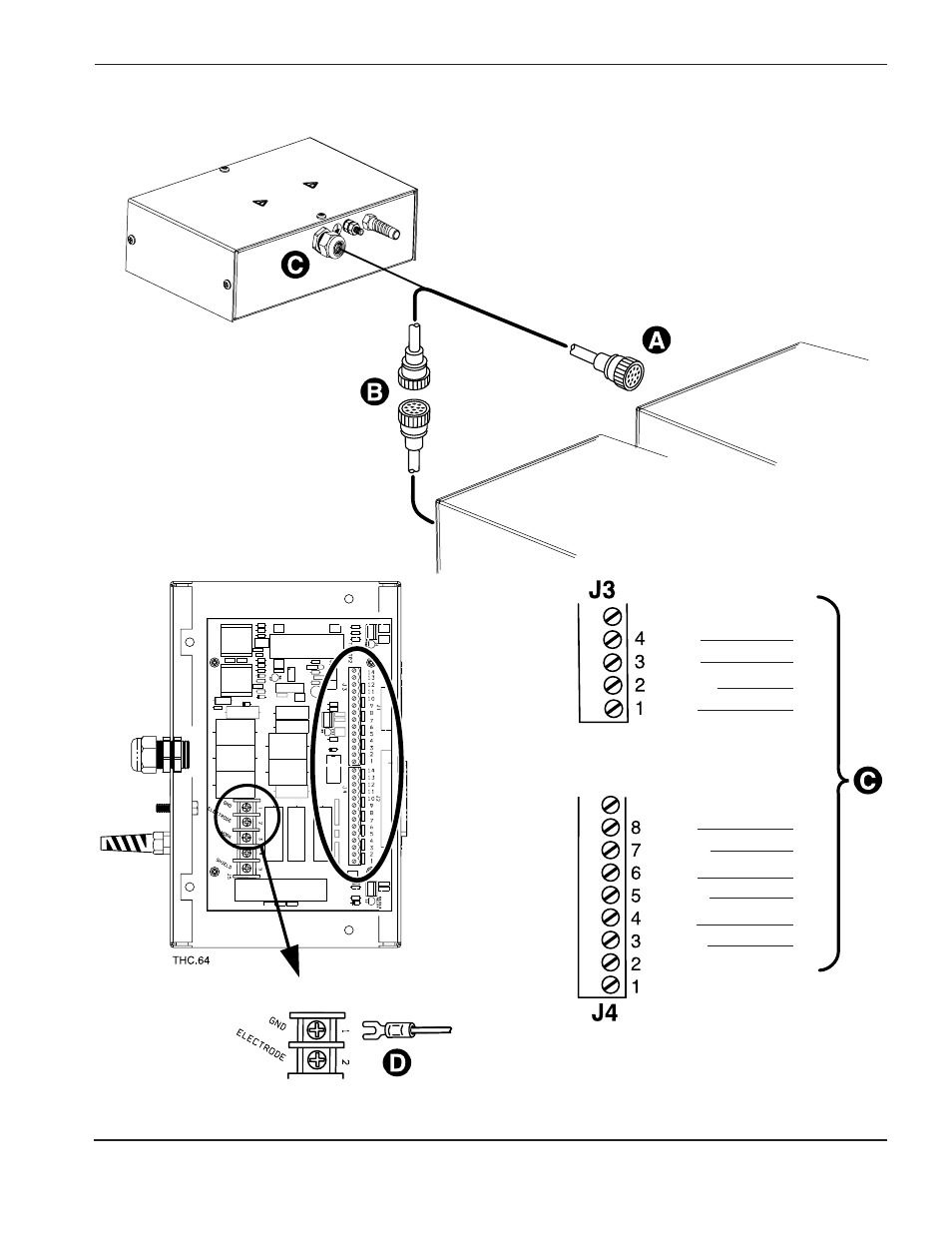

Figure 3-11 Connexions du câble d’interface de la source courant HD3070
Ensemble interface plasma
Ensemble interface
plasma
Source de courant
CNC
Arc pilote -
Arc pilote +
Transfert -
Transfert +
Fin de perçage -
Fin de perçage +
Pause d’allumage -
Pause d’allumage +
Amorçage plasma -
Amorçage plasma +
24V -
24V +
Fil vert
Fil noir
Fil orange
Fil noir
Fil noir
Fil blanc
Fil noir
Fil rouge
Fil noir
Fil jaune
