INSTALLATION
0
Command THC (Robotisé) Manuel d’instructions 3-13

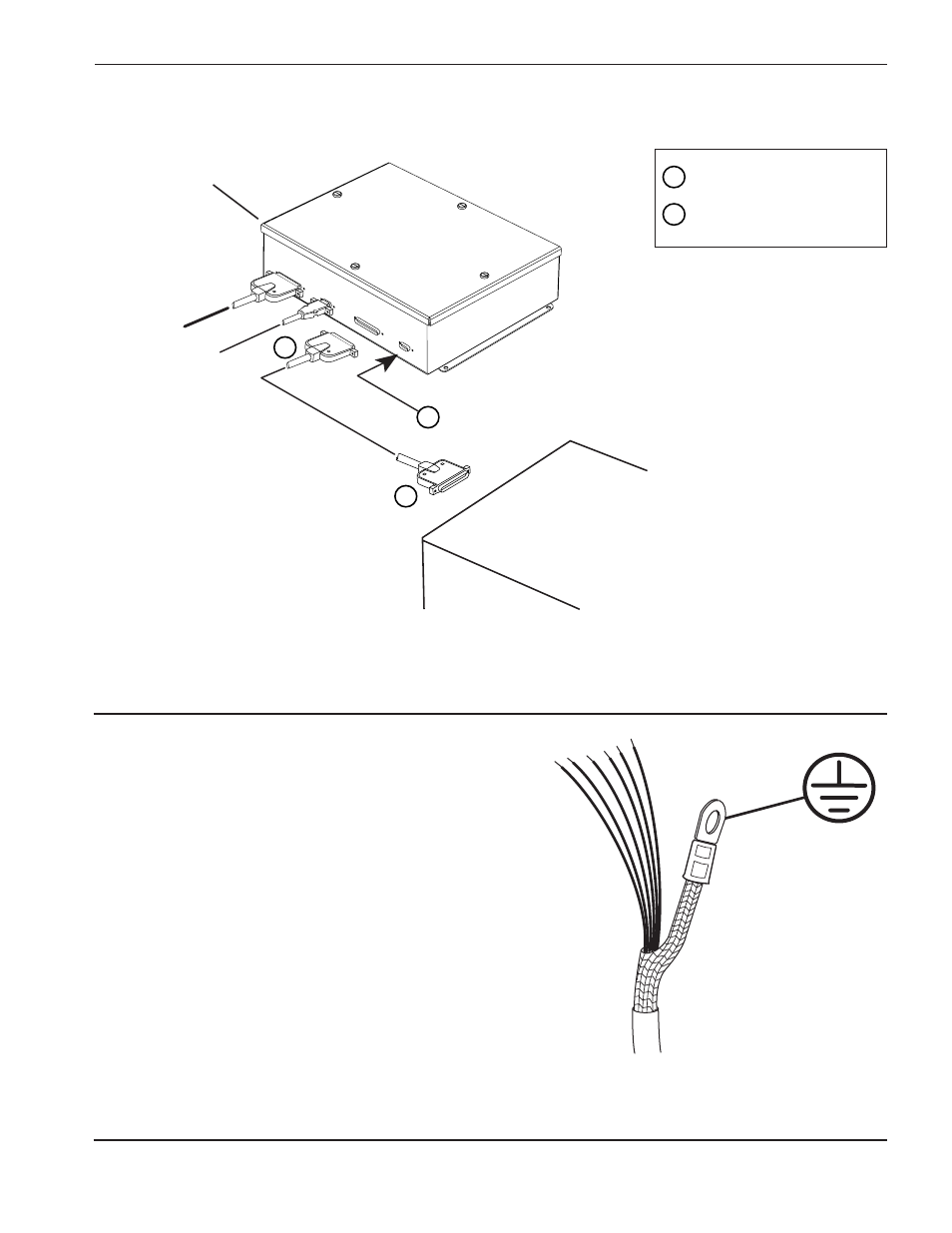

3. Connecter le câble d’interface machine comme l’illustre la figure 3-8.
Figure 3-8 Câble d’interface machine
Câble d’interface machine
Pas utilisé 2
1
SHIELD GROUND
Figure 3-9 Rétablir l’alimentation
électrique et le gaz
2
1
THC.87
1
Module de
commande THC
CNC
4. Si l’on doit enlever un connecteur de câble pour
effectuer l’installation, on doit placer une cosse à
l’extrémité de chaque fil y compris à l’extrémité du
blindage, sinon il peut y avoir des problèmes dans le
système. Voir figure 3-9.
