2-14 ArcWriter Manuel de l’opérateur
3
FONCTIONNEMENT
Avantages :
Apport de chaleur inférieur par rapport au plasma air.
Moins de déformation du matériau.
Autres aspects :
Le mélange argon-hydrogène est un gaz plus cher.
Le traçage en profondeur produit des scories.
Aciers inoxydables

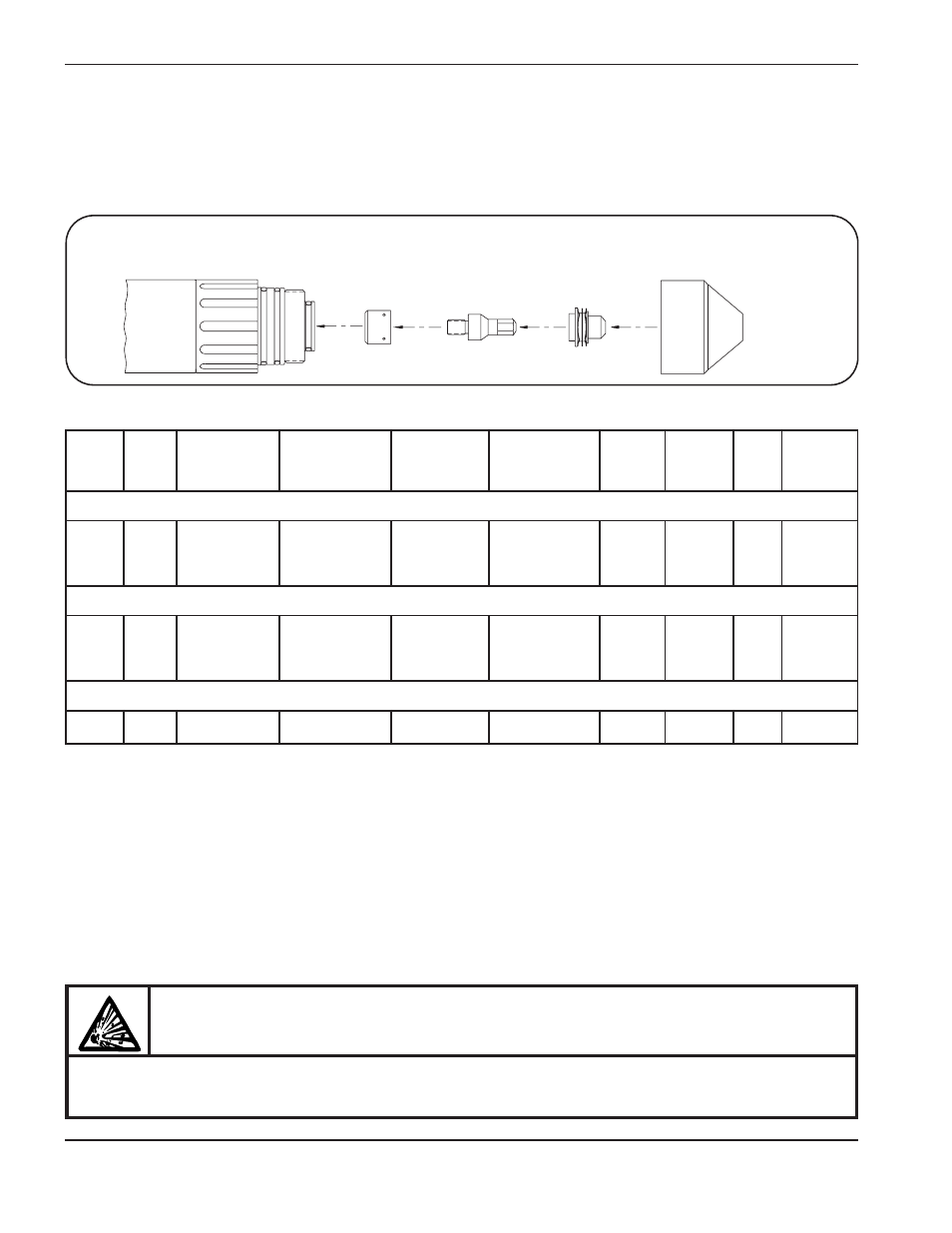

Plasma argon-hydrogène (H5) / protection air
Buse de protection
120453 Buse
120450 Diffuseur
120449 Électrode
120447 Corps de torche principal
120448
AVERTISSEMENT
Quand on utilise des mélanges argon-hydrogène, la teneur en hydrogène doit être de 5 % au
maximum. Au-dessus de cette teneur il y a un risque de mélange explosif.
Courant Tension Pression Pression Distance Vitesse de
d’arc d’arc gaz plasma gaz de protection torche-pièce déplacement Largeur Profondeur Durée Diamètre
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Traçage peu profond
6 72 70 4,8 60 4,1 2 3,81 0,76
≤
0,03
8 69 70 4,8 60 4,1 2 6,35 0,76
≤
0,03
Traçage profond
9 69 70 4,8 60 4,1 2 3,81 1,0 0,13
11 68 70 4,8 60 4,1 2 6,35 1,0 0,13
Embrèvement
8 70 4,8 60 4,1 2 0,5 300 1,3
