FONCTIONNEMENT
AVERTISSEMENT
Toujours débrancher la source de courant avant d’inspecter ou de remplacer les pièces de la torche.
Ne pas utiliser le circuit de verrouillage de sécurité du détecteur de buse de protection pour couper
l’alimentation de la source de courant quand on démonte la buse de protection en vue de remplacer
les pièces consommables.
Ne pas se fier sur le circuit de verrouillage de sécurité du détecteur de buse de protection pour
couper l’alimentation. Il sert uniquement de dispositif auxiliaire de sécurité.
Renseignements utiles
Remplacement des pièces consommables
Dévisser la buse de protection pour enlever les pièces consommables. Utiliser la clé mâle coudée de 7/32 po de
l’ensemble de pièces consommables pour enlever l’électrode. Vérifier si la buse est endommagée ou usée. Si
l’orifice de la buse est usé ou ovalisé, remplacer la buse. Inspecter l’électrode.
Si le centre de l’électrode a un cratère d’une profondeur supérieure à 1 mm, la remplacer. Vérifier l’état du
diffuseur : orifices bouchés, etc.
Replacer les pièces dans l’ordre indiqué à la figure 2-5. Chaque pièce ne s’adapte que dans un sens, aussi on ne
peut pas les placer à l’envers. De plus, on ne peut pas amorcer la torche si les pièces sont mal montées. Lubrifier
très légèrement les joints toriques et enlever tout excédent d’huile.
Une fois que le diffuseur, l’électrode (serrer sans forcer) et la buse sont bien en place, placer la buse de
protection et mettre sous tension. À l’arrière de la source de courant, placer le disjoncteur sur ON.
Buse de protection
120453 Buse
120450

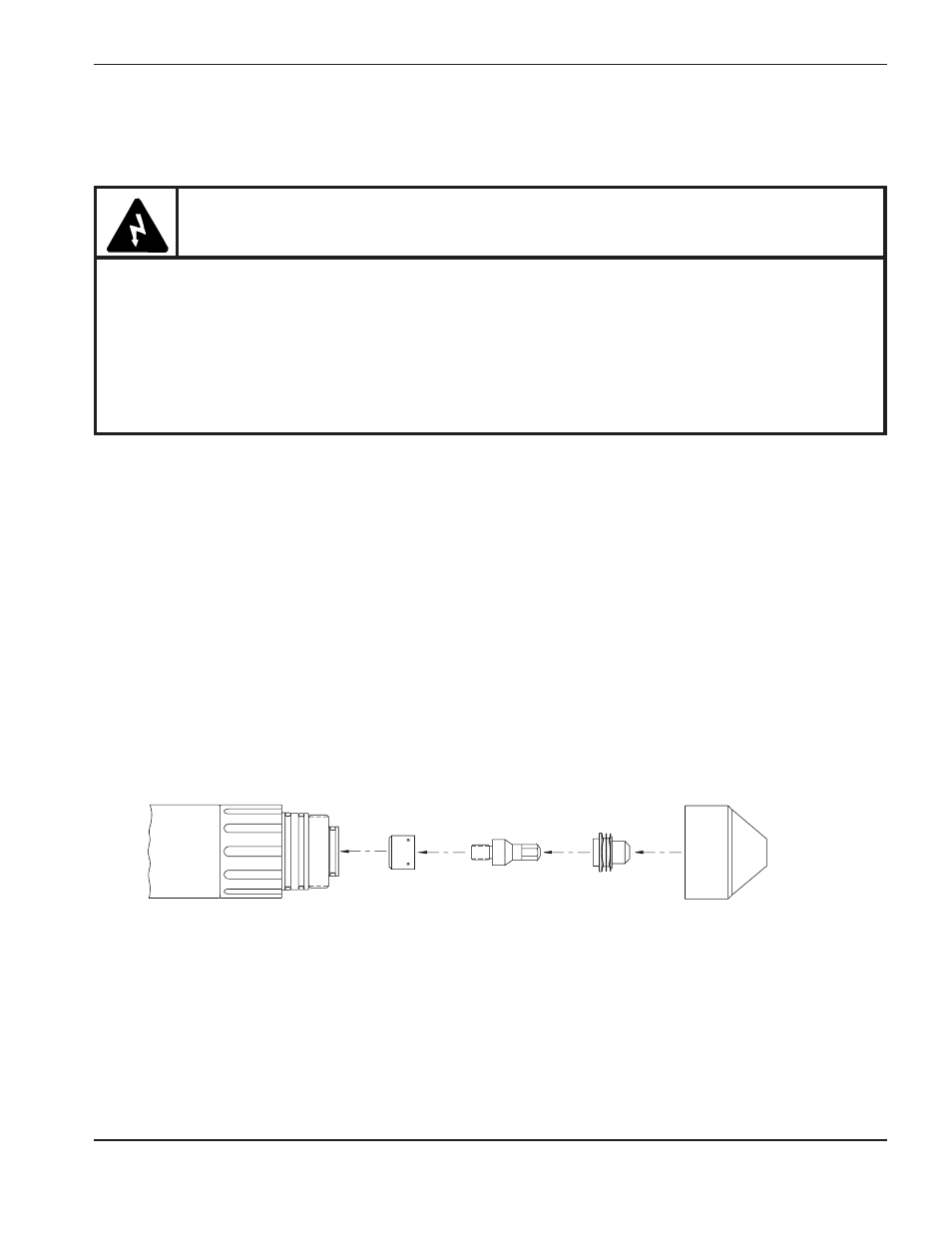

Figure 2-5 Pièces consommables
Diffuseur
120449 Électrode
120447 Corps de torche principal
120448
