2-4 ArcWriter Manuel de l’opérateur
3
FONCTIONNEMENT
Sous-ensemble du panneau de commande
• Boutons-poussoirs d’alimentation 1 et 0 (marche-arrêt)
Mettent sous tension ou coupent la source de courant et ses circuits de commande.
Note: Pour que le système fonctionne quand le panneau de commande est installé, le
disjoncteur et le bouton-poussoir d’alimentation 1 doivent être sur ON.
• Sélecteur à molettes AMPS (intensité)
Règle le courant de l’arc pour les travaux de marquage. La plage d’intensité va de 04 à 19 A.

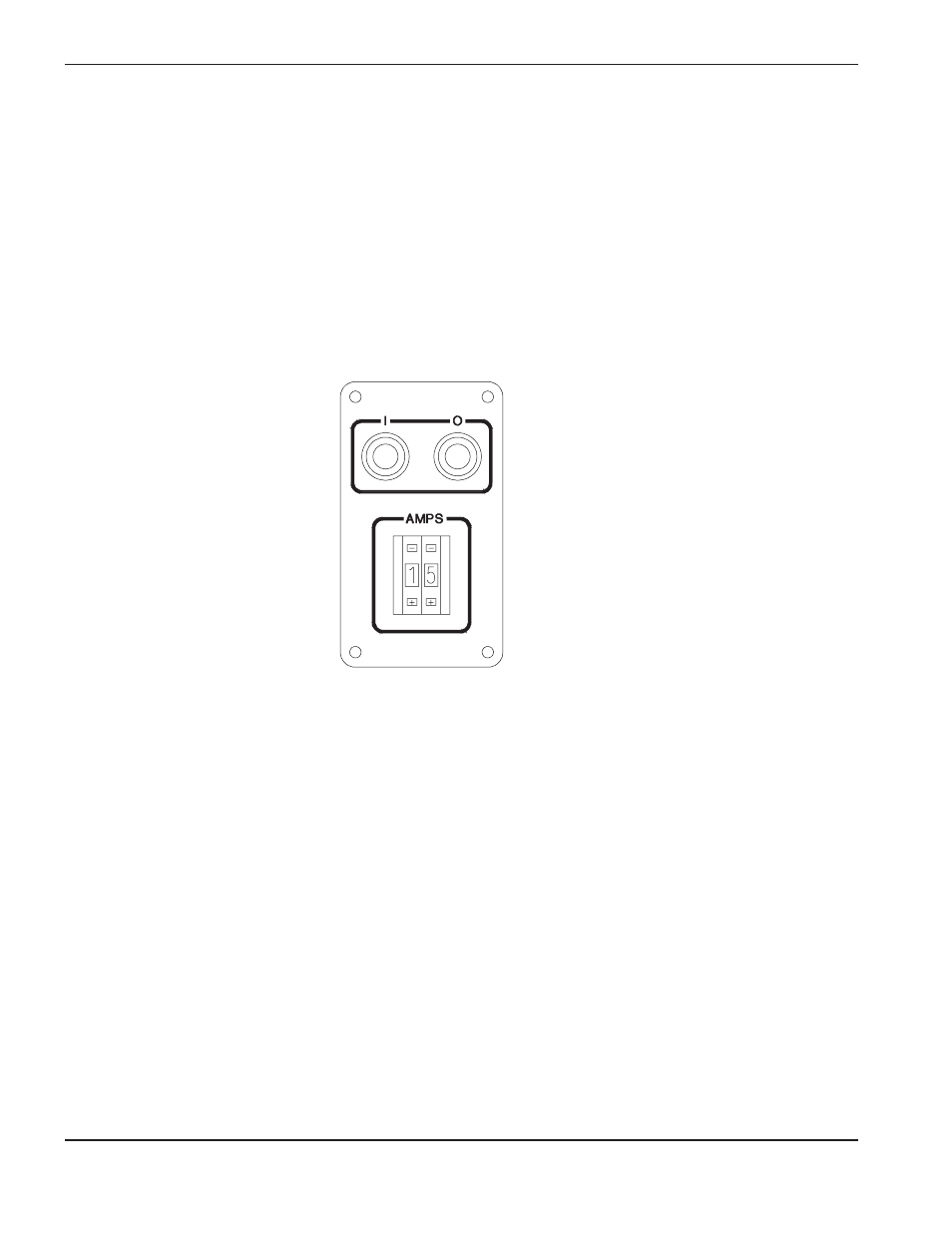

Figure 2-3 Panneau de commande
Consignes d’utilisation
1. S’assurer que le milieu de travail de l’opérateur ainsi que ses vêtements répondent aux exigences de sécurité
données à la section 1, Sécurité.
2. S’assurer que le système a été installé correctement.
3. A l’arrière de la source de courant, placer le disjoncteur sur ON. Actionner la commande c.a. de l’appareil à la
commande numérique par ordinateur ou au sous-ensemble du panneau de commande. Si les circuits de
verrouillage de sécurité sont établis les DEL POWER ON (alimentation) et GAS PRESSURE (pression des gaz)
doivent s’allumer. La DEL TEMPERATURE doit rester éteinte.
4. Régler les détendeurs de la façon suivante :
• Détendeur de gaz plasma – desserrer l’écrou de blocage derrière le bouton de réglage pour régler la
pression.
• Détendeur de gaz de protection – tirer le bouton de réglage vers le haut pour régler la pression.
