Basse pression de gaz – Hypertherm Plasma Arc Marking System Manuel d'utilisation
Page 18
ArcWriter
Manuel de l’opérateur
2-5
3
FONCTIONNEMENT
• Placer l’interrupteur de gaz TEST/RUN sur TEST. Régler les détendeurs de la façon suivante : gaz plasma
sur 4,8 bars et gaz de protection sur 4,1 bars.
• Placer l’interrupteur de gaz TEST sur RUN et bloquer les deux boutons de réglage.
5. Bien fixer le câble de retour à la table de travail (figure 2-4).
6. Voir les Tableaux des caractéristiques de fonctionnement à la fin de cette section qui donnent les réglages de
courant, de vitesse et de hauteur.
Basse pression de gaz
La pression d’entrée des gaz plasma et de protection aux détendeurs de l’ArcWriter doit être de 6,9 bars. Si la
pression d’un des gaz chute au-dessous de 2,7 bars, le pressostat PS1 ou PS2 arrête la source de courant et l’arc
s’éteint.
Verrouillage de sécurité du détecteur de buse de protection
Si le circuit de sécurité du détecteur de buse de protection détecte que la buse de protection de la torche est
desserrée, l’appareil s’arrête. On ne peut pas amorcer la torche tant que la buse de protection n’est pas serrée.
Une fois la buse de protection serrée, le circuit du verrouillage de sécurité est établi, et le courant alternatif est
commandé à la commande numérique par ordinateur ou au panneau de commande.
7. L’ArcWriter est maintenant prêt à fonctionner.
AVERTISSEMENT
L’arc pilote s’amorce immédiatement (pas de prégaz) quand le signal d’amorçage plasma est donné.

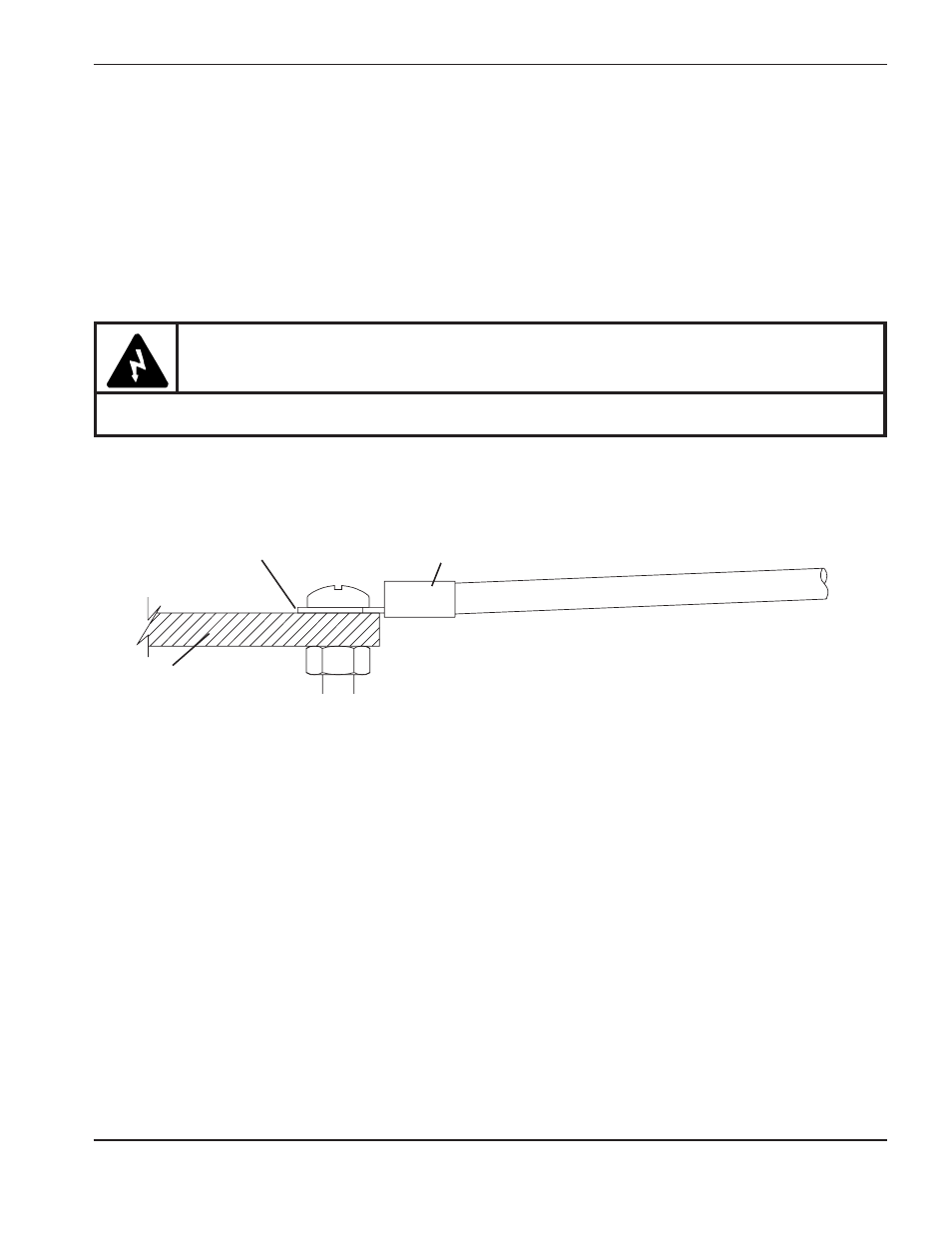

Figure 2-4
Connexion du câble de retour
Établir un bon contact métal-métal
Câble de retour
Table de travail
