13
EN-3001
EN-3004

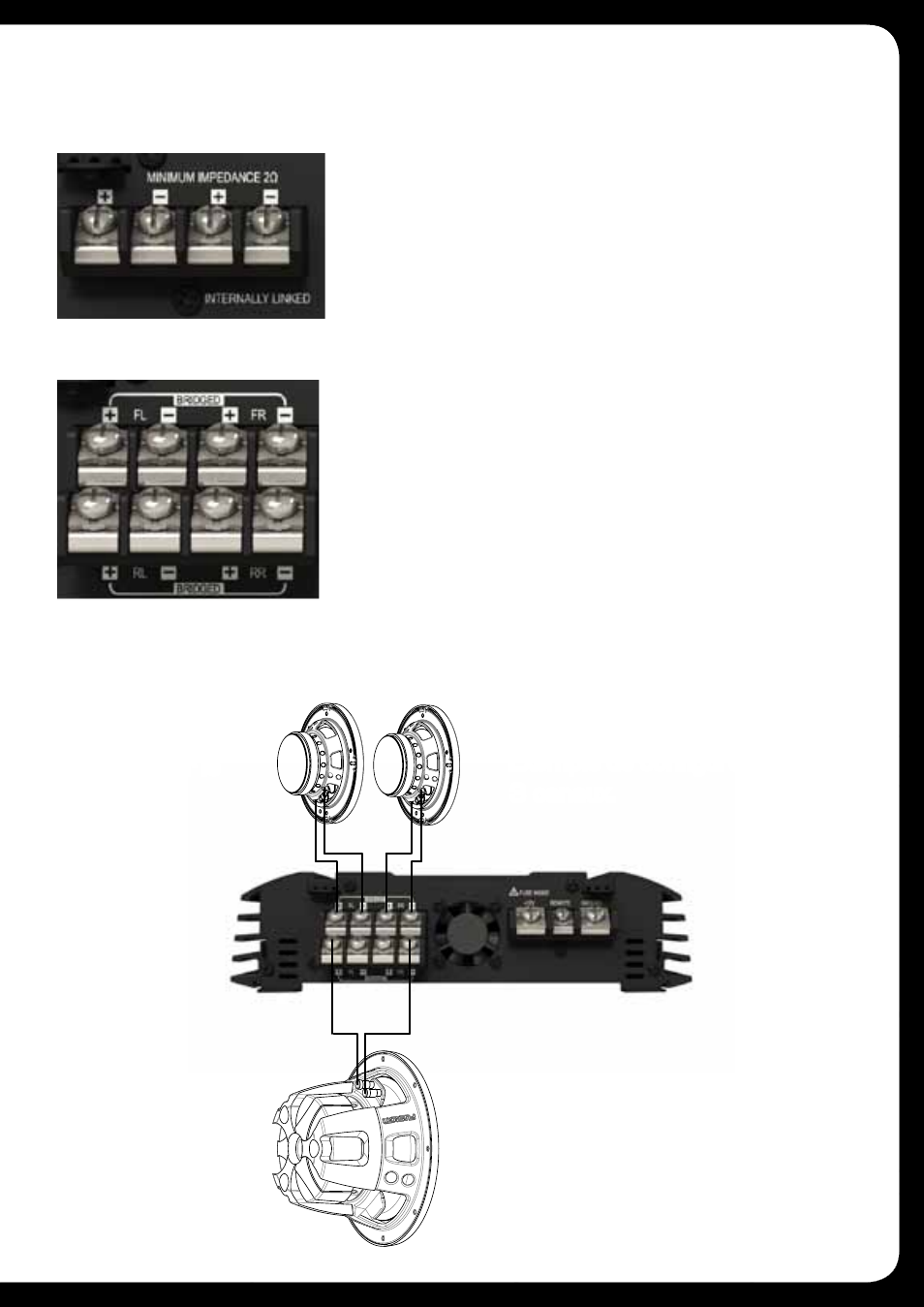

4B. SORTIE RELIÉE EN INTERNE
(EN-3001UNIQUEMENT) - BOBINES EN PARALLÈLE
L'amplificateur monobloc EN-3001 fournit une double
connexion
de sortie afin de simplifier le câblage lors de l'utilisation de
deux subwoofers ou d'un subwoofer à double bobine. Les
bornes positives et négatives sont connectées en interne ou
reliées en parallèle. Pour les subwoofers à double bobine (2 x
4 ohms) ou munis de deux bobines simples (4 ohm), branchez
chaque bobine sur une borne positive et négative. Pour un
subwoofer standard à bobine simple, branchez celle-ci sur une
borne positive ou négative.
4C. BRANCHEMENT AVEC PONTAGE
(EN-1502 ET EN-3004)
En connectant un haut-parleur ou un subwoofer à la borne
positive d'une voie et à la borne négative de l'autre voie, vous
combinez les sorties de deux voies en une seule. Cela vous
procure des niveaux plus élevés en sortie, comme mentionné
dans les caractéristiques, mais vous devez respecter
l'impédance de charge minimale, car le non-respect de cette
précaution endommagerait l'amplificateur.
EN-3004
Exemple de configuration
3 canaux.
Deux haut-
parleurs sur le
canal avant
(4 Ohm Subwoofer)
Pontés canaux arrière
