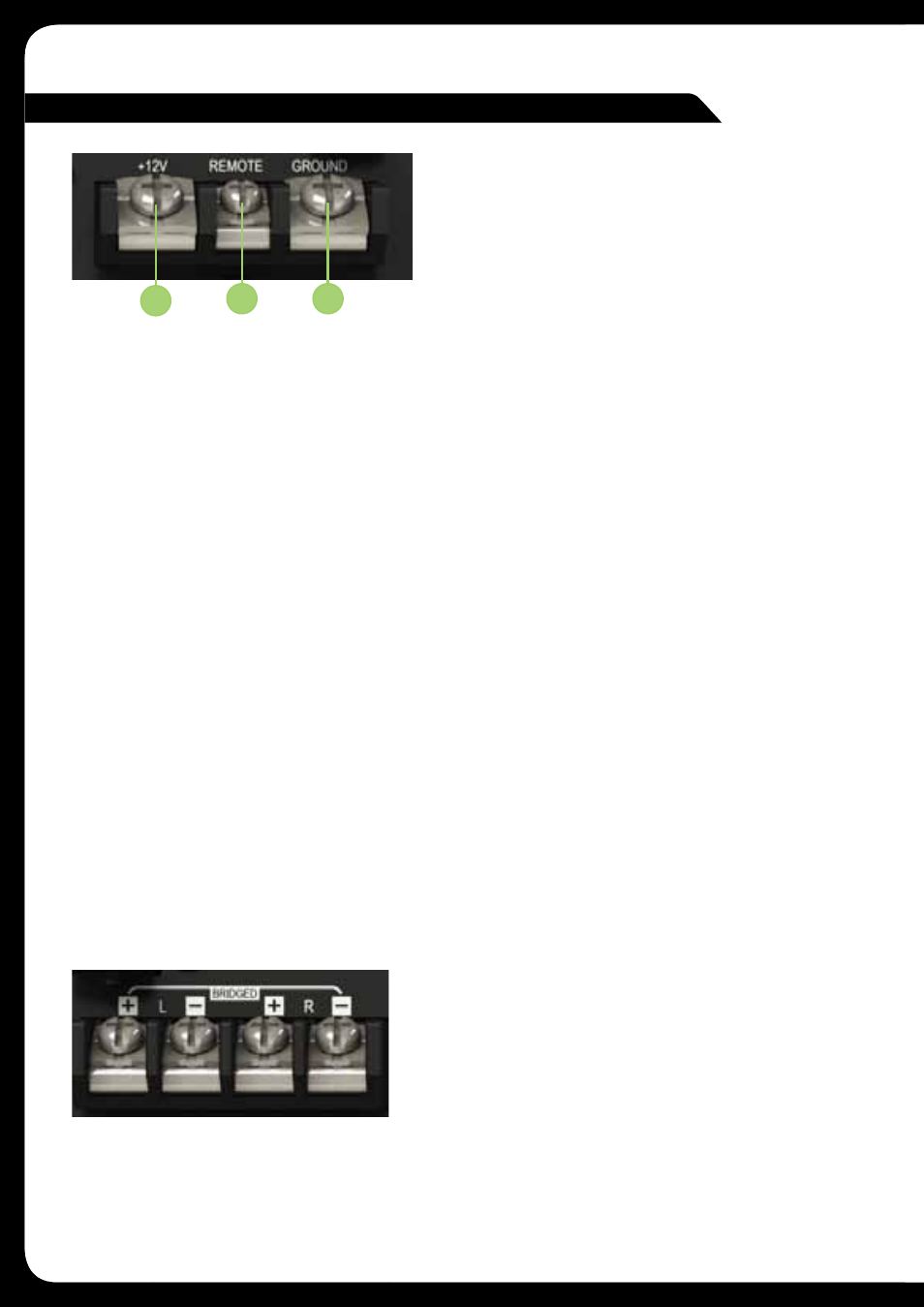

CONNEXIONS DE L'AMPLIFICATEUR
1. ALIMENTATION + 12 V
Assurez-vous que TOUTES les autres connexions de
câbles soient effectuées avant de connecter ce câble
à la batterie. Les amplificateurs FUSION doivent être
connectés directement à la borne 12 V de la batterie
à l'aide d'un câble de section appropriée. Commencez
par la batterie du véhicule puis faites courir le câble
jusqu'à l'amplificateur. FUSION recommande d'utiliser
des bagues en caoutchouc lors du passage des câbles
à travers un panneau métallique, afin d'éviter les arêtes
EN-1502 EN-3004 EN-3001
EN-1502
ou angles tranchants qui pourraient entamer le revêtement isolant du câble.Évitez de faire courir un
câble à proximité des éléments du moteur ou du système de chauffage. Un fusible ou un coupe-circuit
monté en série DOIT être installé à moins de 30 cm (12”) de votre batterie. Cela préviendra le risque
potentiel d'incendie provoqué par un court-circuit du câble d'alimentation (consultez le tableau des
caractéristiques pour déterminer les valeurs recommandées pour le fusible/coupe-circuit monté en
série). Branchez l'autre extrémité de votre câble d'alimentation à la batterie, mais souvenez-vous de
laisser le fusible ou le coupe-circuit ouvert jusqu'à ce que toutes les autres connexions de câbles soient
effectuées.
2. ALLUMAGE À DISTANCE
Ce branchement permet d'allumer l'amplificateur et doit être connecté au fil « Allumage à distance » de
l'unité principale. Si aucun n'est disponible, une source +12 V commutée doit être utilisée, telle qu'un fil
d'antenne alimentée ou un raccordement +12 V de type ACC (accessoire activé au démarrage). Si vous
utilisez des sources de haute puissance (pour vos haut-parleurs) et qu'un fil d'allumage à distance n'est
pas disponible, alors le commutateur « AutoTurn-On » doit être réglé sur audio.
3. MASSE
Branchez d'abord le câble de masse/terre à votre amplificateur. Assurez-vous que son emplacement
soit adapté à cet usage (de préférence sur le châssis ou le plancher). Examinez la zone que vous
souhaitez utiliser afin de vous assurer qu'elle est exempte de fils, de prises de vide et de durits de
freinage ou d'essence. Utilisez une brosse métallique ou du papier de verre pour exposer la surface
du métal nu, ce qui fournira un meilleur contact électrique pour votre connexion à la masse. Utilisez la
même section pour vos câbles de masse et d'alimentation. Fixez le câble de masse au point de mise à
la masse à l'aide d'un boulon, d'une rondelle en étoile et d'un écrou. Appliquez du silicone à vulcanisation
neutre sur le boulon et le métal nu afin de prévenir l'infiltration d'eau et la formation de rouille. Branchez
l'autre extrémité de votre câble de masse à l'amplificateur.
4A. BRANCHEMENT DE LA SORTIE
HAUT-PARLEUR
Assurez-vous que la polarité soit respectée lors du
branchement des haut-parleurs/subwoofers.
Haut-parleur d'une impédance d'au moins 2 ohms pour
un fonctionnement en stéréo (par voie).
Haut-parleur d'une impédance d'au moins 4 ohms pour
un fonctionnement avec pontage.
1 3 2
