7 DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
AssemblAge
4
1
2
2
3
8
4
5
6
7
9
10

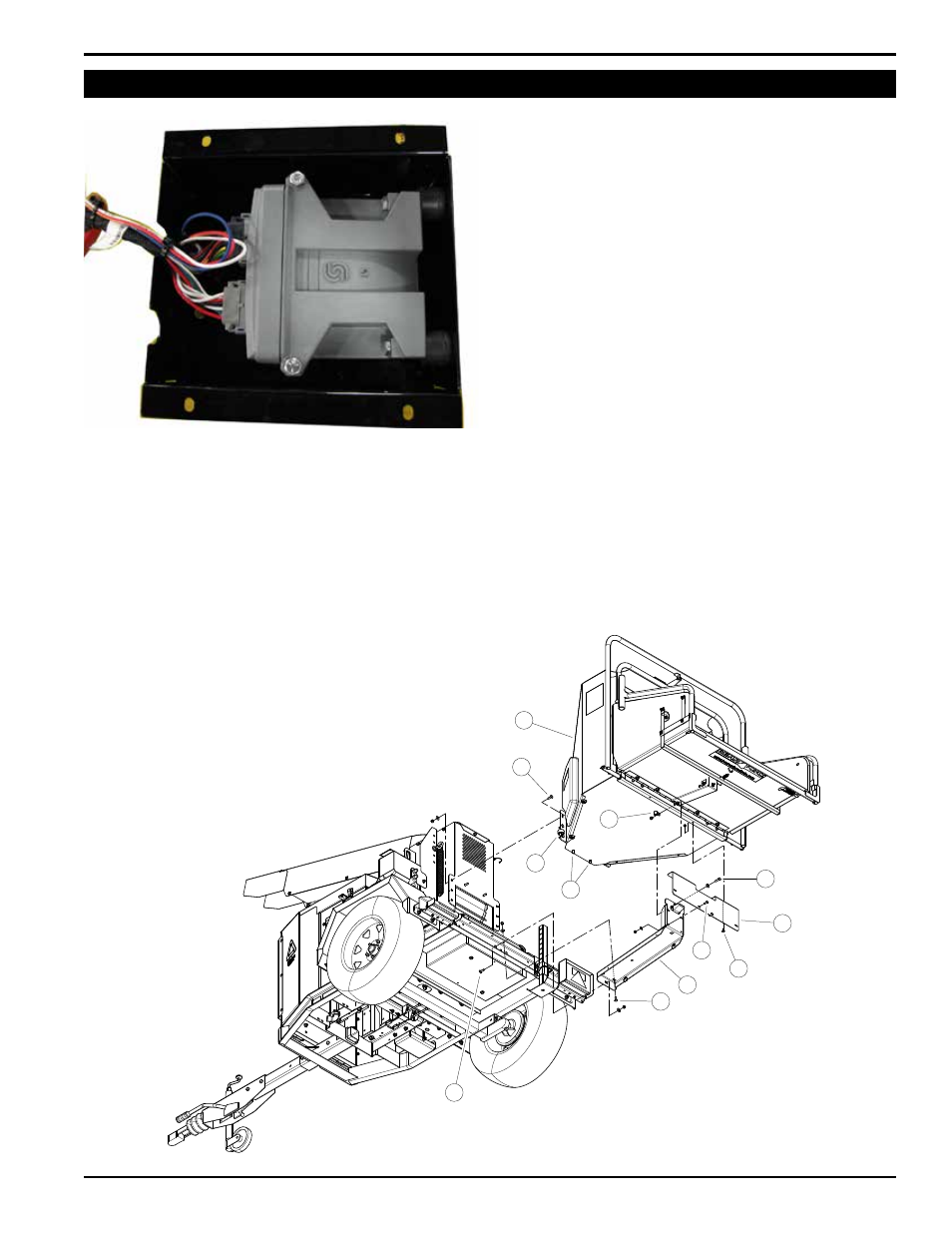

Figure 2.2, Conexión de la caja de control
Figure 2.3, Fixation de la goulotte d’alimentation CH611DH - Conforme aux normes CE
2.2 INSTALLATION DE LA GOULOTTE D’ALIMENTATION - CONFORME AUX NORMES CE
MODELOS CONFORME CON LAS NORMAS DE
CE (CON BARRA DE SEGURIDAD)
1. Montez la trémie d’alimentation (1) sur le corps de la
déchiqueteuse à l’aide de huit boulons de carrosserie (2) de
3/8 x 1-1/4 po., deux boulons de carrosserie (4) de 3/8 x 1
po. et d’écrous de sécurité nylock de 3/8 po et de rondelles
plates. Aux deux emplacements des boulons supérieurs et
inférieurs, insérez les boulons de l’intérieur de la protection du
rouleau d’alimentation. les six autres boulons se montent sur
les brides externes du carter du rouleau d’alimentation et de
la trémie d’alimentation. Un étrier revêtu (3) est boulonné sur
le corps de la déchiqueteuse au niveau du trou de montage
inférieur. Il faut retirer cet étrier et ce boulon puis le refixer
sur la trémie d'alimentation dans la même position. Ne le
serrez pas encore à fond.
2. Un étrier revêtu (7) est aussi boulonné sur la partie inférieure
de la trémie d’alimentation au niveau de la charnière. Il faut
enlever le boulon (6) de 3/8 x 1-1/4" et l’étrier pour faire passer
le faisceau de fils à travers l’étrier. REMARQUE: Ce même
boulon sera utilisé pour attacher le support (5) de la trémie
à la trémie d’alimentation.
3. Montez le support de la trémie (5) sur le châssis de la
déchiqueteuse à l’aide de deux boulons à tête carrosserie
de 3/8 x 1 po, deux boulons à tête carrosserie de 3/8 x 1-1/4
po, et rondelles et écrous de sécurité nylock.
4. Montez le support de la trémie sur la trémie d’alimentation au
niveau de la charnière en utilisant le boulon à tête hexagonale
de 3/8 x 1-1/4 po, l’étrier revêtu (avec le faisceau de fils
passant au travers) ainsi que la rondelle et l’écrou, retirés
à l’étape 3..
5. Boulonnez le support de la plaque d’immatriculation (8)
sur le support de la trémie comme illustré, à l’aide de deux
boulons de carrosserie (9) de 5/16 x 1 po, deux boulons de
carrosserie (10) de 5/16 x 3/4 po, et rondelles et écrous de
sécurité nylock
6. À présent reprenez et serrez à fond les boulons et les écrous
qui attachent la trémie d’alimentation au carter.
7. Raccordez les fils provenant de la trémie d’alimentation
aux connecteurs situés en-dessous du carter du rouleau
d’alimentation de la déchiqueteuse. la couleur des attaches
de câble sur les fils de la déchiqueteuse indiquent à quels
fils ils doivent être raccordés.
