ASSEMBLAGE
2
2.1 INSTALLATION DE LA GOULOTTE D’ALIMENTATION - NON CONFORME AUX NORMES CE
Il SERA NÉCESSAIRE D’UTIlISER UN TREUIl
OU UN AUTRE APPAREIl DE lEVAGE CERTIFIÉ
POUR AlIGNER CORRECTEMENT ET FIxER lA
GOUlOTTE À lA MACHINE.
NOTICE

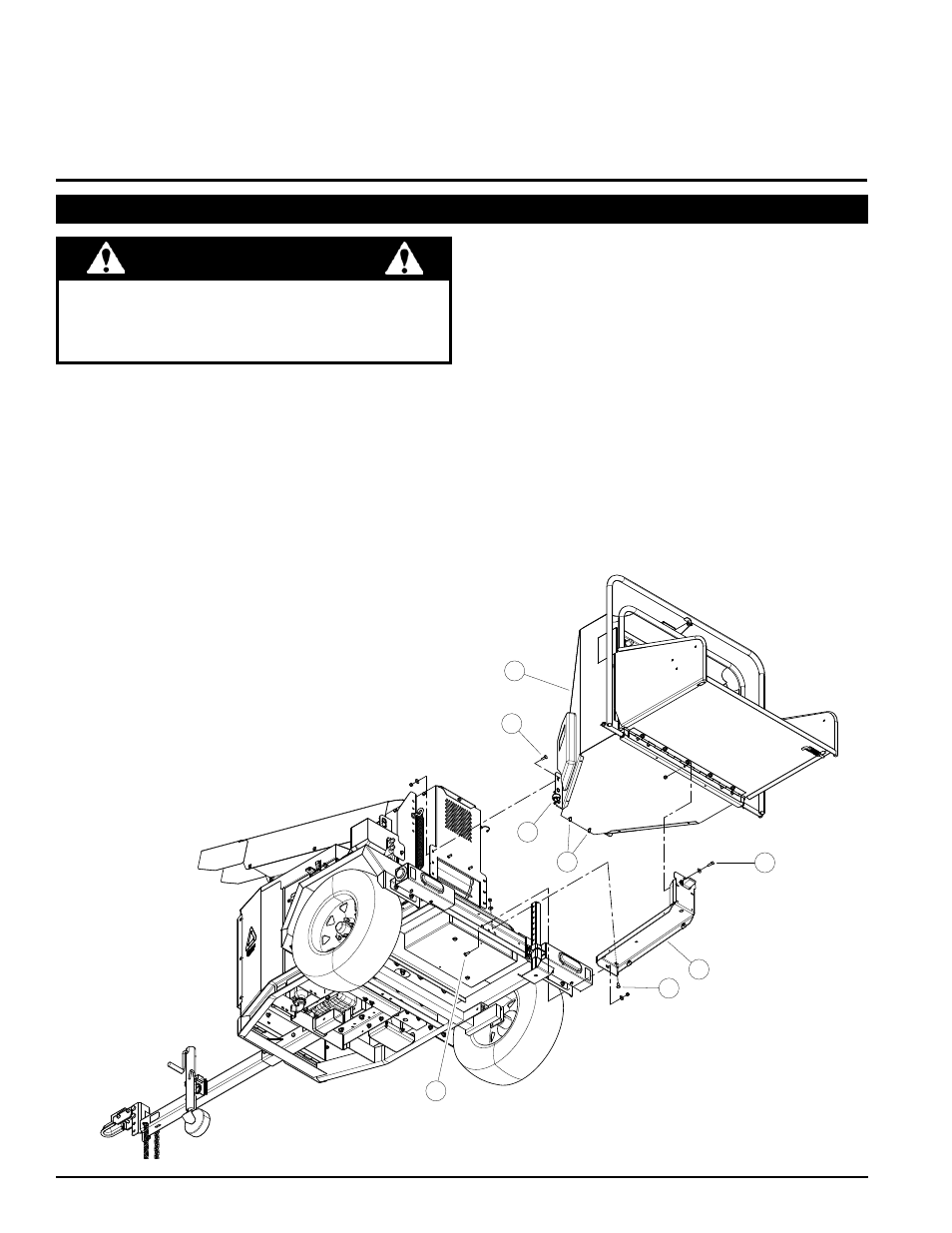

Figure 2.1, Fixation de la goulotte d’alimentation CH611DH - Non Conforme aux normes CE
MODÈLES CONFORMES AUX NORMES HORS
CE (SANS BARRE DE SÉCURITÉ)
1. Montez la trémie d’alimentation (1) sur le corps de la
déchiqueteuse à l’aide de huit boulons de carrosserie (2) de
3/8 x 1-1/4 po., deux boulons de carrosserie (4) de 3/8 x 1
po. et d’écrous de sécurité nylock de 3/8 po et de rondelles
plates. Aux deux emplacements des boulons supérieurs
et inférieurs, insérez les boulons de l’intérieur du carter du
rouleau d’alimentation. les six autres boulons se montent sur
les brides externes du carter du rouleau d’alimentation et de
la trémie d’alimentation. Un étrier revêtu (3) est boulonné sur
le corps de la déchiqueteuse au niveau du trou de montage
inférieur. Il faut retirer cet étrier et ce boulon puis le refixer
sur la trémie d'alimentation dans la même position. Ne le
serrez pas encore à fond.
2. Montez le support de la trémie sur le châssis de la
déchiqueteuse à l’aide de deux boulons de carrosserie de
3/8 x 1 po, un boulon de carrosserie de 3/8 x 1-1/4 po et
rondelles et de deux écrous de sécurité nylock.
3. Montez le support de la trémie (5) sur la charnière de la trémie
d’alimentation en enlevant le boulon à tête hexagonale (6)
de 3/8 x 1-1/4 po existant ainsi que la rondelle et l’écrou,
puis remettez-les au même endroit pour fixer le support de
la trémie.
4. À présent reprenez et serrez à fond les boulons et les écrous
qui attachent la trémie d’alimentation au carter.
5. Raccordez les fils provenant de la trémie d’alimentation
aux connecteurs situés en-dessous du carter du rouleau
d’alimentation de la déchiqueteuse. la couleur des attaches
de câble sur les fils de la déchiqueteuse indiquent à quels
fils ils doivent être raccordés.
