Réglage
du câble
Description

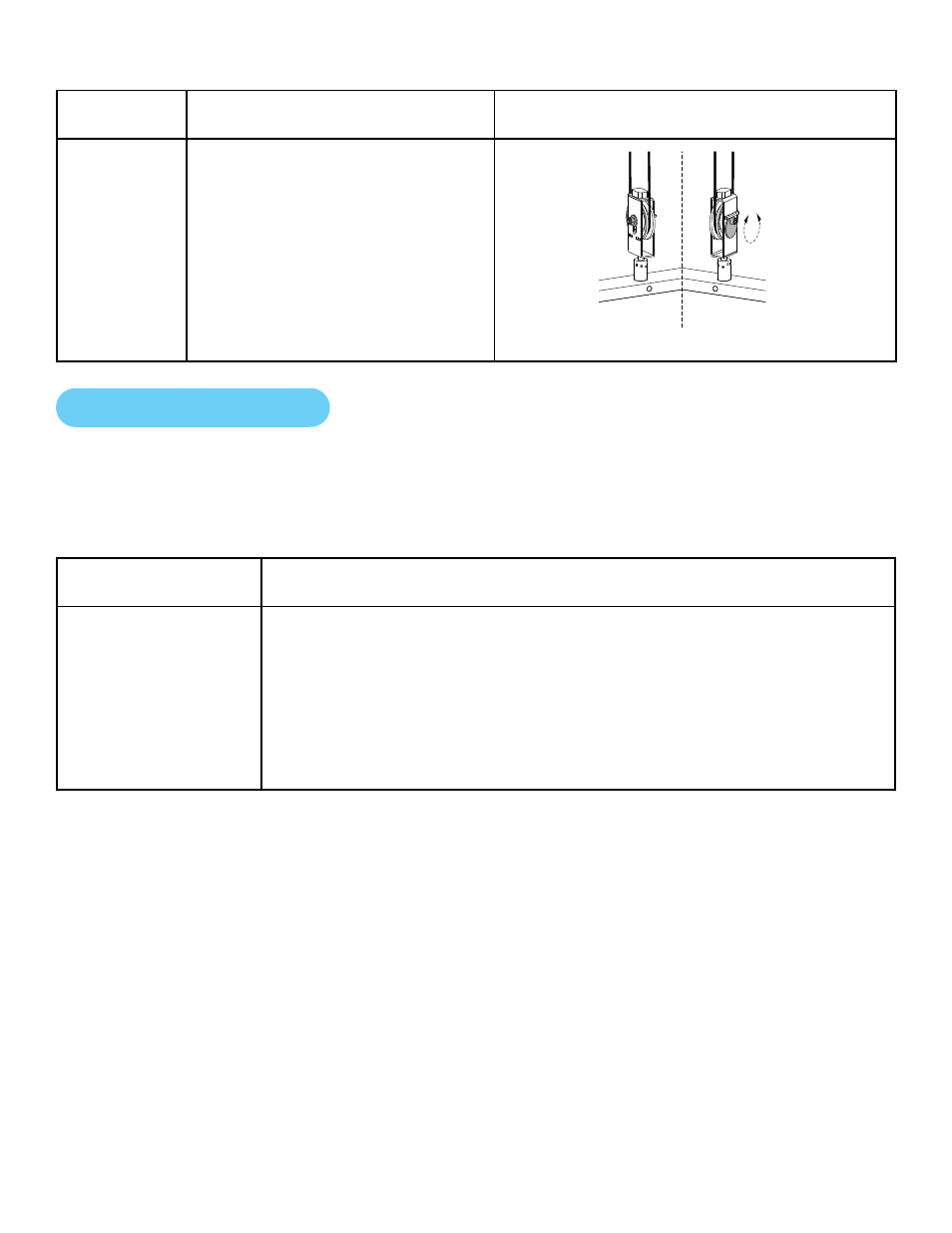

Schéma
Réglage de
l’extrémité de
came
Ce type de réglage nécessite un
boulon de réglage sur le support
de poulie. Desserrer l’écrou et faire
tourner le boulon de came pour
régler le câble.
Écrou
Réglage du
boulon de came
Réglage des courroies
Outils requis
•
Clé de 5,6 mm (7/32 po)
•
Clé dynamométrique (Nm)
Réglage des
courroies
Mesure
Courroie lâche
1. Desserrer les vis de calage à l’aide d’une clé Allen de 5,6 mm
(7/32 po).
2. Tendre la courroie.
3. Fixer la courroie en place à l’aide des vis de calage.
4. Serrer les vis à un couple de 35-40 Nm.
5. Vérifier que la courroie se déplace sans à-coups et s’achemine
directement du support de la poulie supérieure à la pince
de courroie de la tour d’haltères
