21
Guide du propriétaire Cybex

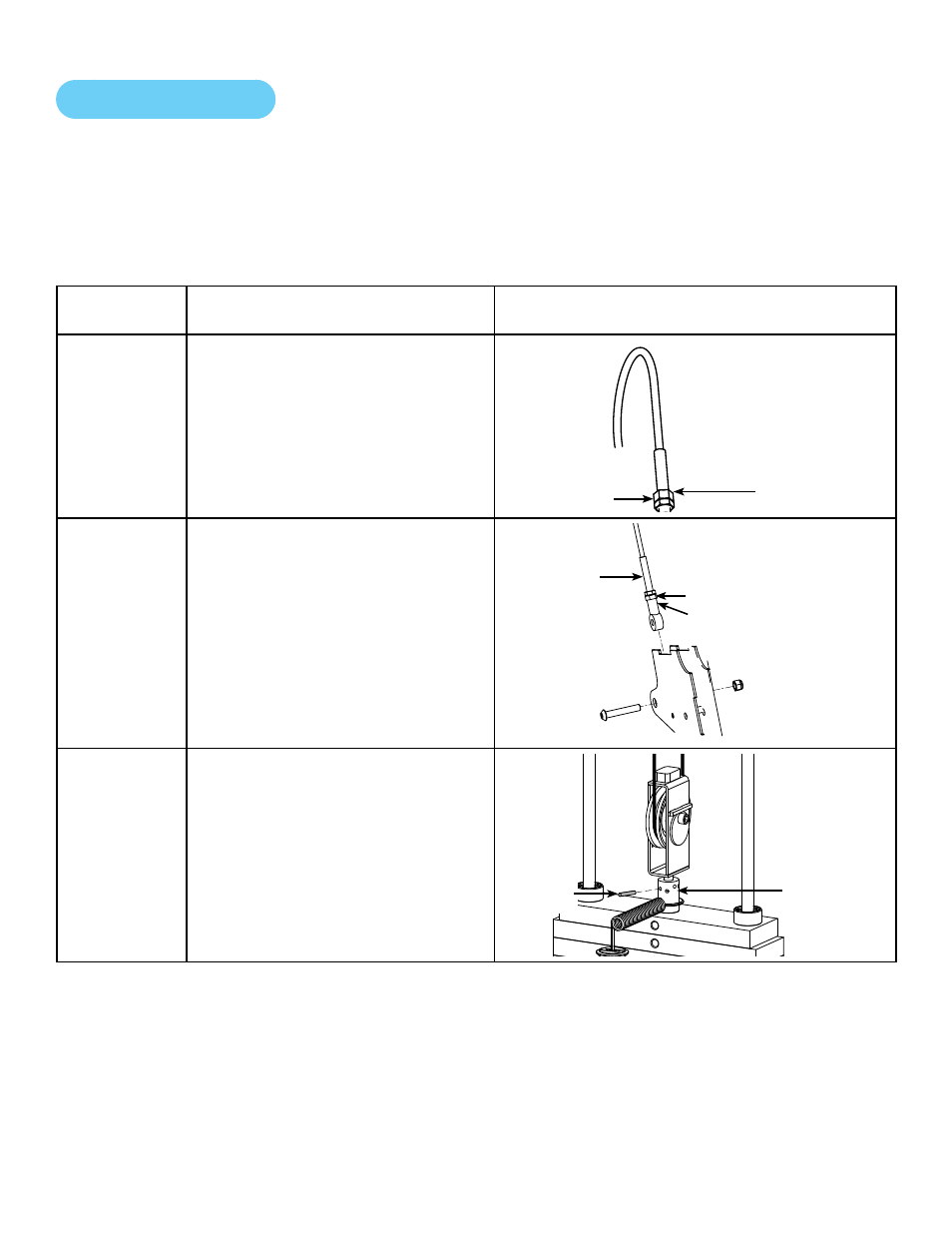

Réglage du câble
Outils requis
Clé de 5,6 mm (9/16 po) (2)
Quatre types de réglage de la tension de câble sont effectués sur les systèmes d’entraînement de la
force musculaire Cybex :
Réglage
du câble
Description Schéma
Réglage des
contre-écrous
Ce type de réglage nécessite
un contre-écrou et un écrou de
réglage de la tension au niveau
de l’extrémité de came de câble
pour le réglage primaire. L’autre
extrémité du câble se règle
généralement au moyen d’une
goupille cylindrique.
Écrou de réglage
de la tension
Contre-écrou
Réglage de
l’extrémité
de tige
Ce type de réglage nécessite une
vis d’assemblage à six pans creux
qui fixe un embout à rotule de câble
à l’appareil. Ce réglage consiste
essentiellement à tourner ce palier
à embout. L’autre extrémité du
câble se règle généralement au
moyen d’une goupille cylindrique.
Extrémité
de câble
Contre-écrou
Palier à embout
de câble
Vis à chapeau
à tête creuse
Écrou auto-freiné
en nylon
Réglage au
moyen d’une
goupille
cylindrique
Ce type de réglage nécessite une
goupille cylindrique et une série de
trous dans le connecteur de poids
supérieur de la tour d’haltères.
Connecteur
de poids
supérieur
Goupille
cylindrique
