3. Glisser la courroie dans la fente du serre-joints à courroie.
4. Vérifier que la courroie et la fiche sont correctement installées. Ne pas installer la fiche à
l'envers.

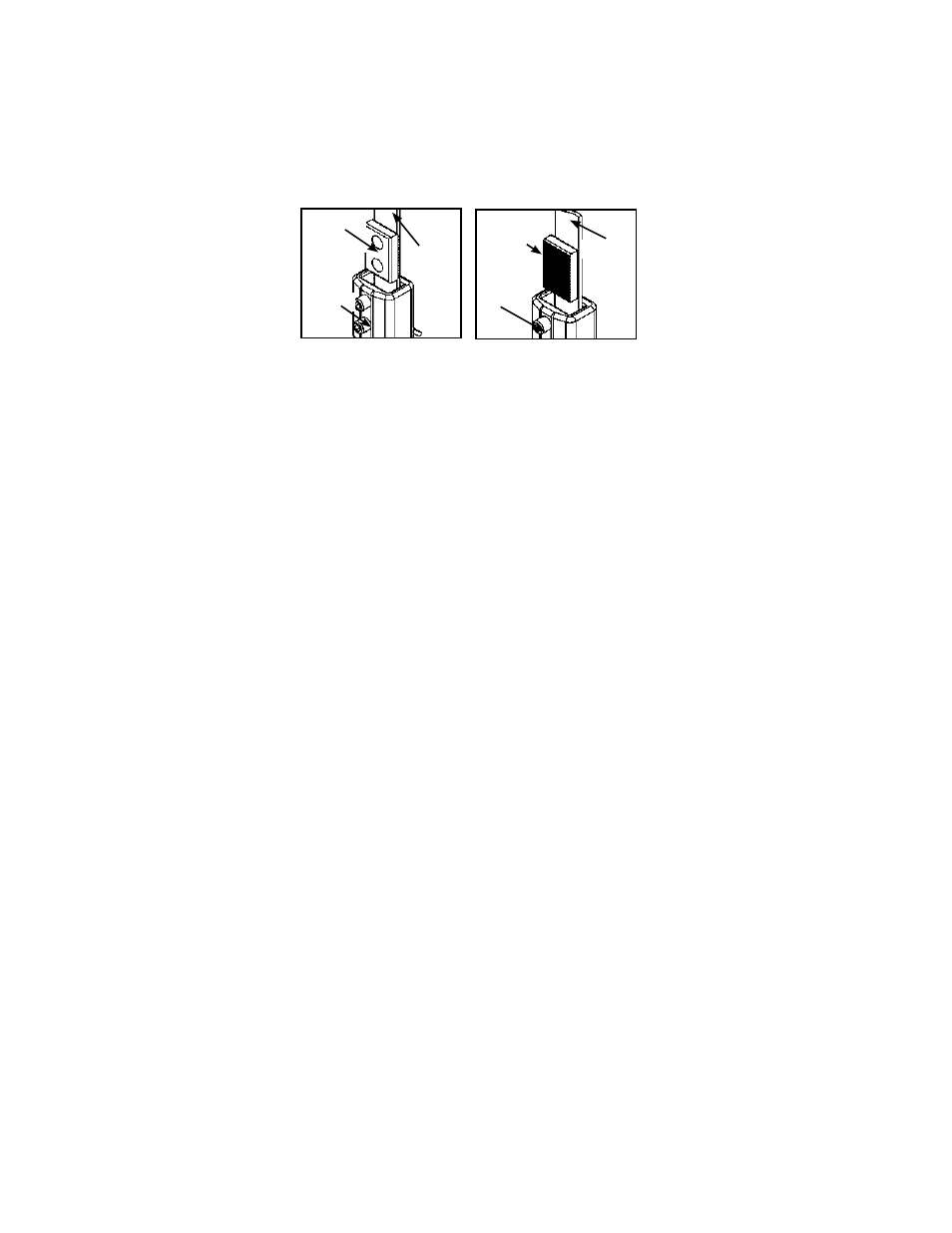

Correct acheminement de la courroie Incorrect acheminement de la courroie
Tige
Pièce
d'insertion
Tige
Courroie
Pièce
d'insertion
Courroie
5. Tendre la courroie et la fixer dans le serre-joints au moyen des deux vis de serrage.
6. Serrer les vis de pression au couple de 300-350 lb/po.
7. Placer la cheville du chargeur de poids dans chaque plaque pour vérifier que l'installation est
réussie.
8. Simuler le fonctionnement normal en levant et abaissant le poids supérieur sans sélectionner
aucune résistance.
9. Placer la cheville du chargeur de poids dans chaque plaque pour vérifier que l'installation est
réussie.
10. Déplacer le poids supérieur vers le haut et vers le bas en simulant le fonctionnement normal
(sans sélectionner aucune résistance).
11. Vérifier que la courroie bouge en douceur et qu'elle est acheminée directement de la poulie
supérieure au serre-joints de courroie des poids.
12. Tourner le bouton Increment Weight Adjusting (Réglage par pas du poids) pour sélectionner
0 lb ou 0 kg.
Installer le carter arrière.
1. Monter le carter en place.
2. Commençant au bas, replacer les deux BHSCS pour monter la fixation du support inférieur
au carter.
3. Installer sans serrer les BHSCS restantes qui fixent le carter.
4. Serrer toutes les BHSCS.
