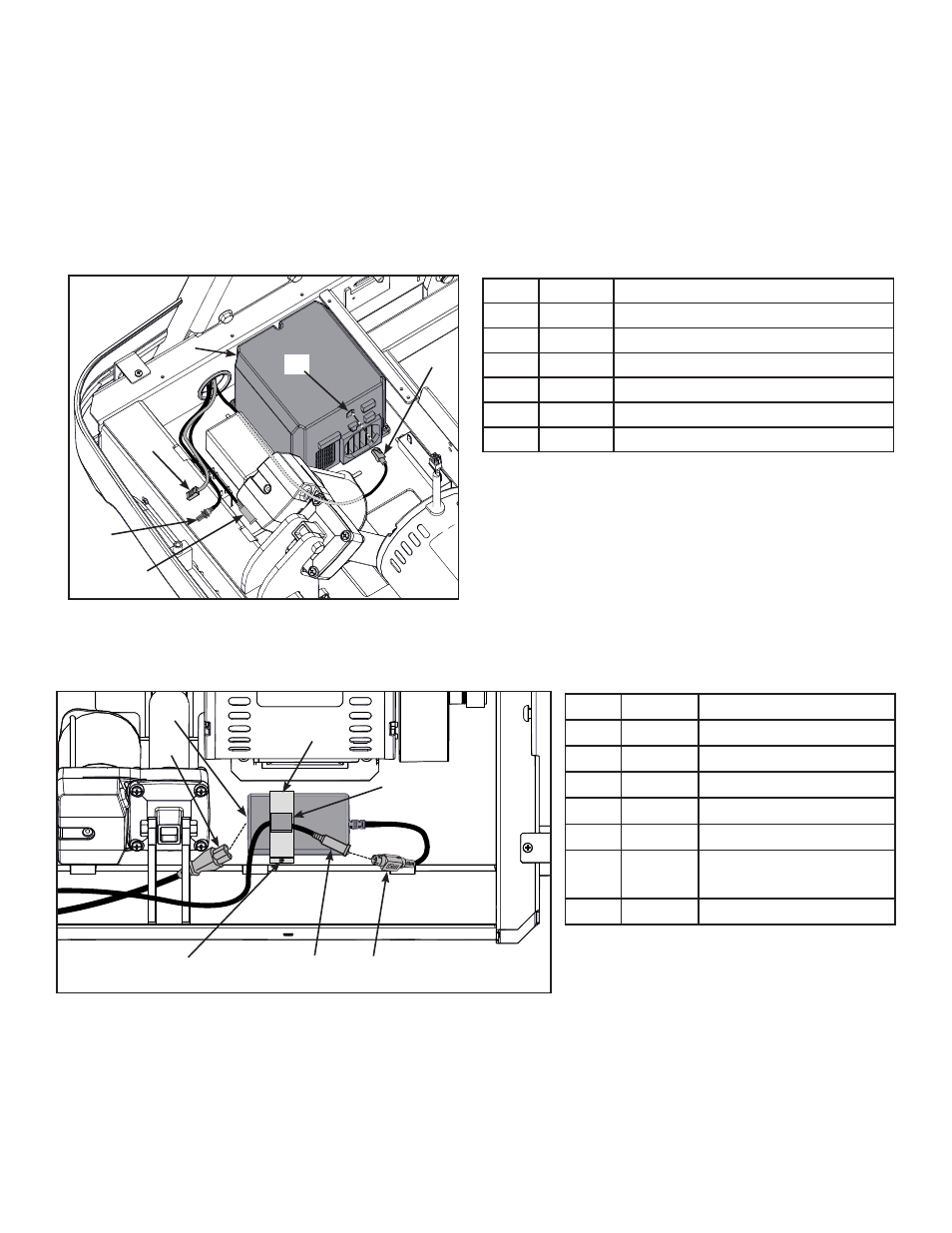

Connectez le câble d’affichage
Le câble d’affichage et le câble CSAFE possèdent les mêmes connecteurs. Le câble d’affichage est
noir et le câble CSAFE est rouge.
1. Faites passer les câbles sous tous les autres câbles et orientez-les vers la semelle du châssis.
2. Branchez le câble d’affichage, situé en dessous de l’assemblage du montant dans le port de
communication du contrôleur.
3
4
5
6
2
1
Article Description
1
2
Contrôleur
2
4
Port de communication
3
13
Câble d'affichage, noir
4
13
Câble CSAFE, rouge (en option)
5
Câble coaxial (en option)
6
Câble d’alimentation
Installez le cordon d’alimentation
1. Fixez le cordon d’alimentation à la base à l’aide d’une pince et d’une vis.
6
2
7
4
3
1
5
Article Description
1
Câble CA
2
7
Prise d’alimentation
3
8
Pince
4
8
Pince de câble gris
5
9
Vis
6
Connecteur DIN du
câble de console
7
Sortie d’alimentation
2. Branchez le cordon d’alimentation dans la prise d’alimentation.
3. Acheminez le câble de la console via la pince de câble gris.
4. Branchez le connecteur DIN du câble de la console à la sortie d’alimentation. Assurez-vous
que les deux connecteurs s’emboîtent fermement et ne peuvent pas être séparés sans tirer
sur le manchon.
