Assemblage

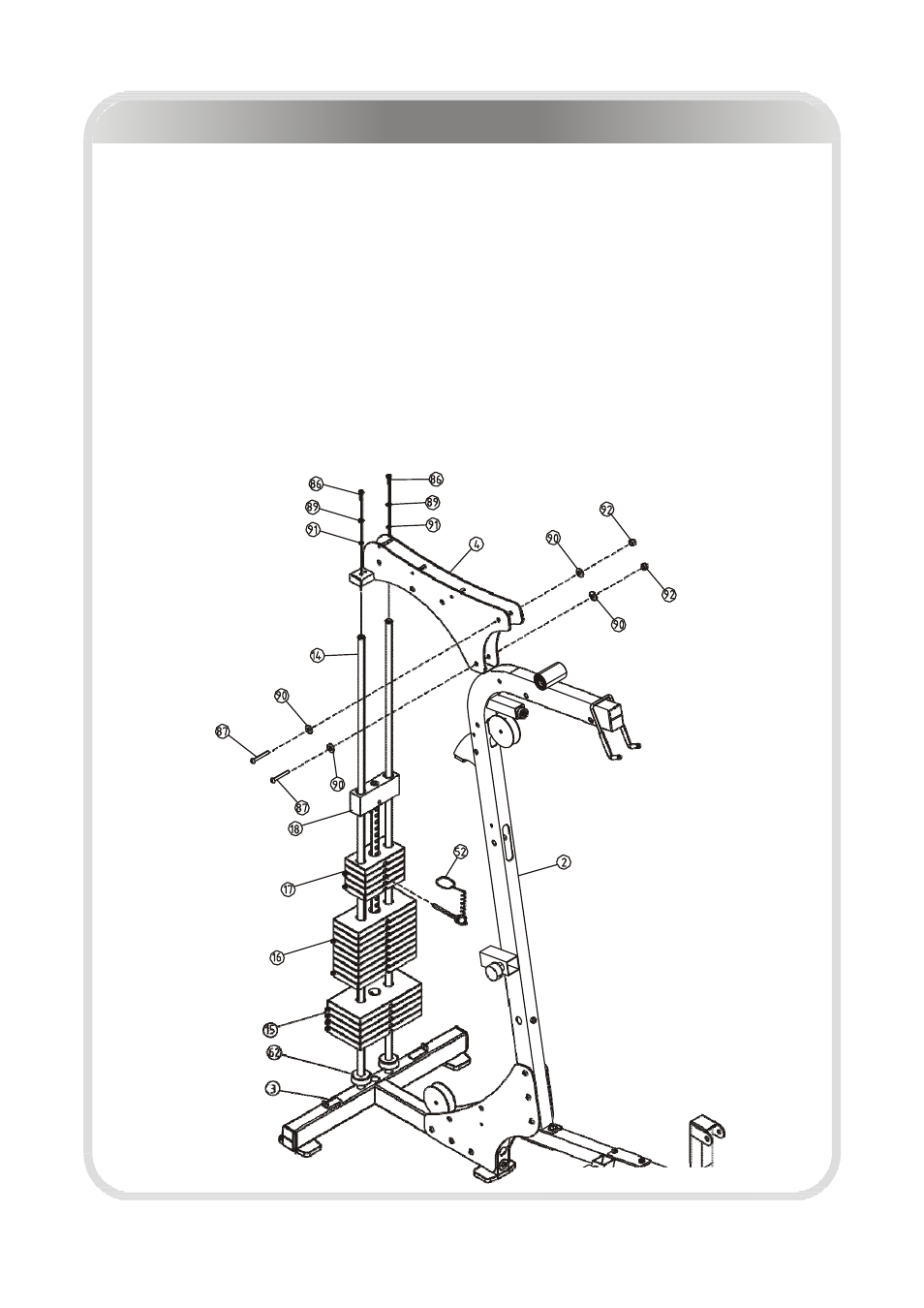

Étape 4
1. Attacher aux deux tiges verticales (nº 14) :
deux butoirs de poids (nº 62) cinq plaques de poids de 6,8 kg (nº 15)
neuf plaques de poids de 4,5 kg chacune (nº 16) cinq plaques de poids de 2,25 kg(nº 17)
la plaque supérieure (nº 18)
2. Attacher la poutre supérieure principale (nº 4) au montant principal (nº 2) avec :
deux vis d’assemblage à tête ronde M12 * 80 (nº 87) quatre rondelles plates Ø 13 * Ø 24 * 1,5 (nº 90)
deux écrous freinés en nylon M12 (nº 92)
3. Attacher la poutre supérieure principale (nº 4) aux tiges verticales (nº 14)
avec : deux vis d’assemblage à tête ronde M10 * 25 (nº 86) deux rondelles à ressort Ø 10
(nº 89)
deux rondelles plates Ø 11 * Ø 20 * 2 (nº 91)
Remarque :Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
