Assemblage

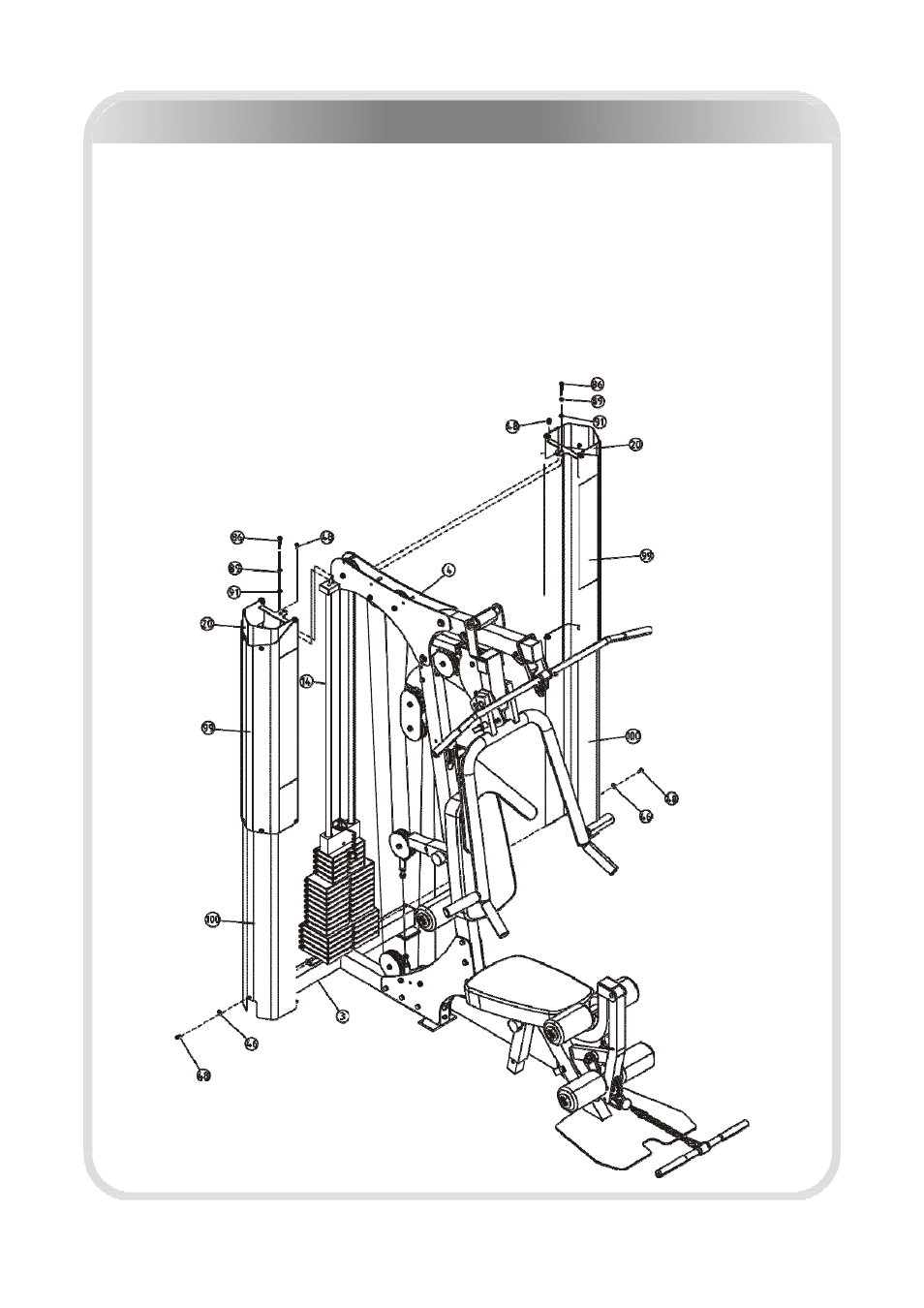

Étape 13
1. Attacher deux capots protèges-poids inférieurs (nº 100) au cadre arrière (nº 3) avec :
deux vis d’assemblage à tête ronde M8 * 15 (nº 48) une rondelle plate Ø 9 * Ø 22 * 2 (nº 46)
2. Attacher deux capots protèges-poids (nº 20) à la poutre supérieure principale (nº 4) avec :
deux vis d’assemblage à tête ronde M8 * 15 (nº 48) deux vis d’assemblage à tête ronde M10 * 25 (nº 86)
deux rondelles à ressort Ø 10 (nº 89) deux rondelles plates Ø 11 * Ø 20 * 2 (nº 91)
Remarque :Serrer les boulons et les écrous freinés en nylon avec une clé.
