Assemblage

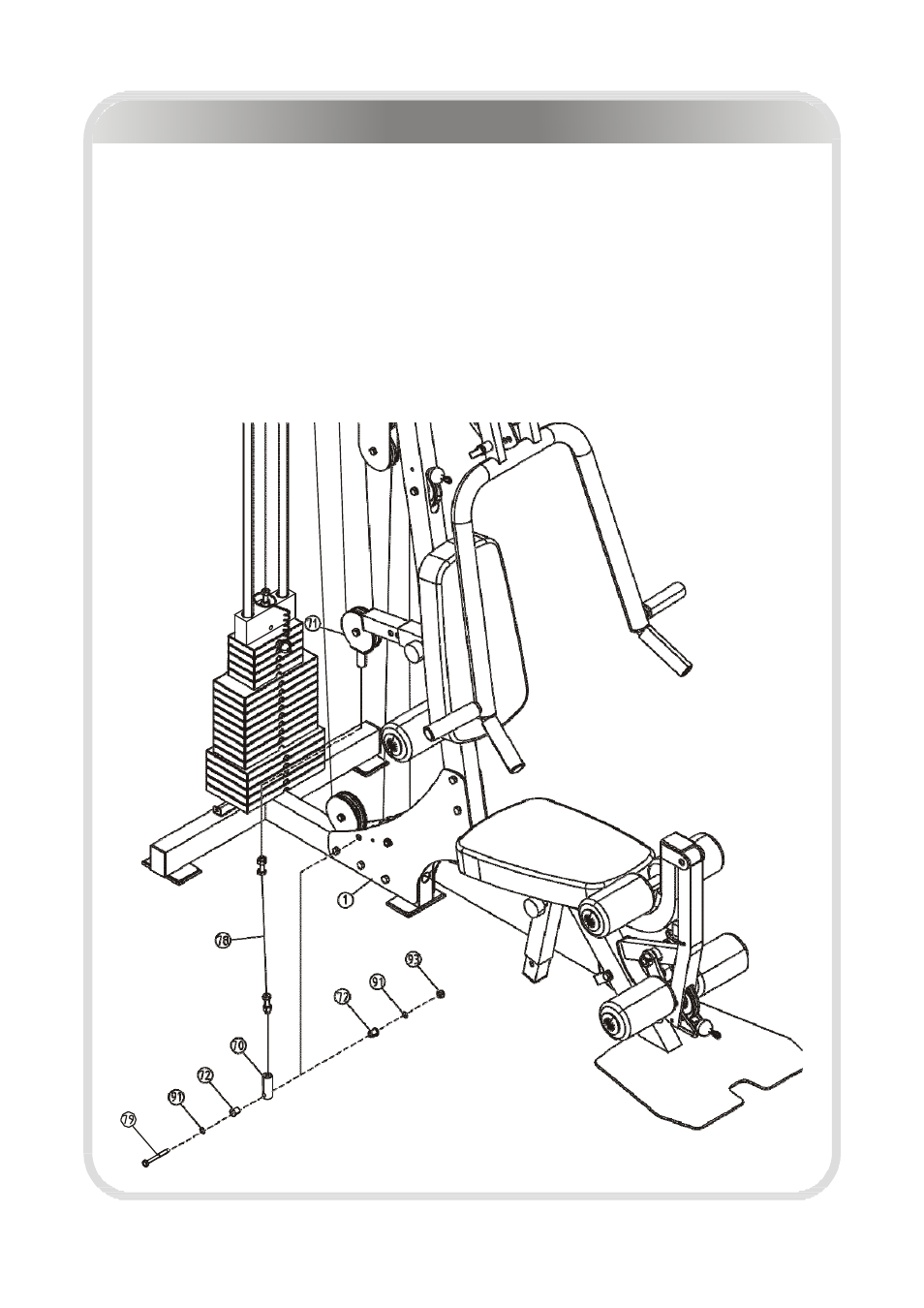

Étape 11
1. Attacher le relais de câble de la presse jambes (nº 78) au support de poulie avec tige (nº 71).
2. Attacher le relais de câble de la presse jambes (nº 78) à l’adaptateur de câble (nº 70).
3. Attacher l’adaptateur de câble (nº 70) au réceptacle du support du siège (nº 1)
avec : une vis d’assemblage à tête ronde M10 * 80 (nº 79) deux boulons d’espacement Ø 20 * Ø 10,5 * 19,5
(nº 72) deux rondelles plates Ø 11 * Ø 20 * 2 (nº 91) un écrou freiné en nylon M10 (nº 93)
Remarque :Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce que
l’appareil soit complètement assemblé.
