Assemblage

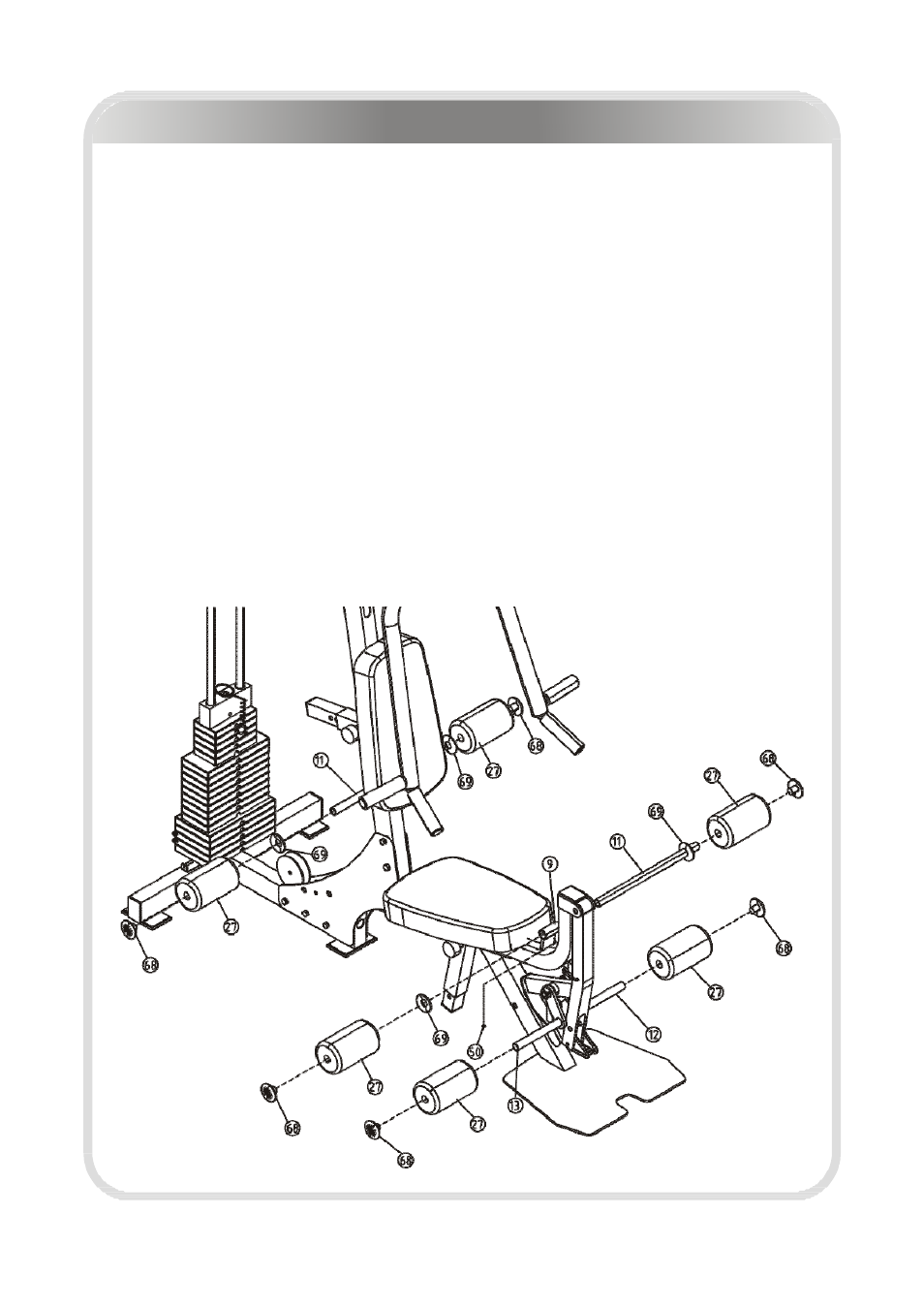

Étape 8
1. Attacher deux rouleaux rembourrés Ø 100 * 180 (nº 27) au long tube en mousse
(nº 11) avec :
deux capuchons de rouleaux rembourrés Ø 25 (nº 68) deux rondelles en plastique Ø 66 (nº 69)
2. Attacher un rouleau rembourré (nº 27) et un capuchon de rouleau rembourré
(nº 68) au cadre en mousse sans tige (nº 13).
3. Attacher un rouleau rembourré (nº 27) et un capuchon de rouleau rembourré
(nº 68) au cadre en mousse avec tige (nº 12).
4. Attacher le long tube en mousse Ø 25 * 433 (nº 11) au support de siège (nº 9) avec :
une vis M8 * 6 (nº 50)
5. Attacher deux rouleaux rembourrés Ø 100 * 180 (nº 27) au long tube en mousse
(nº 11) avec :
deux capuchons de rouleaux rembourrés Ø 25 (nº 68) deux rondelles en plastique Ø 66 (nº 69)
Remarque :Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
