Assemblage

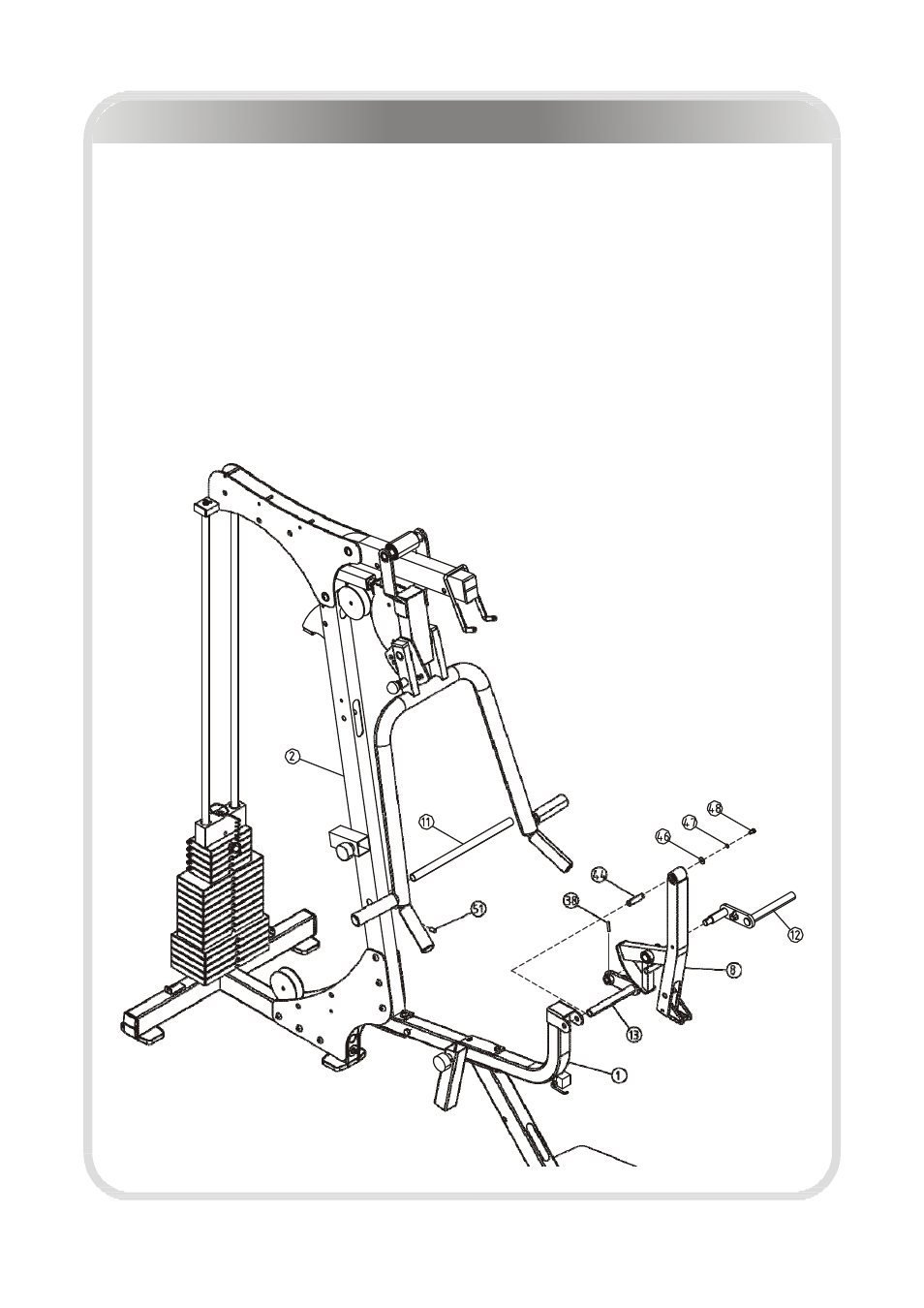

Étape 6
1. Attacher le long tube en mousse Ø 25 * 433 (nº 11) au montant principal (nº 2) avec :
une vis d’assemblage à tête ronde M8 * 35 (nº 51)
2. Attacher le levier d’extension de jambes (nº 8) au réceptacle du support du siège (nº 1)
avec :
une tige pour extension de jambes Ø 16 * M8 * 61 (nº 44) une rondelle plate Ø 9 * Ø 22 * 2 (nº 46)
une rondelle à ressort Ø 8 (nº 47) une vis d’assemblage à tête ronde M8 * 15 (nº 48)
3. Attacher le cadre en mousse avec tige (nº 12) et le cadre en mousse sans tige
(nº 13) au levier d’extension de jambes (nº 8) avec :
une goupille de tension Ø 8 * 32 (nº 38)
Remarque :Serrer à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
